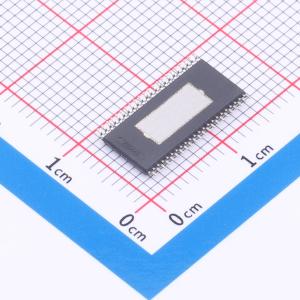

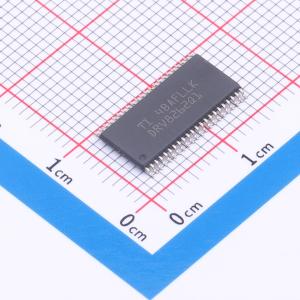

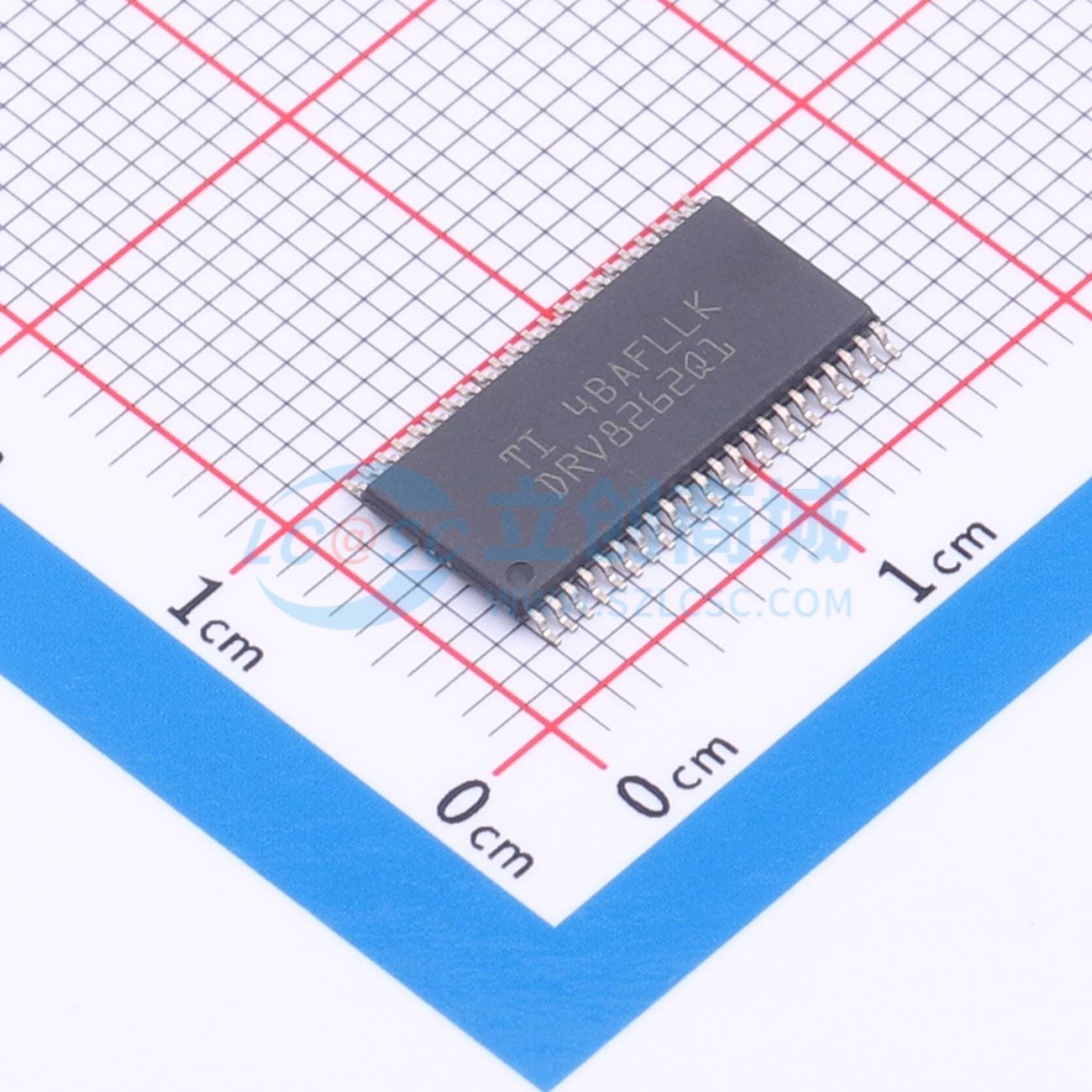

DRV8262QDDWRQ1
具有电流检测输出的60V单路或双路H桥电机驱动器
- 描述
- DRV8262-Q1 是一款宽电压、高功率 H 桥电机驱动器，适用于 24V 和 48V 汽车应用。该器件集成了两个 H 桥来驱动一个或两个直流电机或一个双极步进电机。DRV8262-Q1 在双路 H 桥模式下支持高达 8A 的峰值电流，在单路 H 桥模式下支持高达 16A 的峰值电流。该器件还集成了电流检测和调节、电流检测输出以及保护电路。在启动期间和高负载事件中，高侧 MOSFET 两端的集成电流检测功能可实现通过驱动器调节电机电流。利用可调外部电压基准，可设置电流限值。该器件还提供与每个 H 桥的电机电流成正比的输出电流。集成感应消除了对分流电阻的需求，因而可以节省电路板面积并降低系统成本。该器件提供一种低功耗睡眠模式，可实现超低静态电流。提供的内部保护特性包括：电源欠压锁定(UVLO)、电荷泵欠压 (CPUV) 保护、输出过流 (OCP)保护和器件过热 (OTSD) 保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8262QDDWRQ1
- 商品编号
- C37601386
- 商品封装
- HTSSOP-44
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
- 立创商城设计参考
- 有刷电机/继电器驱动-(4)48V以上供电-(4)6A以上
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 2 | |
| 峰值电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.05V~5.5V | |
| 导通电阻 | 100mΩ | |
| 静态电流(Iq) | 3uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV8262-Q1 是一款宽电压、高功率 H 桥电机驱动器，适用于 24V 和 48V 汽车应用。该器件集成了两个 H 桥来驱动一个或两个直流电机或一个双极步进电机。DRV8262-Q1 在双路 H 桥模式下支持高达 8A 的峰值电流，在单路 H 桥模式下支持高达 16A 的峰值电流。该器件还集成了电流检测和调节、电流检测输出以及保护电路。 在启动期间和高负载事件中，高侧 MOSFET 两端的集成电流检测功能可实现通过驱动器调节电机电流。利用可调外部电压基准，可设置电流限值。该器件还提供与每个 H 桥的电机电流成正比的输出电流。集成感应消除了对分流电阻的需求，因而可以节省电路板面积并降低系统成本。 该器件提供一种低功耗睡眠模式，可实现超低静态电流。提供的内部保护特性包括：电源欠压锁定(UVLO)、电荷泵欠压 (CPUV) 保护、输出过流 (OCP)保护和器件过热 (OTSD) 保护。
商品特性
- 符合汽车应用要求的 AEC-Q100
- 温度等级 1: -40°C 至 +125°C，TA
- 功能安全型
- 可帮助进行功能安全系统设计的文档
- 单路或双路 H 桥电机驱动器
- 驱动一个或两个有刷直流电机
- 一个步进电机一个或两个热电冷却器 (TEC)
- 4.5V 至 60V 工作电源电压范围
- 低 RDS(ON)
- 100mΩ HS + LS（双路 H 桥）
- 50mΩ HS + LS（单路 H 桥）
- 高输出电流能力
- 双路 H 桥（24V，25°C）：8A 峰值
- 单路 H 桥（24V，25°C）：16A 峰值
- 可编程运行接口
- 相位/使能 (PH/EN)
- PWM (IN/IN)
- 集成式电流检测和调节
- 高侧 MOSFET 的电流检测
- 每个 H 桥的检测输出 (IPROPI)
- 最大电流下的检测精度 ± 4%
- 单独的逻辑电源电压 (VCC)
- 可配置的关断时间 PWM 斩波
- 7μs、16μs、24μs 或 32μs
- 可编程故障恢复方法
- 支持 1.8V、3.3V、5.0V 逻辑输入
- 低电流睡眠模式 (3μA)
- 保护特性
- VM 欠压锁定 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 热关断 (OTSD)
- 故障状态输出 (nFAULT)
应用领域
- 24V 和 48V 汽车车身系统
- 汽车类有刷直流电机
- 车门模块、后视镜、换挡器、座椅
- 后备箱升降器、车窗升降器
- 转向柱、天窗遮阳帘
- 电动汽车、卡车、公共汽车和其他商用车辆
