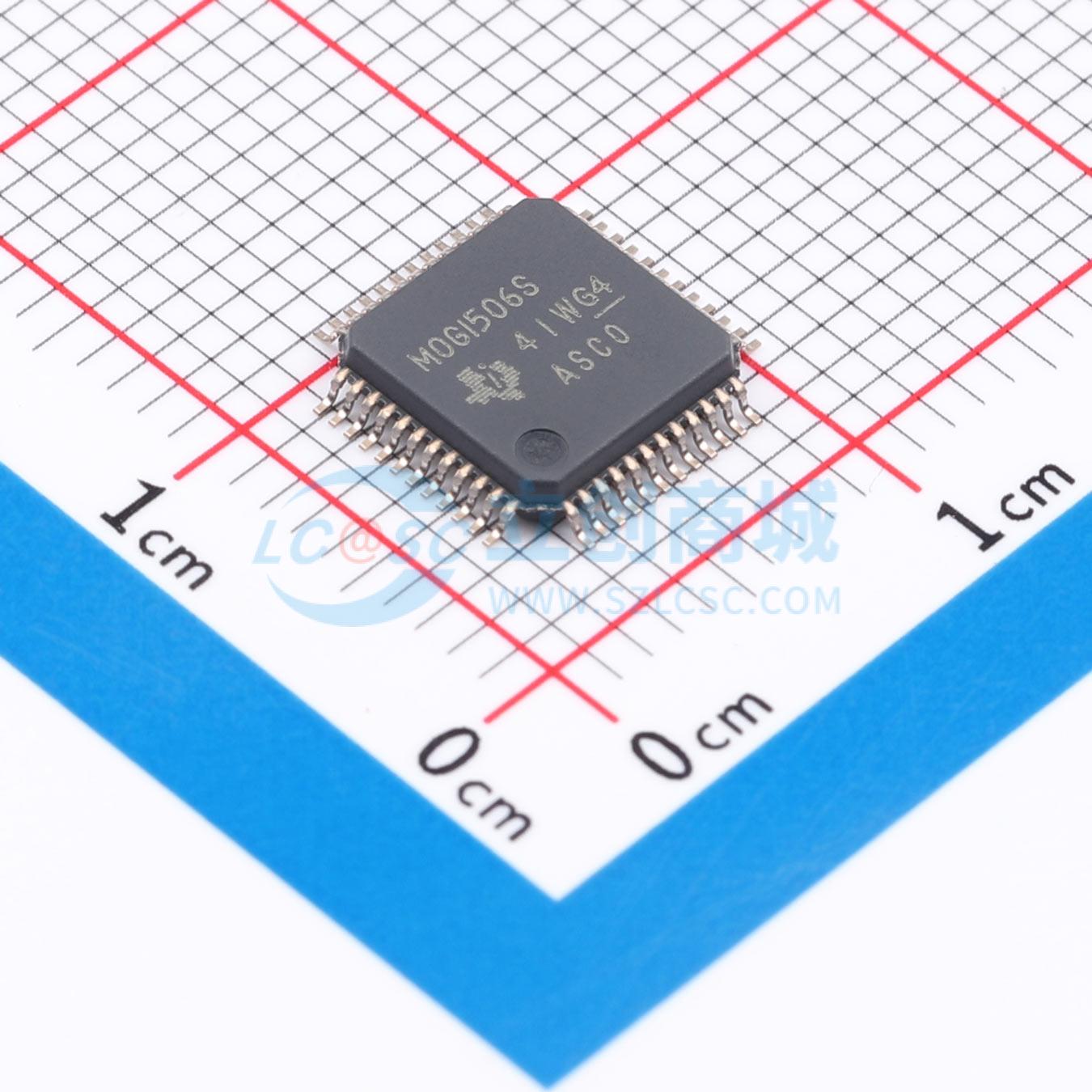

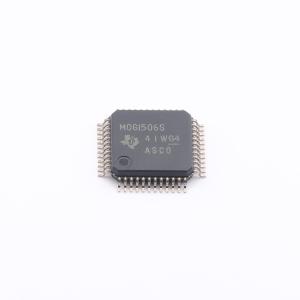

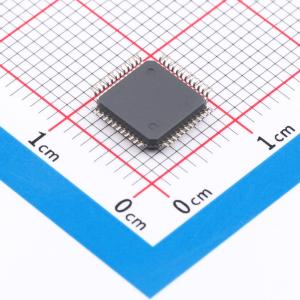

温馨提醒：图片仅供参考，商品以实物为准
MSPM0G1506SPTR
80MHz混合信号微控制器，支持低功耗运行，集成高性能模拟外设和通信接口
- 描述
- MSPM0G150x微控制器是基于增强型Arm Cortex-M0+ 32位核心平台的MSP高度集成、超低功耗32位MCU系列的一部分，工作频率高达80MHz。这些成本优化的MCU提供高性能模拟外设集成，支持从 -40℃到125℃的扩展温度范围，工作电源电压范围为1.62V至3.6V。这些设备提供高达128KB的嵌入式闪存程序存储器，内置纠错码（ECC）和高达32KB的SRAM，具有硬件奇偶校验选项。这些MCU还集成了一个内存保护单元、7通道DMA、数学加速器和各种高性能模拟外设，如两个12位4Msps ADC、可配置的内部共享电压基准、一个12位1Msps DAC、三个带内置参考DAC的高速比较器、两个带可编程增益的零漂移零交叉运算放大器和一个通用放大器。这些设备还提供智能数字外设，如两个16位高级控制定时器、五个通用定时器（其中一个16位通用定时器用于QE1接口，两个16位通用定时器用于待机模式，一个32位通用定时器）、两个窗口看门狗定时器和一个带报警和日历模式的RTC。这些设备提供数据完整性和加密外设（AES、CRC、TRNG）和增强的通信接口（四个UART、两个I²C、两个SPI）
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0G1506SPTR
- 商品编号
- C37569292
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.237克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 32KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 44 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 窗口看门狗(WWDG)；日历功能；存储加密；硬件奇偶校验；真随机数发生器(TRNG)；内置通用定时器；内置温度传感器；硬件CRC；硬件ECC校验；外部管脚复位(NRST) |
商品概述
MSPM0G150x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，该 MCU 系列基于增强型Arm Cortex-M0+ 32 位内核平台，工作频率最高可达 80MHz。这些低成本 MCU 提供高性能模拟外设集成，支持 -40℃ 至 125℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。MSPM0G150x 器件提供具有内置纠错码 (ECC) 且高达 128KB 的嵌入式闪存程序存储器以及具有硬件奇偶校验选项且高达 32KB 的 SRAM。这些 MCU 还包含一个存储器保护单元、7 通道 DMA、数学加速器和各种高性能模拟外设，例如两个 12 位 4MSPS ADC、一个可配置内部共享电压基准、一个 12 位 1Msps DAC、三个具有内置基准 DAC 的高速比较器、两个具有可编程增益的零漂移零交叉运算放大器和一个通用放大器。这些器件还提供智能数字外设，例如两个 16 位高级控制计时器、五个通用计时器（具有一个用于 QEI 接口的 16 位通用计时器、两个用于待机模式的 16 位通用计时器和一个 32 位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的 RTC。这些器件提供数据完整性和加密外设（AES、CRC、TRNG）以及增强型通信接口（四个 UART、两个 I2C、两个 SPI）。TI MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。MSPM0 MCU 平台将 Arm Cortex-M0+ 平台与超低功耗整体系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。MSPM0G150x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。
商品特性
- 内核:带有存储器保护单元，频率最高可达 80MHz 的Arm 32 位 Cortex-M0+ CPU
- 支持 -40℃ 至 125℃ 工作温度范围
- 支持 1.62V 至 3.6V 电源电压
- 最高配备 128KB 带纠错码 (ECC) 的闪存
- 最高配备 32KB 带硬件奇偶校验的 SRAM
- 集成两个带总计多达 17 个外部通道的 12 位 4Msps 同步采样模数转换器 (ADC)
- ADC支持硬件均值计算，可在 250ksps 下实现 14 位有效分辨率
- 集成一个带集成输出缓冲器的 12 位 1Msps 数模转换器 (DAC)
- 集成两个零漂移、零交叉斩波运算放大器 (OPA)
- OPA温漂为 0.5µV/℃，具备斩波功能，集成高达 32x 的可编程增益级
- 集成一个通用放大器 (GPAMP)
- 集成三个带 8 位基准 DAC 的高速比较器 (COMP)
- 高速模式下传播延迟为 32ns，支持低至 1µA 的低功耗模式运行
- 支持 ADC、OPA、GPAMP、COMP 和 DAC 之间的可编程模拟连接
- 提供可配置的 1.4V 和 2.5V 内部共享基准电压(VREF)
- 集成温度传感器
- 提供多种经优化的低功耗模式:RUN模式101µA/MHz (CoreMark)；SLEEP模式40µA/MHz；STOP模式190µA/4MHz；STANDBY模式1.5µA（带32KHz LFXT、SRAM、RTC、CPU状态和寄存器保留）；SHUTDOWN模式80nA，具备IO保留和IO唤醒能力
- 配备 7 通道 DMA 控制器
- 数学加速器支持 DIV、SQRT、MAC 和 TRIG 计算
- 配备七个计时器，支持多达 22 个 PWM 通道
- 1个16位通用计时器支持 QEI
- 2个16位通用计时器支持 STANDBY 模式下的低功耗运行
- 1个32位通用计时器
- 2个16位高级计时器，支持带死区控制的互补输出，可提供多达 12 个 PWM 通道
- 配备两个窗口化看门狗计时器 (WWDT)
- 配备带报警和日历模式的 RTC
- 提供四个 UART 接口
- 一个 UART 支持 LIN、IrDA、DALI、智能卡、Manchester
- 三个 UART 支持待机模式下的低功耗运行
- 提供两个 I2C 接口，支持 FM+ (1Mbit/s)、SMBus/PMBus 以及从 STOP 模式唤醒
- 提供两个 SPI 接口，一个 SPI 支持高达 32Mbit/s 的速率
- 时钟系统集成:精度高达 ±1.2% 的内部 4MHz 至 32MHz 振荡器 (SYSOSC)；最高 80MHz 的锁相环 (PLL)；精度为 ±3% 的内部 32kHz 低频振荡器(LFOSC)；外部 4MHz 至 48MHz 晶体振荡器 (HFXT)；外部 32kHz 晶体振荡器 (LFXT)；外部时钟输入
- 支持循环冗余校验（CRC-16、CRC-32）
- 集成真随机数发生器 (TRNG)
- 支持使用 128 位或 256 位密钥的 AES 加密
- 灵活 I/O 功能，最多可提供 60 个 GPIO
- 包含两个 5V 容限开漏 IO
- 包含两个驱动强度为 20mA 的高驱动 IO
- 最多可提供 5 个高速 IO
- 支持 2 引脚串行线调试 (SWD)
- 提供多种封装选项
- 系列包含三款成员:MSPM0G1505（32KB 闪存、16KB RAM）；MSPM0G1506（64KB 闪存、32KB RAM）；MSPM0G1507（128KB 闪存、32KB RAM）
- 提供 LP-MSPM0G3507 LaunchPad 开发套件与 MSPM0 软件开发套件 (SDK) 开发支持
应用领域
- 电机控制
- 家用电器
- 不间断电源和逆变器
- 电子销售点系统
- 医疗和保健
- 测试和测量
- 工厂自动化和控制
- 工业运输
- 电网基础设施
- 智能抄表
- 通信模块
- 照明
- 个人电子产品
