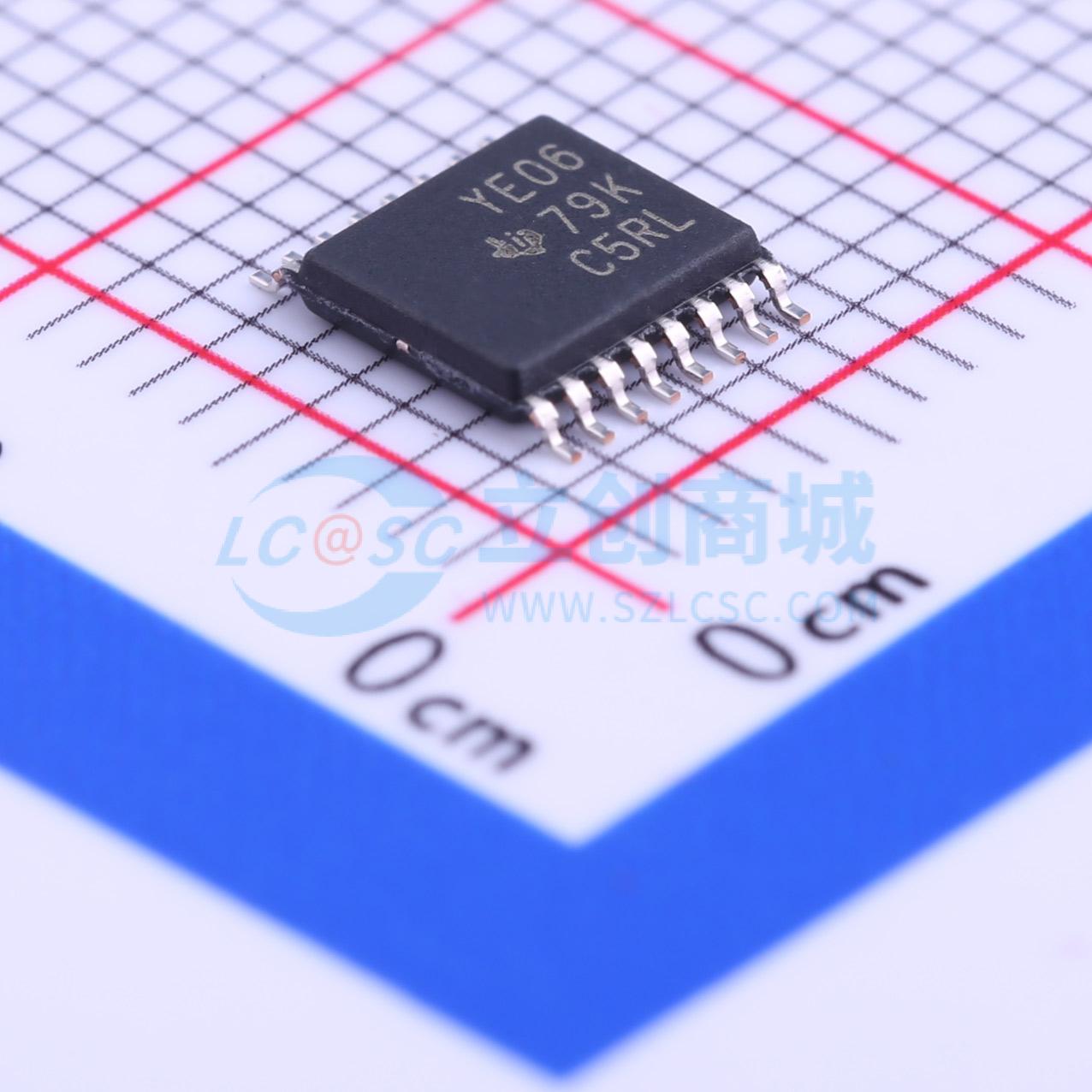

温馨提醒：图片仅供参考，商品以实物为准

TXB0106PWR

100Mbps 6位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TXB0106 具有自动方向感应和 +/-15kV ESD 保护的 6 位双向电压电平转换器
品牌名称: TI(德州仪器)
商品型号: TXB0106PWR
商品编号: C38253
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

	属性	参数值
	每个电路通道数	6
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器

商品概述

TXB0106是一款6位同相双向电平转换电压转换器，带有自动方向检测和±15kV ESD保护，采用两个可独立配置的电源轨。A端口跟踪VCCA，VCCA可接受1.2V~3.6V的供电电压；B端口跟踪VCCB，VCCB可接受1.65V~5.5V的供电电压，要求VCCA不超过VCCB，可实现1.2V、1.5V、1.8V、2.5V、3.3V和5V电压节点之间的通用低压双向电平转换。当输出使能OE输入为低电平时，所有输出处于高阻态，OE输入电路由VCCA供电。器件支持部分掉电应用，Ioff电路可禁用输出，防止器件掉电时产生损坏性反向电流。为确保上电或掉电过程中保持高阻态，OE需通过下拉电阻接地，电阻的最小值由驱动器的拉电流能力决定；逻辑I/O两侧不需要上拉电阻，若需要上下拉电阻，阻值需超过50kΩ，推荐安全阻值为50kΩ，若可接受更高的输出低电平或更低的输出高电平，允许使用更小的上下拉电阻。

商品特性

A端口工作电压范围1.2V~3.6V，B端口工作电压范围1.65V~5.5V，满足VCCA ≤ VCCB
具备VCC隔离特性，任意一个VCC输入接地时，所有输出均处于高阻态
OE输入电路参考VCCA供电
低功耗，最大ICC为4μA
Ioff支持部分掉电模式运行
闩锁性能超过100mA，符合JESD 78 II类规范
ESD保护性能符合JESD 22规范
A端口ESD防护等级：人体模型2500V，机器模型150V，充电器件模型1500V
B端口ESD防护等级：人体模型±15kV，机器模型150V，充电器件模型1500V

应用领域

耳机
智能手机
平板电脑
台式个人电脑

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	CMOS
	输出信号	CMOS
	数据速率	100Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1
