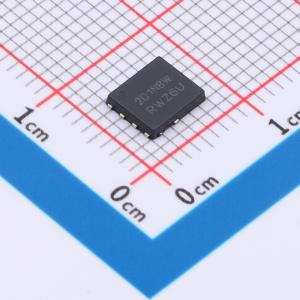

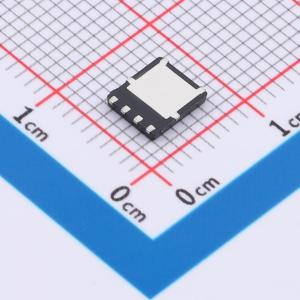

NVMFWS2D1N08XT1G
N沟道标准栅极单功率MOSFET，低QRR、低RDS(on)、低Qg和电容，适用于同步整流和电机驱动
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVMFWS2D1N08XT1G
- 商品编号
- C37414275
- 商品封装
- SO-5FL
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 1.9mΩ@10V | |
| 耗散功率(Pd) | 148W | |
| 阈值电压(Vgs(th)) | 3.6V | |
| 栅极电荷量(Qg) | 53nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 3.8nF | |
| 反向传输电容(Crss) | 17pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.1nF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 低 QRR，软恢复体二极管
- 低 RDS(on)，以最小化传导损耗
- 低 QG 和电容，以最小化驱动损耗
- 通过 AEC - Q101 认证，具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合 RoHS 标准
应用领域
- DC - DC 和 AC - DC 中的同步整流（SR）
- 隔离式 DC - DC 转换器中的初级开关
- 电机驱动
- 汽车 48V 系统
