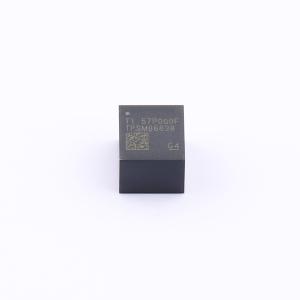

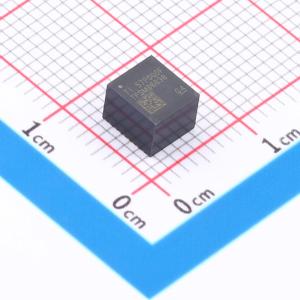

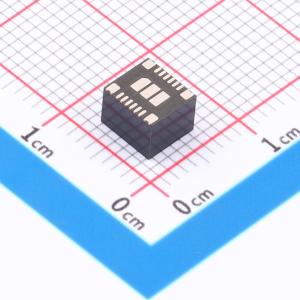

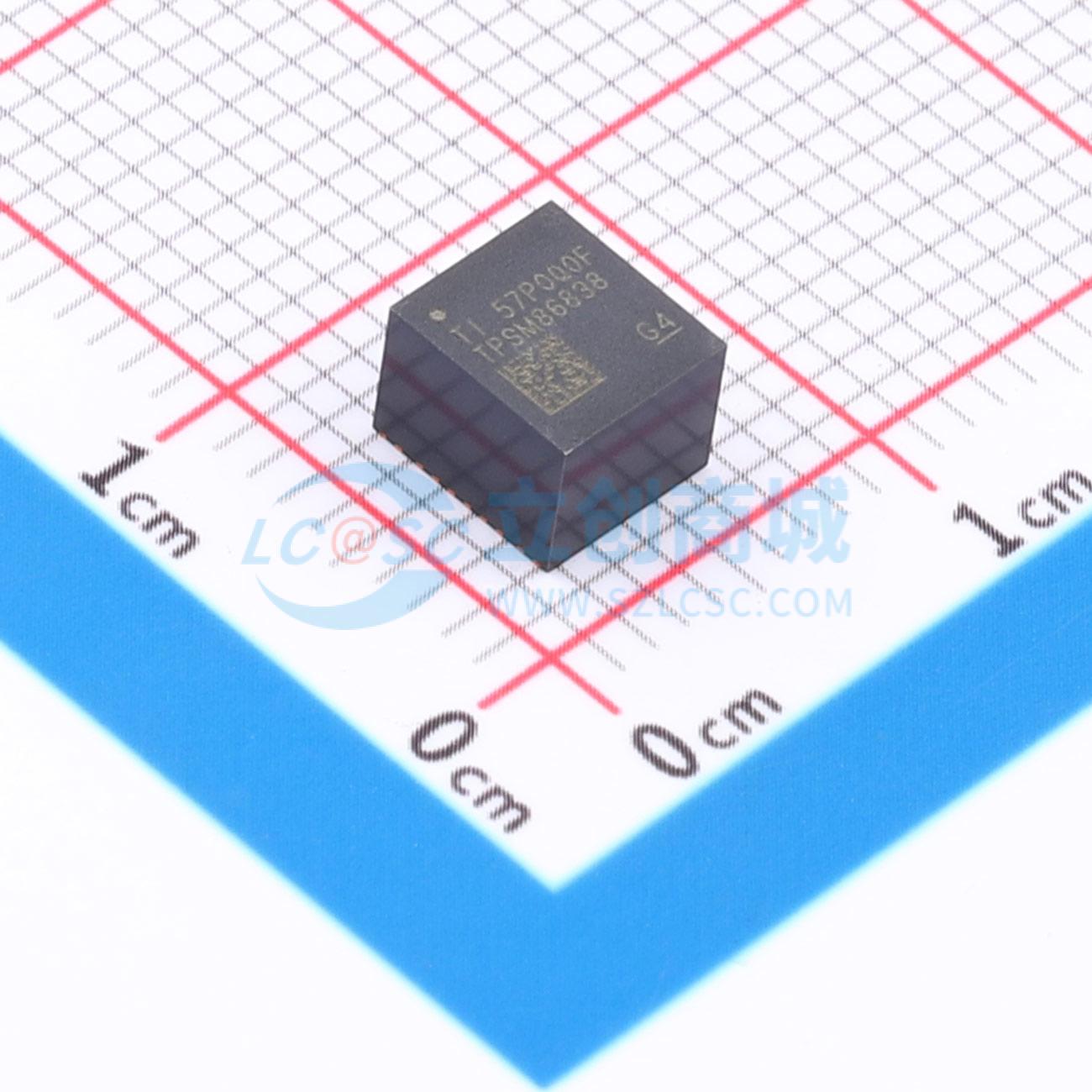

TPSM86838RCGR

4.5V至28V输入、8A同步降压电源模块

描述: 一款高效、高压输入、易于使用的同步降压电源模块。该器件集成了功率 MOSFET、屏蔽式电感器和基本无源器件，更大限度地减小了设计尺寸。该器件具有 4.5V 至 28V 的宽工作输入电压范围，非常适合由 12V、19V、24V 总线电源轨供电的系统。支持高达 8A 的持续输出电流，相应的输出电压介于 0.6V 和 5.5V 之间
品牌名称: TI(德州仪器)
商品型号: TPSM86838RCGR
商品编号: C37410237
商品封装: B3QFN-19(5x5.5)
包装方式: 编带
商品毛重: 0.478889克(g)

商品参数

	属性	参数值
	输出电压精度	±1%
	输出电流(最大值)	8A
	静态电流	350uA
	开关频率	800kHz
	工作温度	-40℃~+150℃
	功能特性	过压保护；可编程软启动；过流保护；欠压保护；自动故障恢复；过热保护

商品概述

TPSM8683x是一款高效率、高输入电压、易用的同步降压电源模块。该器件集成了功率MOSFET、屏蔽电感和基础无源器件，最大限度减小了设计尺寸。凭借4.5V至28V的宽工作输入电压范围，该器件是12V、19V、24V电源总线供电系统的合适选择。TPSM8683x支持最高8A连续输出电流，输出电压范围为0.6V至5.5V。TPSM8683x采用DCAP3控制模式，可提供快速瞬态响应、良好的线性和负载调整率，无需外部补偿，支持低等效串联电阻(ESR)输出电容（如MLCC）。TPSM86838在轻载期间工作在强制连续导通模式(FCCM)，可在所有负载条件下保持较低的输出纹波。TPSM86837工作在Eco模式，可在轻载下获得高效率。TPSM8683x提供完整的非锁存欠压、过压、过流、过温以及欠压锁定(UVLO)保护，同时具备电源良好指示器和输出放电功能。TPSM8683x采用19引脚5.0mm × 5.5mm HotRod QFN封装，规定的工作结温范围为-40℃至150℃。

商品特性

4.5V至28V输入电压范围
0.6V至5.5V输出电压范围
支持8A连续输出电流
集成MOSFET、电感和基础无源器件
25℃下参考电压精度为0.6V ±1%
DCAP3控制模式，可实现快速瞬态响应
TPSM86838采用FCCM模式，实现伪固定频率，输出纹波更低
TPSM86837采用Eco模式，可提高轻载效率
可通过SS电容调节软启动时间
内置输出放电功能
开关频率可选择800kHz和1200kHz
具备电源良好指示器，用于监测输出电压
支持最高98%占空比运行
具备欠压、过压、过温、UVLO非锁存保护
工作结温范围为-40℃至+150℃
采用19引脚5.0mm × 5.5mm QFN HotRod™封装

应用领域

工业应用:医疗应用、工厂自动化与控制（IPC、机器人）、测试测量、专业音视频
12V、19V、24V电源总线应用的空间受限负载点（POL）

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~28V
	转换效率	98%
	输出电压(Vout)	600mV~5.5V
