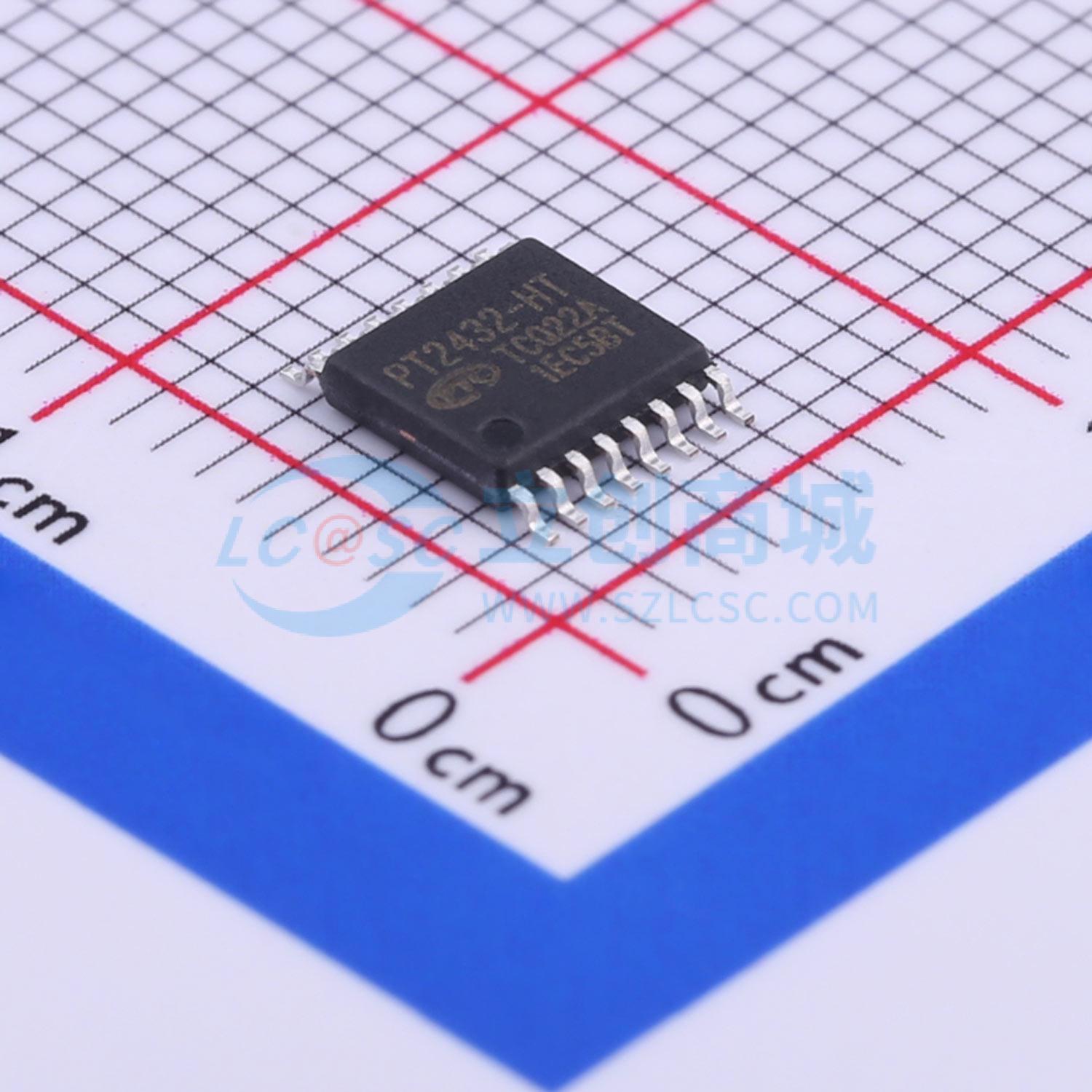

PT2432-HT

3相无传感器无刷直流马达驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PT2432 是一个集成的12V（PT2432A：24V）3 相无传感器无刷直流马达驱动器，并具有先进的保护功能。其中包括软启动电路，过热保护，堵转保护和限电流保护。 PT2432 是非常适合无传感器马达应用，对于要求高效率风扇马达控制也非常理想。
品牌名称: PTC(普诚)
商品型号: PT2432-HT
商品编号: C404268
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

PT2432 是一个集成的12V（PT2432A：24V）3 相无传感器无刷直流马达驱动器，并具有先进的保护功能。其中包括软启动电路，过热保护，堵转保护和限电流保护。 PT2432 是非常适合无传感器马达应用，对于要求高效率风扇马达控制也非常理想。速度控制接口(VSP)可支持PWM 和DC 命令，允许从平稳低速到高速马达控制。 PT2432 仅需要很少的外围器件，可实现紧凑的PCB 布局。 PT2432 采用了全新的BCD 工艺，只需要单一电源，而电压范围从6 V 至 15V（PT2432A：从20V 至28V），采用HTSSOP16 和QFN48 封装，实现了优异的功率效率，使其成为集中、低成本、无传感器无刷直流马达系统完美解决方案。

商品特性

多电源BCD 技术
三相无传感器控制
软启动控制功能
软切换功能可静音运行
堵转保护功能
具有30°C 迟滞窗口的过热保护功能
支持PWM 或DC 马达速度控制命令
可由一个外部精密电阻设置过电流限值FG 输出功能，提供了类似于霍尔传感器的脉冲信号

应用领域

三相无传感器无刷直流马达驱动器
CPU，GPU，或服务器之风扇
水泵
小型电机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3

	属性	参数值
	工作电压	6V~15V
	导通电阻	400mΩ
	静态电流(Iq)	3mA
	工作温度	-40℃~+85℃
