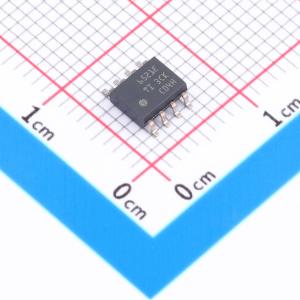

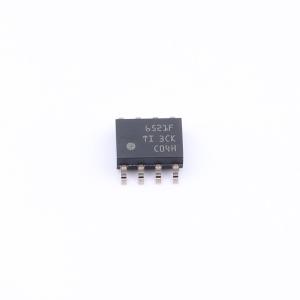

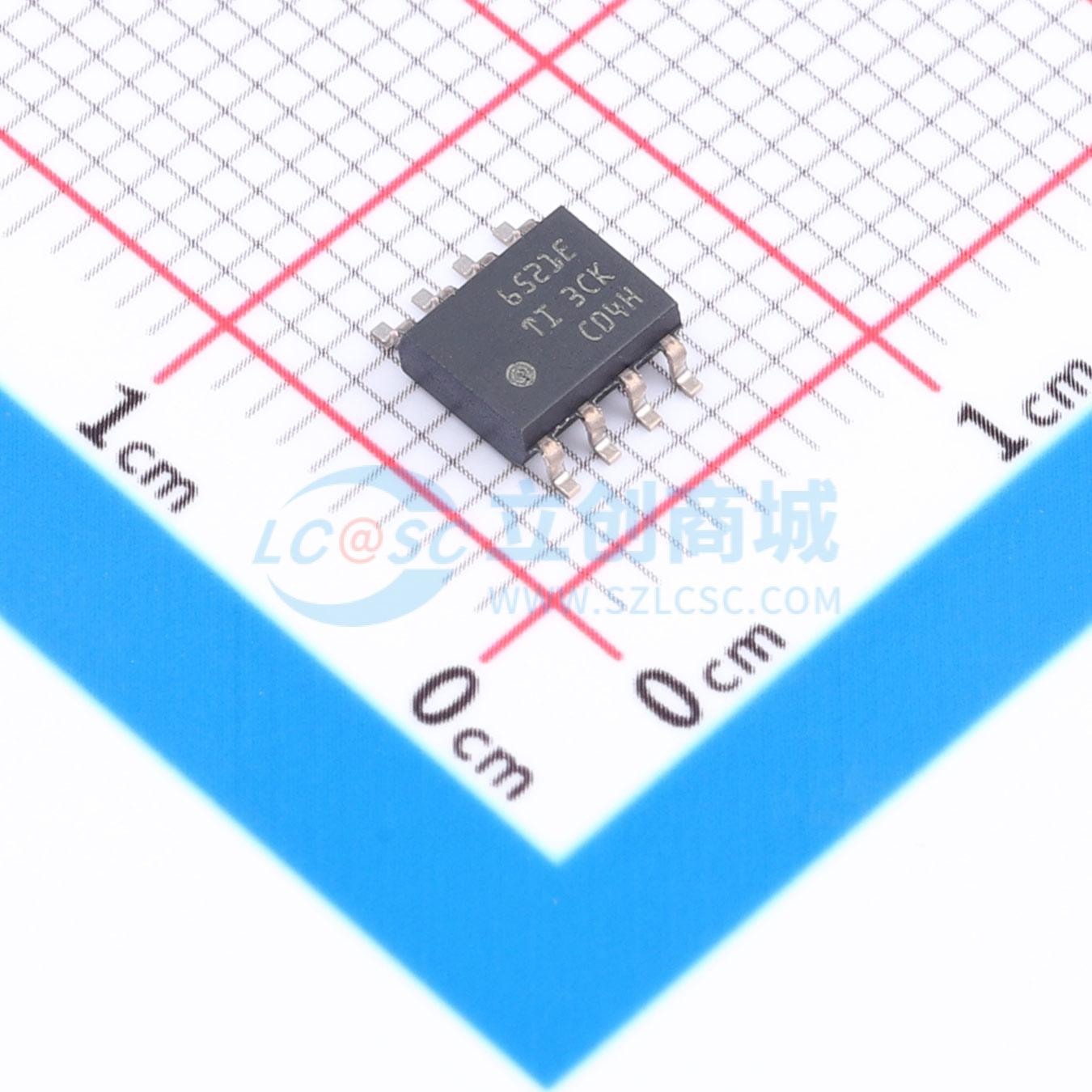

ISO6521FDR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ISO6521FDR
商品编号: C37306885
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

ISO652x器件是高性能双通道功能隔离器，设计用于对成本敏感、空间受限、需要非安全应用隔离的场景。隔离屏障支持450 Vrms / 637 VDC工作电压，以及2000 Vrms / 2828 VDC瞬态过电压。该器件可在隔离CMOS或LVCMOS数字I/O的同时，提供高抗电磁干扰能力、低发射，并且具备低功耗特性。每个隔离通道都有一个逻辑输入和输出缓冲器，由TI的双电容二氧化硅(SiO2)绝缘屏障隔开。ISO6520有两个同向的隔离通道，ISO6521有两个方向相反的隔离通道。如果出现输入电源或信号丢失，不带后缀F的器件默认输出为高，带后缀F的器件默认输出为低。这些器件有助于防止UART、SPI、RS-485、RS-232、CAN等数据总线上的噪声电流损坏敏感电路。通过芯片设计和布局技术，器件的电磁兼容性得到了显著提升，便于满足系统级ESD和发射合规要求。

商品特性

双通道CMOS输出功能隔离器
50Mbps数据速率
坚固的SiO2隔离屏障，典型共模瞬变抗扰度为±150kV/μs
提供8-REU和8-D两种功能隔离规格，两种规格均支持450 Vrms/637 VDC工作电压，2000 Vrms/2828 VDC瞬态电压（60s）
紧凑型8-REU封装，爬电距离大于2.2mm
宽电源范围:1.71V 至 1.89V 以及 2.25V 至 5.5V
支持1.71V 至 5.5V电平转换
提供默认输出高（ISO652x）和默认输出低（ISO652xF）选项
宽工作温度范围:-40℃ 至 125℃
3.3V 1Mbps条件下典型每通道电流为1.8mA
3.3V条件下典型传播延迟为11ns
稳健的电磁兼容性（EMC）
系统级ESD、EFT和浪涌抗扰度
超低排放
提供无引线DFN（8-REU）封装和窄体SOIC（8-D）封装选项

应用领域

电源
电网、电表
电机驱动
工厂自动化
楼宇自动化
照明
电器

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	50Mbps
	默认输出	低电平
	隔离电压(Vrms)	2000
	CMTI(kV/us)	150kV/us

	属性	参数值
	传播延迟(tpd)	11ns
	功能特性	失效安全输出；双向信号隔离
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
