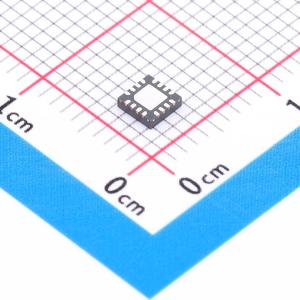

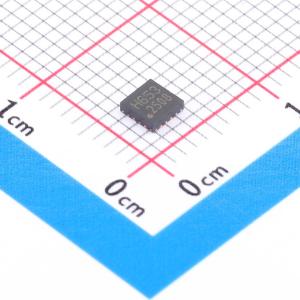

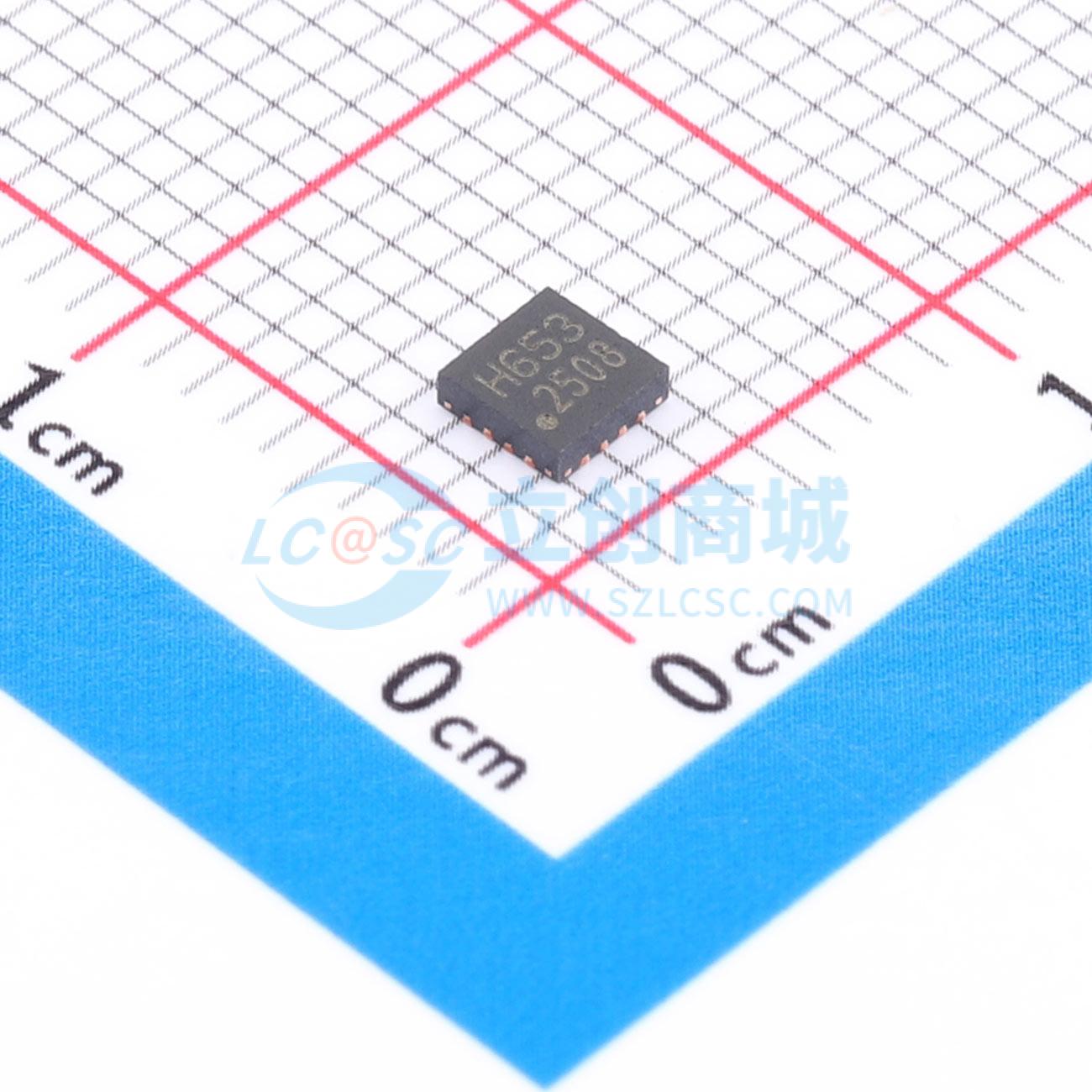

TC78H653FTG(O,EL)
CDMOS双H桥驱动IC，适用于直流有刷电机或步进电机，具备多种保护功能和可选模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC78H653FTG(O,EL)
- 商品编号
- C37313337
- 商品封装
- VQFN-16
- 包装方式
- 编带
- 商品毛重
- 0.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
TC78H653FTG 是一款双 H 桥驱动 IC，适用于一个或两个直流有刷电机或一个步进电机，其输出晶体管采用低导通电阻的 DMOS。该芯片具有可选的正向、反向、停止或制动模式，还具备过流检测、热关断和欠压锁定功能。该器件采用紧凑的 3.0 mm×3.0 mm QFN - 16 封装。
商品特性
- 电源最大电压：8.0 V
- 电源工作电压：1.8 V ~ 7.5 V
- 有刷电机输出电流额定值（直流）：大模式下最大 4.0 A，小模式下最大 2.0 A
- 有刷电机输出电流额定值（峰值）：大模式下 10 ms 或更短时间内最大 5.0 A，小模式下 10 ms 或更短时间内最大 2.5 A
- 步进电机输出电流额定值（直流）：2.0 A（直流），2.5 A（峰值）
- 输出导通电阻：典型值 0.11Ω（Ta = 25°C，上下侧之和，VM = 5.0 V，大模式）；典型值 0.22Ω（Ta = 25°C，上下侧之和，VM = 5.0 V，小模式）
- 内置待机功能：消耗电流典型值 0 μA
- 内置交叉导通保护电路
- 内置过流检测（ISD）、热关断（TSD）和欠压锁定（UVLO）
- 可选正向/反向/停止/制动模式
- 封装：P - VQFN16 - 0303 - 0.50 - 001（3.0 mm×3.0 mm）
