YS14S1G

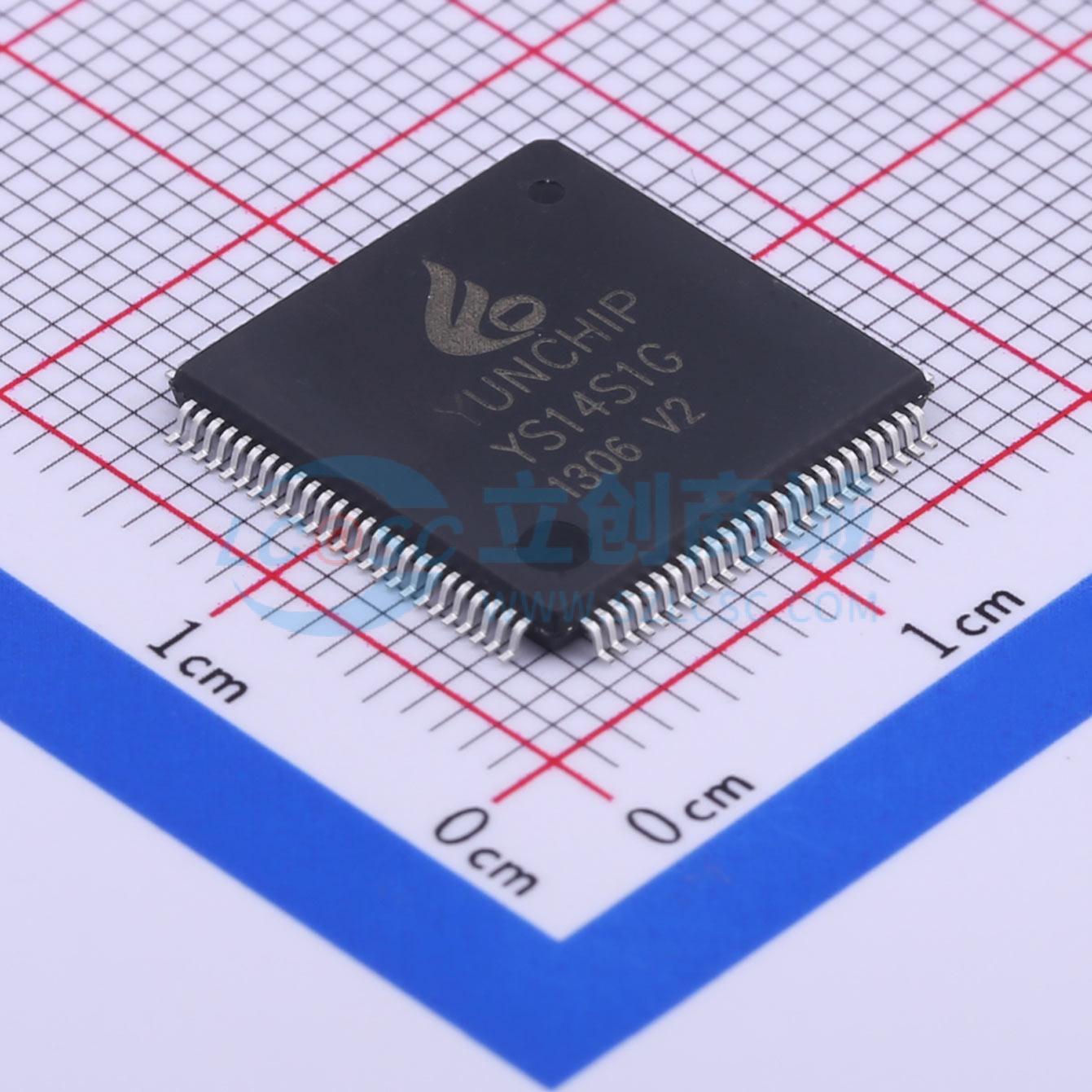

14bit 1GSPS直接数字频率合成器（DDS）YS14S1G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: YS14S1G是一款内置14位DAC的直接数字频率合成器（DDS），支持高达1GSPS采样速率，可生成400MHz正弦波形。
品牌名称: Yunchip(苏州云芯)
商品型号: YS14S1G
商品编号: C403660
商品封装: TQFP-100(14x14)
包装方式: 托盘
商品毛重: 0.65克(g)

商品参数

商品概述

YS14S1G是一款内置14位DAC的直接数字频率合成器（DDS），支持高达1 GSPS采样速率，可生成400MHz正弦波形。用户可通过内部频率、相位与振幅控制字来控制DDS输出信号。DDS能够进行快速跳频，在1 GSPS采样速率下，利用32位累加器能达到0.23 Hz的调谐分辨率。这款DDS还实现了快速相位与幅度切换功能。用户可通过串行I/O端口对YS14S1G的内部控制寄存器进行编程，以实现对YS14S1G的控制。YS14S1G集成了静态RAM，可支持频率、相位和/或振幅调制的多种组合。YS14S1G还支持用户定义的数控数字斜坡工作模式。在该模式下，频率、相位或振幅随时间呈线性变化。YS14S1G内置的高速并行数据输入端口能实现直接频率、相位、振幅或极化调制，以支持更高级的调制功能。

商品特性

电源：1.8 V 和3.3 V
内部系统时钟：1 GSPS（高达400 MHz模拟输出）
内置1 GSPS 14位DAC
频率分辨率：0.23Hz或以上

应用领域

可编程时钟发生器
雷达和扫描系统的FM线性调频源
测试与测量设备
声光设备驱动器
极化调制器
快速调频

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

近期成交0单

	属性	参数值
	商品目录	直接数字频率合成(DDS)
	工作电压	1.8V~3.3V
	分辨率	14

	属性	参数值
	自宽调谐(最大值)	32b
	主时钟频率	1GHz
	工作温度	-40℃~+85℃
