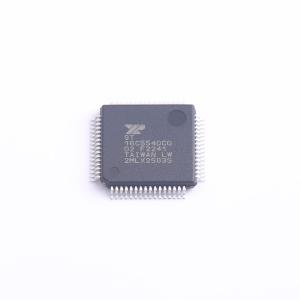

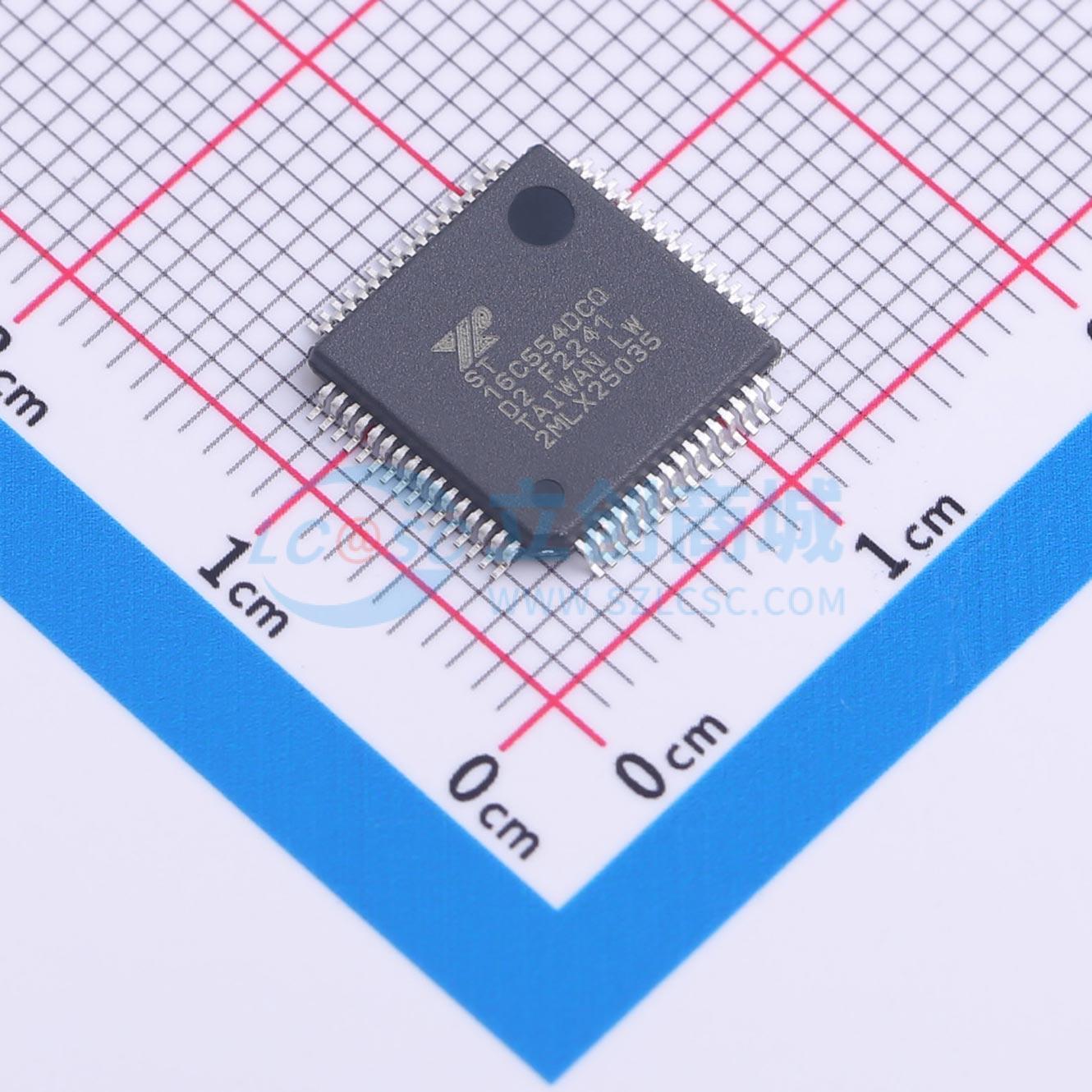

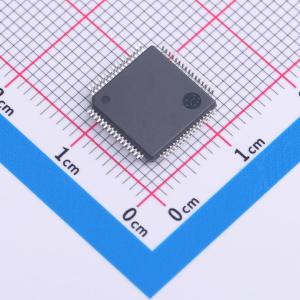

ST16C554DCQ64-F

2.97V至5.5V四通道UART，带16字节FIFO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ST16C554/ST16C554D/ST68C554是四通道增强型UART，每个UART独立控制，具有16字节的发送和接收FIFO，支持最高1.5Mbps的数据速率。
品牌名称: MaxLinear(迈凌)
商品型号: ST16C554DCQ64-F
商品编号: C3312873
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 3.48克(g)

商品参数

	属性	参数值
	串口最大速率	1.5Mbps
	工作电压	2.97V~5.5V
	特性	带假起始位检测；带调制解调器控制；带自动流量控制；内部振荡器；定时器/计数器
	工作温度	0℃~+70℃

商品概述

ST16C554、ST16C554D和ST68C554均为四路通用异步收发器（UART），具备16字节的发送和接收FIFO、可选的接收FIFO触发级别，数据速率高达1.5Mbps。每个UART都有一组寄存器，为用户提供操作状态和控制、接收器错误指示以及调制解调器串行接口控制。内部回环功能支持板载诊断。ST16C554采用64引脚LQFP封装，ST16C554D提供64引脚LQFP和68引脚PLCC两种封装，ST68C554采用68引脚PLCC封装。64引脚封装仅提供16模式接口，而68引脚封装还额外提供68模式接口，便于与摩托罗拉处理器集成。ST16C554CQ64（64引脚）提供三态中断输出，而ST16C554DCQ64提供连续中断输出。ST16C554和ST16C554D在单个集成芯片上集成了16C554和68C554的封装接口模式。

商品特性

与行业标准ST16C454、ST68C454、ST68C554、德州仪器（TI）的TL16C554A和飞利浦（Philips）的SC16C554B引脚兼容
可选择英特尔或摩托罗拉数据总线接口
四个独立的UART通道
寄存器组与16C550兼容
5V供电时数据速率高达1.5Mbps
3.3V供电时数据速率高达500kbps
16字节发送FIFO
带错误标记的16字节接收FIFO
4种可选的RX FIFO触发级别
完整的调制解调器接口
2.97V至5.5V电源供电

应用领域

便携式设备
电信网络路由器
以太网网络路由器
蜂窝数据设备
工厂自动化和过程控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	总线转UART
	串口通道数	4
	FIFO容量	16Byte
	接口类型	RS-232；UART
