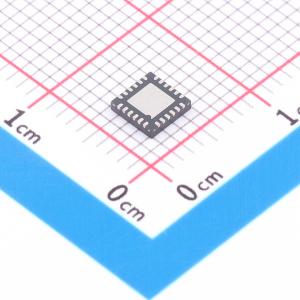

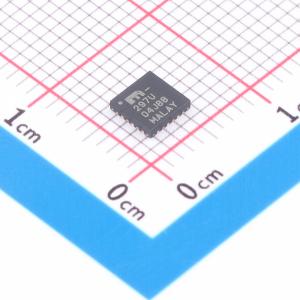

温馨提醒：图片仅供参考，商品以实物为准
SY89297UMH
SY89297UMH
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- SY89297UMH
- 商品编号
- C3312890
- 商品封装
- MLF-24(4x4)
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
参数完善中
商品概述
SY89297U是一款直流至3.2 Gbps的可编程双通道延迟线。每个通道的延迟范围为2 ns至7 ns（5 ns的延迟增量），可编程步进小至5 ps。在整个编程范围内，延迟步进具有极高的线性度和单调性，在不同温度和电压条件下的积分非线性（INL）为15 ps。 延迟根据3引脚串行控制（SDATA、SCLK和SLOAD）提供的串行控制字以离散步进方式变化。每个通道的控制字为10位。两个通道通过一个公共串行接口进行编程。若要增加延迟，可将多个SY89297U延迟线级联在一起。 SY89297U采用超小型4 mm×4 mm、24引脚QFN封装，提供两条独立的3.2 Gbps延迟线。
商品特性
- 双通道可编程延迟线
- 串行编程接口（SDATA、SCLK、SLOAD）
- 保证在不同温度和电压条件下的交流性能：fMAX >3.2 Gbps/1.6 GHz
- 编程精度：
- 线性度：积分非线性（INL）为 - 15 ps至 + 15 ps
- 单调性： - 5 ps至 + 25 ps
- 分辨率：5 ps编程步进
- 低抖动设计：典型随机抖动为1 psRMS
- 可编程延迟范围：5 ns延迟范围
- 可级联以增加延迟
- 灵活的电压操作：
- VCC = 2.5V±5%或3.3V±10%
- 工业温度范围： - 40℃至 + 85℃
- 采用24引脚（4 mm×4 mm）QFN封装
应用领域
- 时钟去偏斜
- 时序调整
- 孔径居中
- 系统校准
- 自动化测试设备
- 数字无线电和视频广播
- 隐藏字幕编码器/解码器
- 测试与测量
