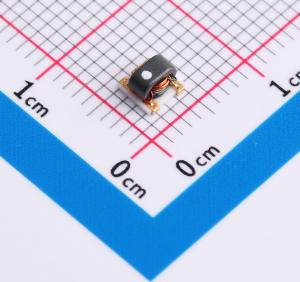

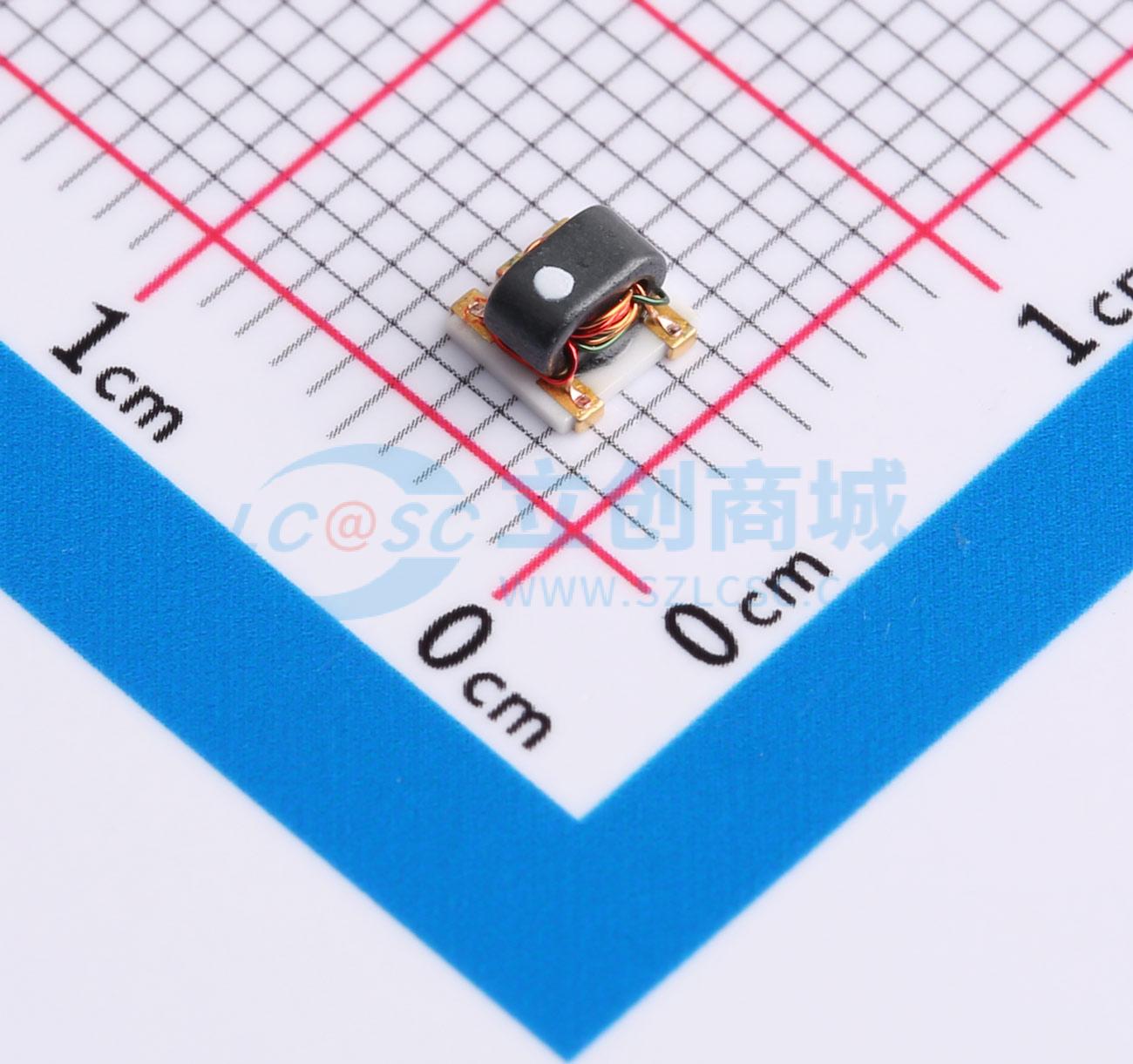

温馨提醒：图片仅供参考，商品以实物为准
TC1-1TG2+
表面贴装射频变压器，50Ω，0.4至500 MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于锡铅和RoHS焊料系统的表面贴装射频变压器，可在0.4至500 MHz范围内使用，具有良好的幅度不平衡和相位不平衡性能。
- 品牌名称
- Mini-Circuits
- 商品型号
- TC1-1TG2+
- 商品编号
- C3305009
- 商品封装
- SMD-5P,3.8x3.8mm
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 400kHz~500MHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 5° | |
| 幅度差(最大值) | 0.1dB | |
| 回波损耗(最小值) | 6.9dB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 适用于锡/铅和 RoHS 焊接系统
- 可在 0.4 - 500 MHz 范围内使用
- 在 1 dB 带宽内，具有出色的幅度不平衡度（典型值为 0.1 dB）和相位不平衡度（典型值为 2°）
- 良好的回波损耗
- 可水洗
应用领域
- VHF/UHF 接收机/发射机
- 推挽放大器
