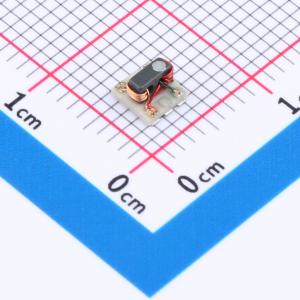

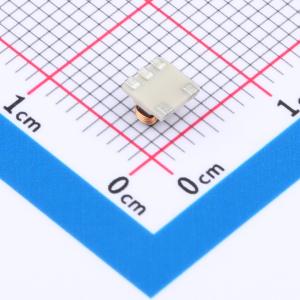

温馨提醒：图片仅供参考，商品以实物为准
TC1.33-282+
100至75Ω、5至2800 MHz平衡-不平衡射频变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC1.33-282+ 是一款小型宽带三线变压器，尺寸约为4 mm x 4 mm x 4 mm。塑料基板，5引脚设计，可水洗且符合RoHS标准，具有方形磁芯和全焊接线结构，适用于平衡到不平衡100Ω/75Ω实现。
- 品牌名称
- Mini-Circuits
- 商品型号
- TC1.33-282+
- 商品编号
- C3305010
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 5MHz~2.8GHz | |
| 阻抗比-不平衡/平衡 | 1:1.33 | |
| 共模抑制比(CMRR) | - | |
| 插入损耗(最大值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 6° | |
| 幅度差(最大值) | 0.3dB | |
| 回波损耗(最小值) | 20dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
TC1.33 - 282+是一款小型宽带三绕组变压器，各边尺寸约为4mm。其采用5引脚塑料基板设计，可水洗且符合RoHS标准，具有方形磁芯和全焊接线结构，能在100/75Ω平衡 - 不平衡转换应用中实现可重复性和可靠性。
商品特性
- 适用于锡/铅和RoHS焊接系统
- 宽带，5至2800 MHz
- 平衡传输线
- 良好的回波损耗，1 dB带宽内典型值为20 dB
- 出色的幅度不平衡度，典型值为0.3 dB
- 可水洗
应用领域
- 平衡 - 不平衡转换
- 推挽放大器
- PCS/DCS
- 有线电视
- 蜂窝通信
