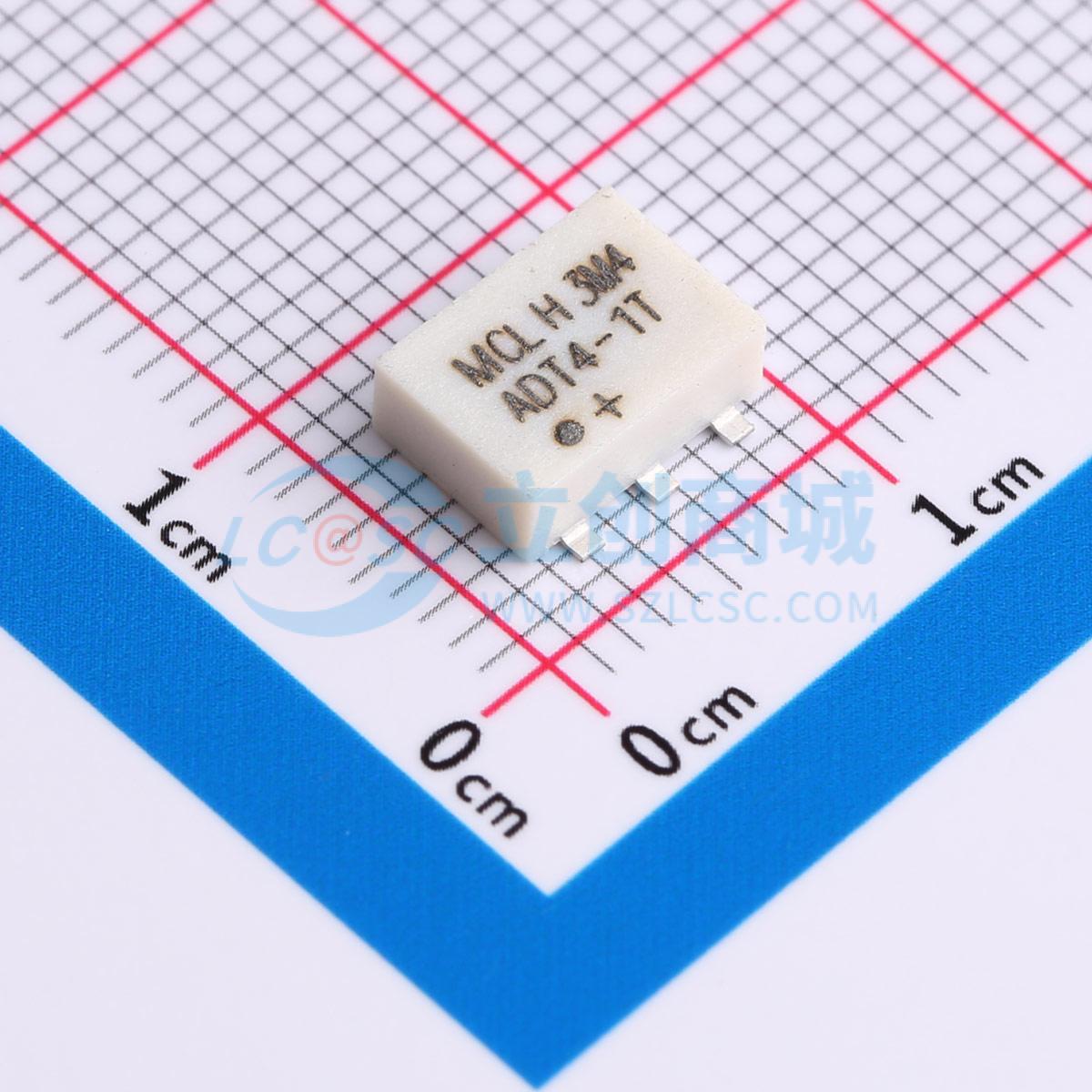

温馨提醒：图片仅供参考，商品以实物为准
ADT4-1T+
ADT4-1T+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADT4-1T+ 是一款高性能的射频变压器，适用于阻抗匹配和巴伦应用。工作频率范围为9至625 MHz，具有高RF功率处理能力，典型回波损耗为25 dB。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADT4-1T+
- 商品编号
- C3304932
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 9MHz~625MHz | |
| 阻抗比-不平衡/平衡 | 1:4 | |
| 插入损耗(最大值) | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 3° | |
| 幅度差(最大值) | 0.2dB | |
| 回波损耗(最小值) | 25dB | |
| 工作温度 | -20℃~+85℃ |
商品概述
ADT4-1T+ 是一款50Ω的变压器，工作频率范围为9到625 MHz。其特点包括优秀的回波损耗（25 dB典型值）、优秀的幅度不平衡（0.2 dB典型值）、相位不平衡（1度典型值，在1 dB带宽内），以及高达1瓦的高射频功率。此外，该变压器可以进行水洗，并受美国专利6,133,525保护。应用方面，它适用于阻抗匹配和平衡器。
