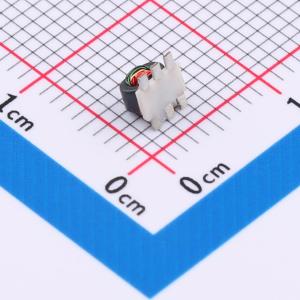

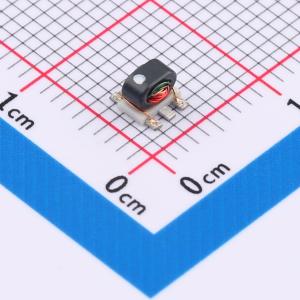

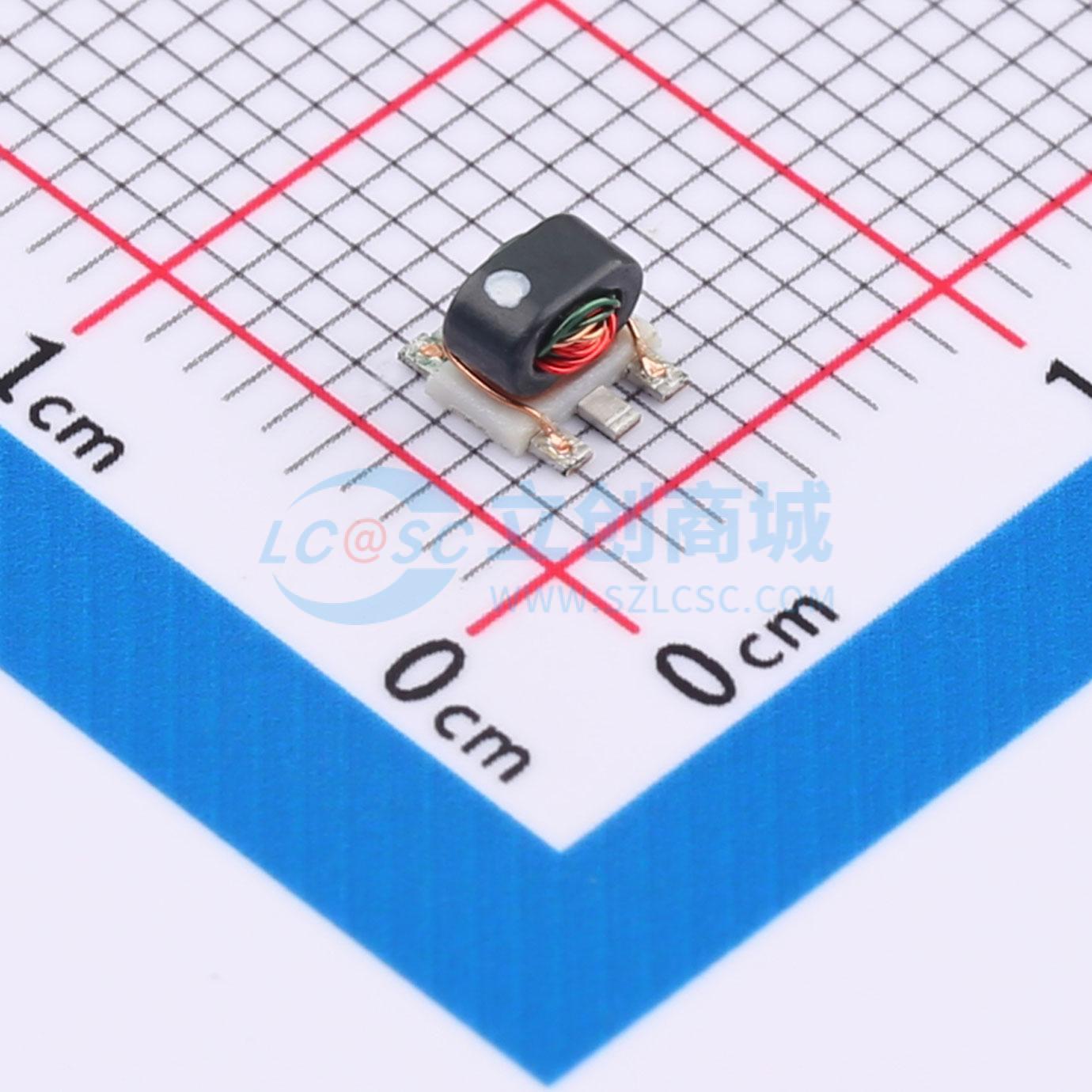

温馨提醒：图片仅供参考，商品以实物为准
TCM9-1+
射频变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCM9-1+ 是一款表面贴装的射频变压器，具有优秀的幅度不平衡和相位不平衡性能，适用于阻抗匹配和平衡到不平衡的转换。
- 品牌名称
- Mini-Circuits
- 商品型号
- TCM9-1+
- 商品编号
- C3304947
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 2MHz~280MHz | |
| 阻抗比-不平衡/平衡 | 1:9 | |
| 插入损耗(最大值) | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 1° | |
| 幅度差(最大值) | 0.15dB | |
| 回波损耗(最小值) | 6.95dB | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 在1 dB带宽内，具有出色的幅度不平衡度（典型值为0.15 dB）和相位不平衡度（典型值为1°）
- 带镀锡引脚的塑料底座
- 可水洗
应用领域
- 阻抗匹配
- 平衡 - 不平衡转换
