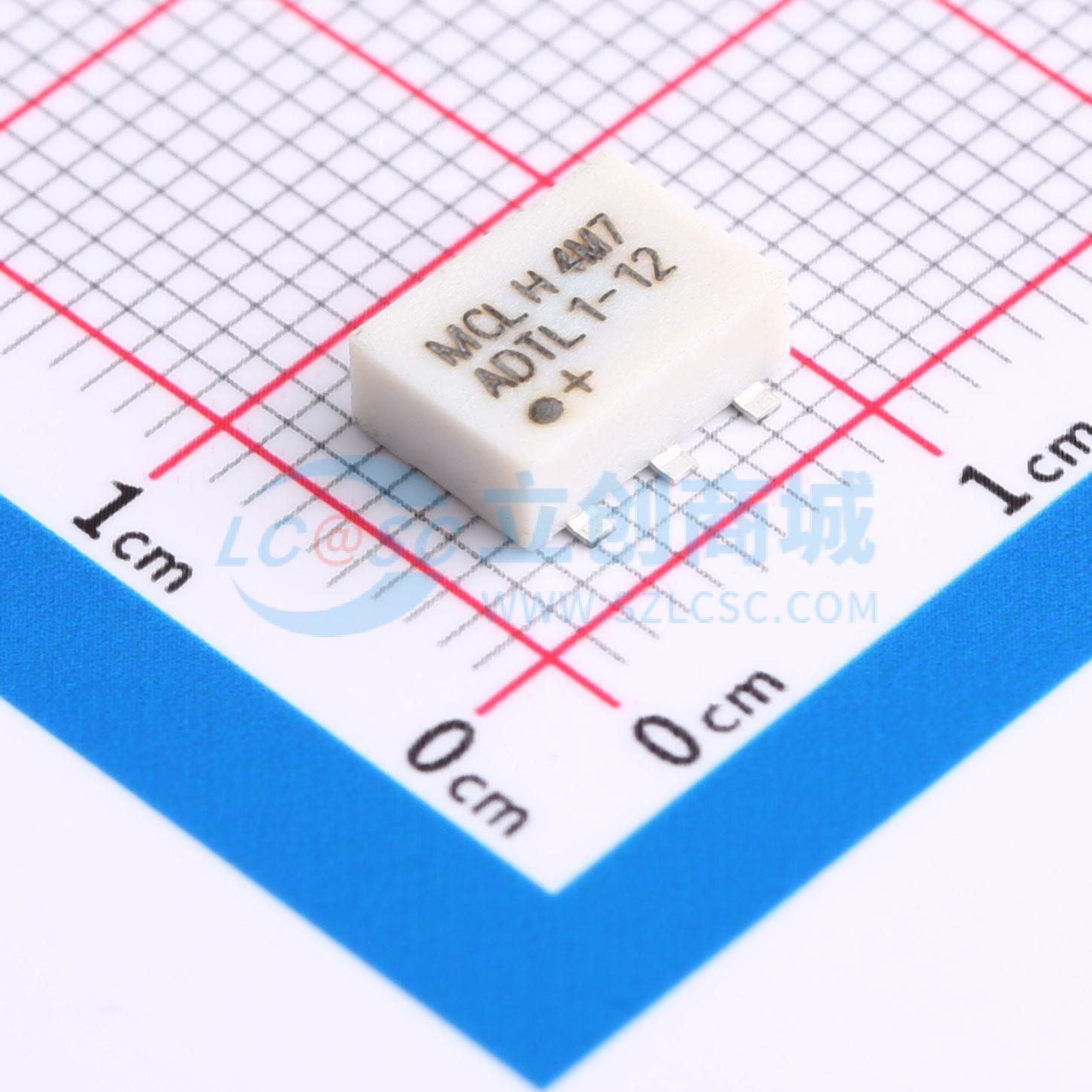

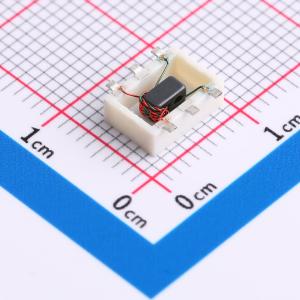

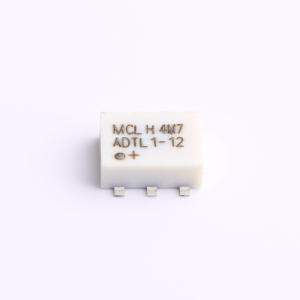

ADTL1-12+
射频变压器，50Ω，20至1200MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽频带射频变压器，适用于20到1200MHz的频率范围，具有平衡传输线，优秀的幅度不平衡和相位不平衡性能，支持2W的RF功率，适合阻抗匹配、平衡放大器和巴伦应用。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADTL1-12+
- 商品编号
- C3304880
- 商品封装
- SMD-6P,7.9x5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 20MHz~1.2GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 2dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 4° | |
| 幅度差(最大值) | 0.3dB | |
| 回波损耗(最小值) | 7.49dB | |
| 工作温度 | -20℃~+85℃ |
商品概述
ADTL1-12+ 是一款 50Ω 的宽带传输线，频率范围为 20 至 1200 MHz。它具有平衡传输线的特点，出色的幅度不平衡度为 0.3 dB（典型值），相位不平衡度为 3 度（典型值，在 1 dB 带宽内）。该产品支持 2W 的 RF 功率，并且可用水洗。受美国专利 6,133,525 保护。
ADTL1-12+ 可用于阻抗匹配、平衡放大器、巴伦、蜂窝通信和 VHF 等应用。
应用领域
- 阻抗匹配
- 平衡放大器
- 巴伦
- 蜂窝
- VHF
