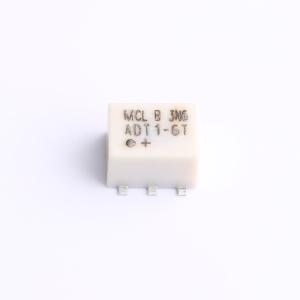

温馨提醒：图片仅供参考，商品以实物为准
ADT1-6T+
表面贴装射频变压器，50Ω，0.03至125 MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADT1-6T+ 是一款50Ω的表面贴装射频变压器，适用于0.03到125 MHz的频率范围。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADT1-6T+
- 商品编号
- C3304884
- 商品封装
- SMD-6P,7.9x5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 30kHz~125MHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 1° | |
| 幅度差(最大值) | 0.1dB | |
| 回波损耗(最小值) | 18dB | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 在1dB带宽内，具有出色的幅度不平衡度（典型值为0.1dB）和相位不平衡度（典型值为1°）
- 在1dB带宽内，具有出色的回波损耗，典型值为18dB
- 可水洗
- 受美国专利6,133,525保护
应用领域
- 阻抗匹配
- 平衡放大器
