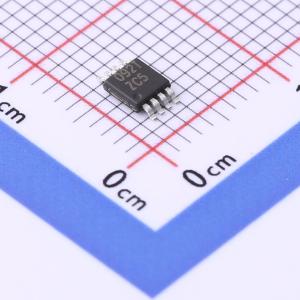

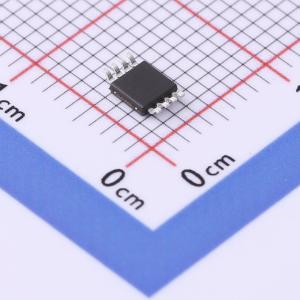

温馨提醒：图片仅供参考，商品以实物为准

LMC555CMM

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMC555 业界最小的 555 计时器，具有低功耗、高精度和 3MHz 的最大频率
品牌名称: TI(德州仪器)
商品型号: LMC555CMM
商品编号: C3304623
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.14克(g)

商品概述

LMC555 是业界标准555 系列通用计时器的CMOS 版本。除了标准封装（SOIC、VSSSOP 和PDIP）外，LMC555 还有采用TI DSBGA 封装技术的芯片尺寸封装（8 凸点DSBGA 封装）。LMC555 具有与LM555 相同的产生精确时延和频率的能力，但功耗和电源电流尖峰要低得多。在一次性模式下，时延由单个外部电阻器和电容器精确控制。在非稳态模式下，振荡频率和占空比由两个外部电阻器和一个电容器精确设置。TI LMCMOS 工艺的运用扩展了频率范围和低电源能力。LMC555 采用8 引脚PDIP、SOIC、VSSOP 和8 凸点DSBGA 封装。

商品特性

业界超快的非稳态频率(3MHz)
采用业界超小型8 凸点DSBGA 封装(1.43mm × 1.41mm)
采用5V 电源时的典型功耗小于1mW
1.5V 电源工作电压保证
采用5V 电源的情况下输出与TTL 和CMOS 逻辑完全兼容
针对10mA 和50mA 输出电流电平进行了测试
降低了输出转换期间的电源电流尖峰
极低的复位、触发和阈值电流
出色的温度稳定性
与555 系列计时器之间实现了引脚对引脚兼容

应用领域

精准计时
脉冲发生
顺序计时
时延生成
脉宽调制
脉冲位置调制
线性斜坡发生器

	属性	参数值
	商品目录	定时器/计时器
	频率	3MHz
	供电电压	1.5V~15V

	属性	参数值
	供电电流	150uA
	工作温度	-40℃~+85℃
