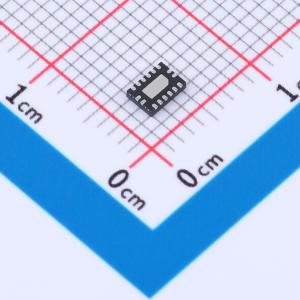

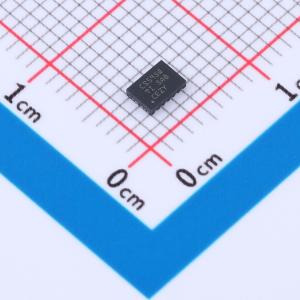

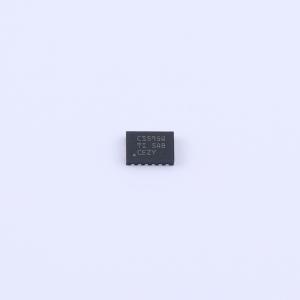

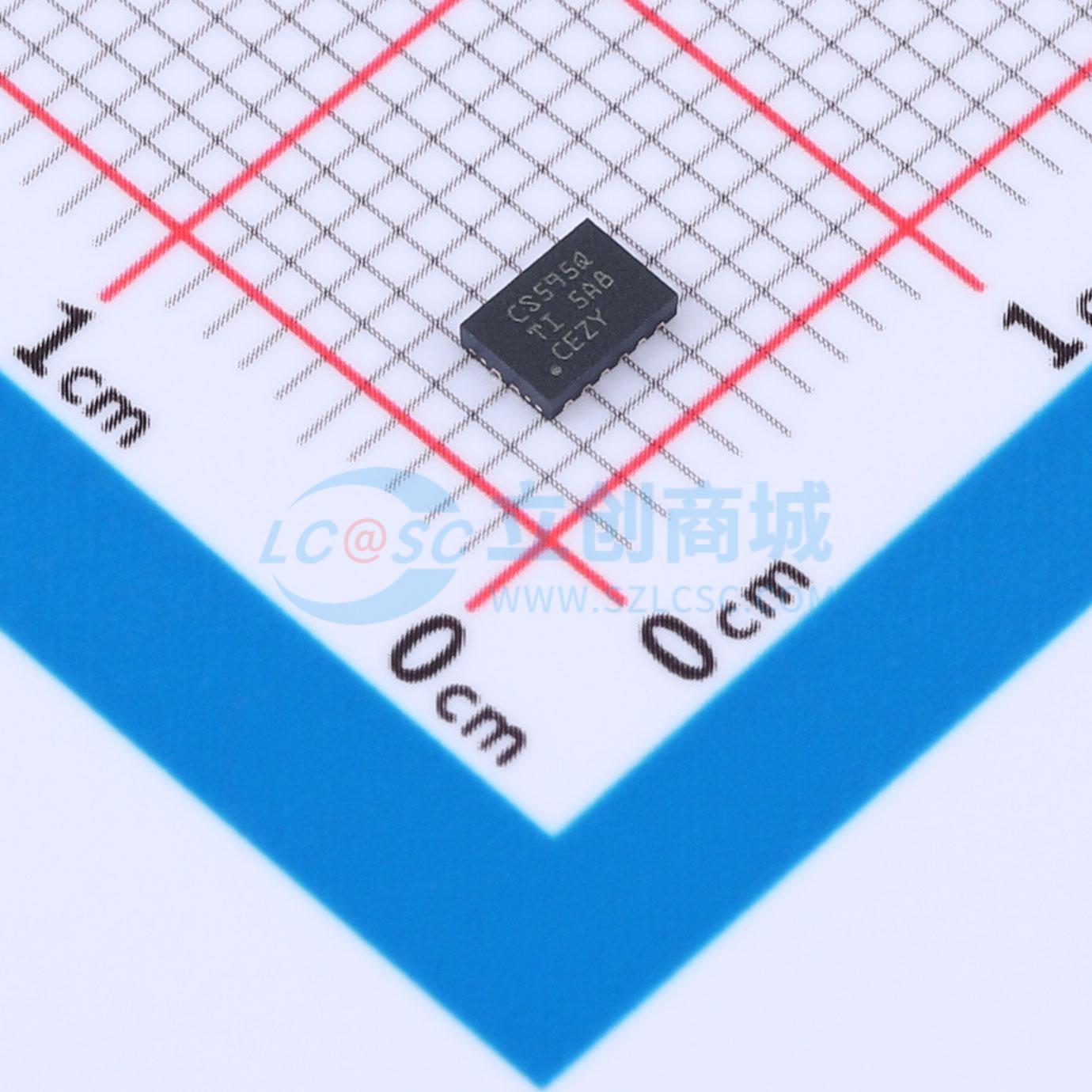

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS595QWBQBRQ1
具有施密特触发输入和三态输出寄存器的汽车类8位移位寄存器，低功耗，适用于输出扩展、LED矩阵控制和7段显示控制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS595-Q1 具有施密特触发输入和三态输出寄存器的汽车类 8 位移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS595QWBQBRQ1
- 商品编号
- C3304642
- 商品封装
- WQFN-16(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74HCS |
| 属性 | 参数值 | |
|---|---|---|
| 分辨率(位) | 8 | |
| 输入类型 | 施密特触发器 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
SN74HCS595-Q1是具有施密特触发输入和三态输出寄存器的汽车类8位移位寄存器。SN74HCS595-Q1 器件包含对 8 位 D 类存储寄存器进行馈送的 8 位串行输入、并行输出移位寄存器。所有输入均包括施密特触发架构，因此消除了由边沿变化缓慢或高噪声输入信号导致的任何错误数据输出。存储寄存器具有并行三态输出。移位寄存器和存储寄存器分别有单独的时钟。移位寄存器具有一个直接覆盖清零(SRCLR)的串行 (SER) 输入和一个串行输出 (QH')，以用于级联。当输出使能端 (OE) 输入为高电平时，存储寄存器输出处于高阻抗状态。内部寄存器数据和串行输出 (QH') 不受 OE 端输入的影响。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 器件温度等级1:-40℃ 至 +125℃ TA
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C6
- 采用可湿侧面QFN(WBQB)封装
- 宽工作电压范围:2V 至 6V
- 施密特触发输入可实现慢速或高噪声输入信号
- 低功耗
- Icc典型值为100nA
- 输入泄漏电流典型值为 ±100nA
- 电压为6V时，输出驱动为 ±7.8mA
应用领域
- 输出扩展
- LED矩阵控制
- 7段显示控制
- 8位数据存储
