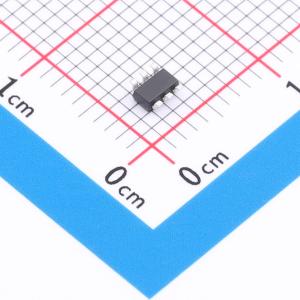

MASW-007935-TR3000
GaAsSPDT终端射频开关，DC-3.0GHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MASW-007935是一款采用低成本无铅SOT-26表面贴装塑料封装的GaAs单片开关。适用于低功耗、低插入损耗和非常小尺寸的应用。典型应用包括双频系统中的小信号组件切换，如滤波器组、单频LNA、转换器等。适用于CDMA、W-CDMA、PCS、DCS1800、GSM和其他模拟/数字无线通信系统。
- 品牌名称
- MACOM
- 商品型号
- MASW-007935-TR3000
- 商品编号
- C3304464
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 0Hz~3GHz | |
| 隔离度 | 38dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.5dB | |
| 工作电压 | 2.5V~8V | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款采用低成本无铅SOT - 26表面贴装塑料封装的砷化镓单片开关。它非常适合对低功耗、低插入损耗和小尺寸有要求的应用场景。 典型应用于双频段系统，该系统需要在滤波器组、单频段LNA、转换器等小信号组件之间进行切换。它可用于功率高达0.25瓦的系统，如CDMA、WCDMA、PCS、DCS1800、GSM和其他模拟/数字无线通信系统。 它采用成熟的0.5微米砷化镓PHEMT工艺制造。该工艺具有全钝化特性，可提高性能和可靠性。
商品特性
- 低插入损耗：在高达1 GHz频率下典型值为0.5 dB
- 高隔离度：在900 MHz时>38 dB
- 低功耗：在 - 3 V时<10 μA
- 2.5至8 V正或负电压控制
- 无铅SOT - 26封装，铜上100%雾锡电镀，无卤素“绿色”模塑料
- 与260℃回流焊兼容，SW - 442的符合RoHS标准版本
应用领域
- 双频段系统
- CDMA、WCDMA、PCS、DCS1800、GSM和其他模拟/数字无线通信系统
