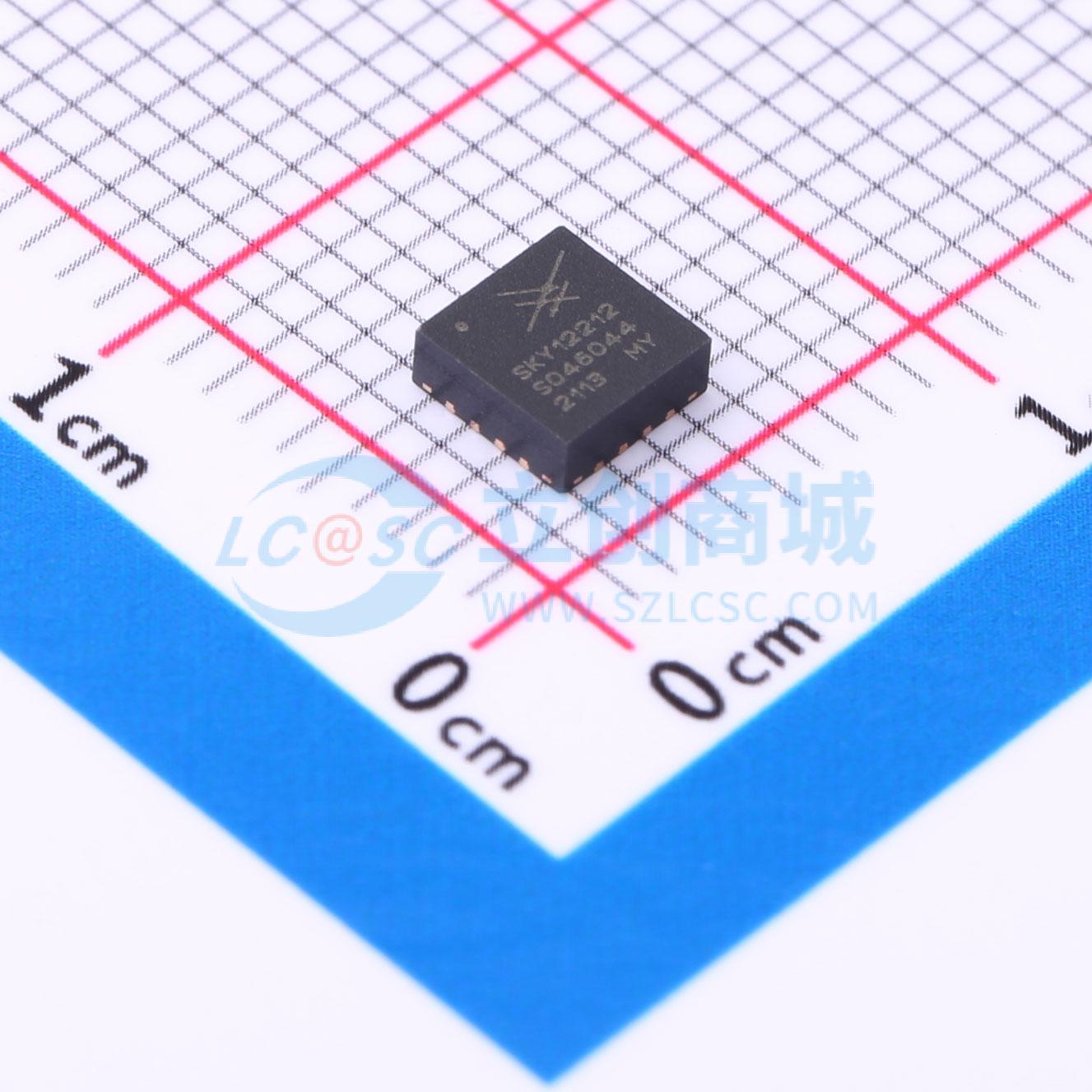

温馨提醒：图片仅供参考，商品以实物为准
SKY12212-478LF
SKY12212-478LF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SKYWORKS
- 商品型号
- SKY12212-478LF
- 商品编号
- C3304166
- 商品封装
- QFN-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 50MHz~2.7GHz | |
| 隔离度 | 30dB | |
| 插入损耗 | 0.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 28V | |
| 工作温度 | -55℃~+175℃ | |
| 功能特性 | - |
商品概述
SKY12212 - 478LF是一款高功率处理的单刀双掷（SPDT）硅PIN二极管开关。该器件工作在50 MHz至2.7 GHz频段，具有低插入损耗、出色的功率处理能力和卓越的线性度，且直流功耗低。SKY12212 - 478LF非常适合用作各种电信系统（如WiMAX、TD - SCDMA或LTE基站）中的高功率收发开关。该器件采用4 x 4 mm、16引脚的四方扁平无引脚（QFN）封装。
商品特性
- 高功率处理能力：连续波100 W，峰值480 W
- 低插入损耗：典型值0.4 dB
- 高天线到接收端隔离度：在1.2 GHz时典型值为44 dB
- 采用正电源控制
- 可根据要求提供偏置驱动电路
- 可根据要求提供适用于高功率、低频应用的电路板
- 小型QFN（16引脚，4 x 4 mm）无铅封装（MSL1，根据JEDEC J - STD - 020标准，260℃）
应用领域
- TD - SCDMA、WiMAX和LTE基站中的收发切换和故障安全切换
- 陆地移动无线电中的收发切换
