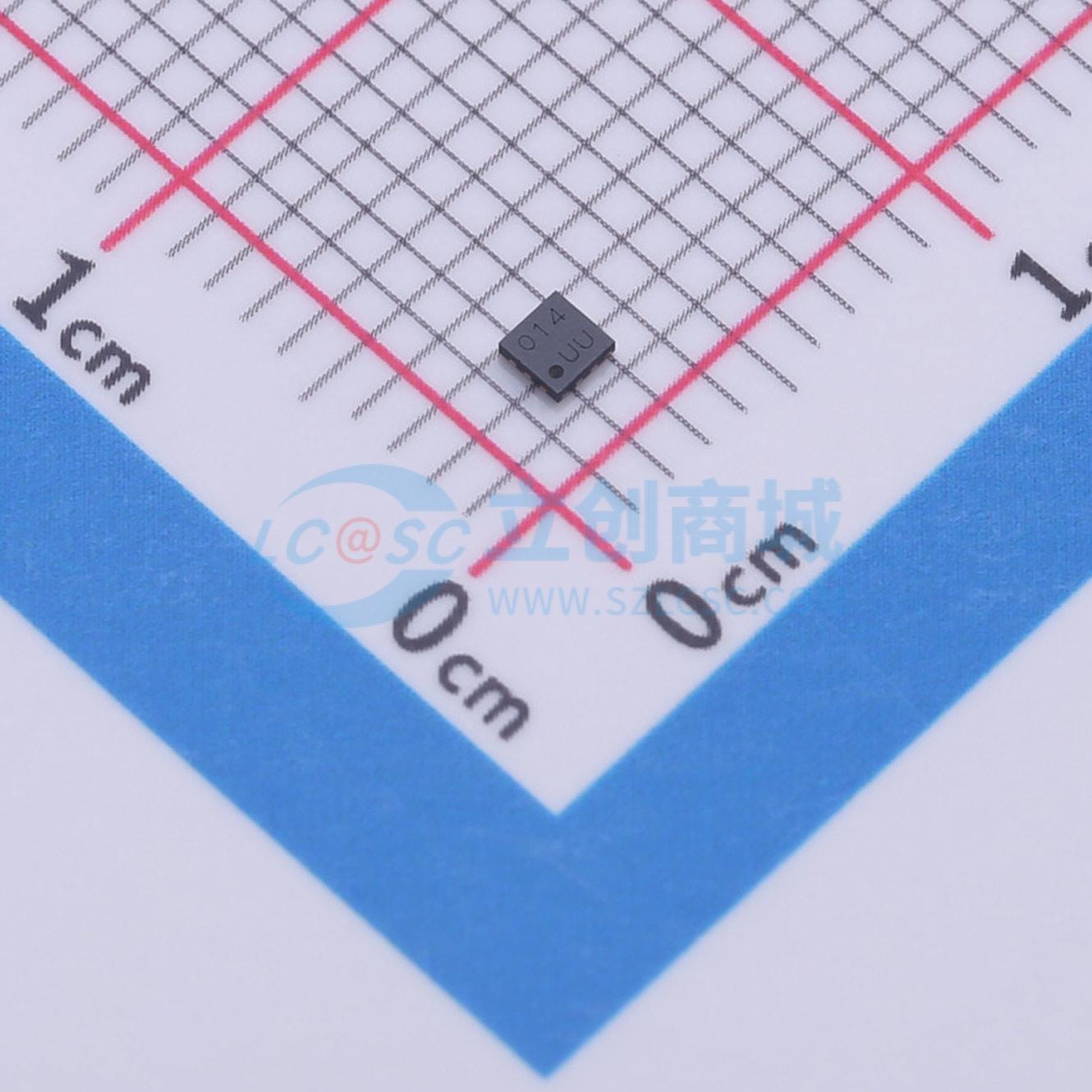

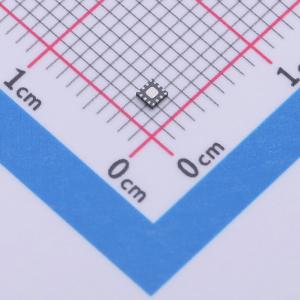

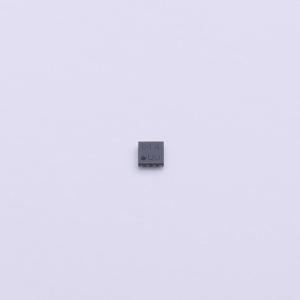

NJG1681MD7-TE1

高功率SPDT射频开关GaAsMMIC

描述: NJG1681MD7是一款适用于LTE/UMTS/CDMA/GSM应用的GaAsSPDT开关MMIC。该开关具有非常低的插入损耗、高隔离度和出色的线性性能，可在高达6GHz的高频下工作，并能处理高功率信号。
品牌名称: Nisshinbo
商品型号: NJG1681MD7-TE1
商品编号: C3303767
商品封装: EQFN-14(1.6x1.6)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

NJG1681MD7 是一款适用于 LTE/UMTS/CDMA/GSM 应用的 GaAs SPDT 开关 MMIC。NJG1681MD7 具有极低的插入损耗、高隔离性和出色的线性性能，控制电压低至 1.8V，频率高达 6GHz。此外，该开关能够处理高功率信号。NJG1681MD7 具有 ESD 保护器件，以实现出色的 ESD 性能。除非外部偏置直流电，否则所有射频端口均不需要直流阻断电容。并且采用了超小型和超薄 EQFN14-D7 封装。

应用领域

LTE、UMTS、CDMA、GSM 应用
IEEE802.11p 应用
天线切换、频段切换、功放后切换应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	0MHz~6GHz
	隔离度	20dB
	插入损耗	0.65dB

	属性	参数值
	P1dB	36dBm
	工作电压	2.375V~5V
	工作温度	-40℃~+105℃
	功能特性	集成ESD保护
