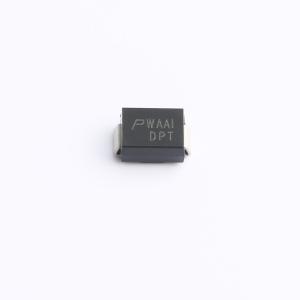

温馨提醒：图片仅供参考，商品以实物为准
SMBJ70CA
双向TVS 70V截止 峰值浪涌电流：5.83A
- 描述
- 静电和浪涌保护(TVS/ESD)双向 反向截止电压(Vrwm) 最大钳位电压 113V峰值脉冲电流(Ipp)@10/1000us 5.3A 峰值脉冲功率(Ppp)@10/1000us 600W 击穿电压 77.8V
- 品牌名称
- PTTC(聚鼎)
- 商品型号
- SMBJ70CA
- 商品编号
- C36911490
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 70V | |
| 钳位电压 | 113V | |
| 峰值脉冲电流(Ipp) | 5.83A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 86V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 塑料封装，绝缘强度优异。
- SMB 封装的玻璃钝化芯片结。
- 出色的电压钳位能力。
- 低齐纳阻抗。
- 在 10/1000μs 波形下具有 600W 的峰值脉冲功率能力。
- 在 13V 以上时，典型漏电流小于 1μA。
- 响应时间极快，从 0V 到最小 VBR 通常小于 1.0ps。
- 保证高温焊接：265℃/10 秒。
- 湿度敏感等级（MSL）：JEDEC-J-STD-020，1 级
应用领域
- I/O 接口、VCC 总线
- 电信
- 工业和消费电子应用。继电器和电磁阀浪涌吸收。
