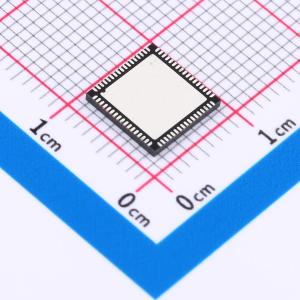

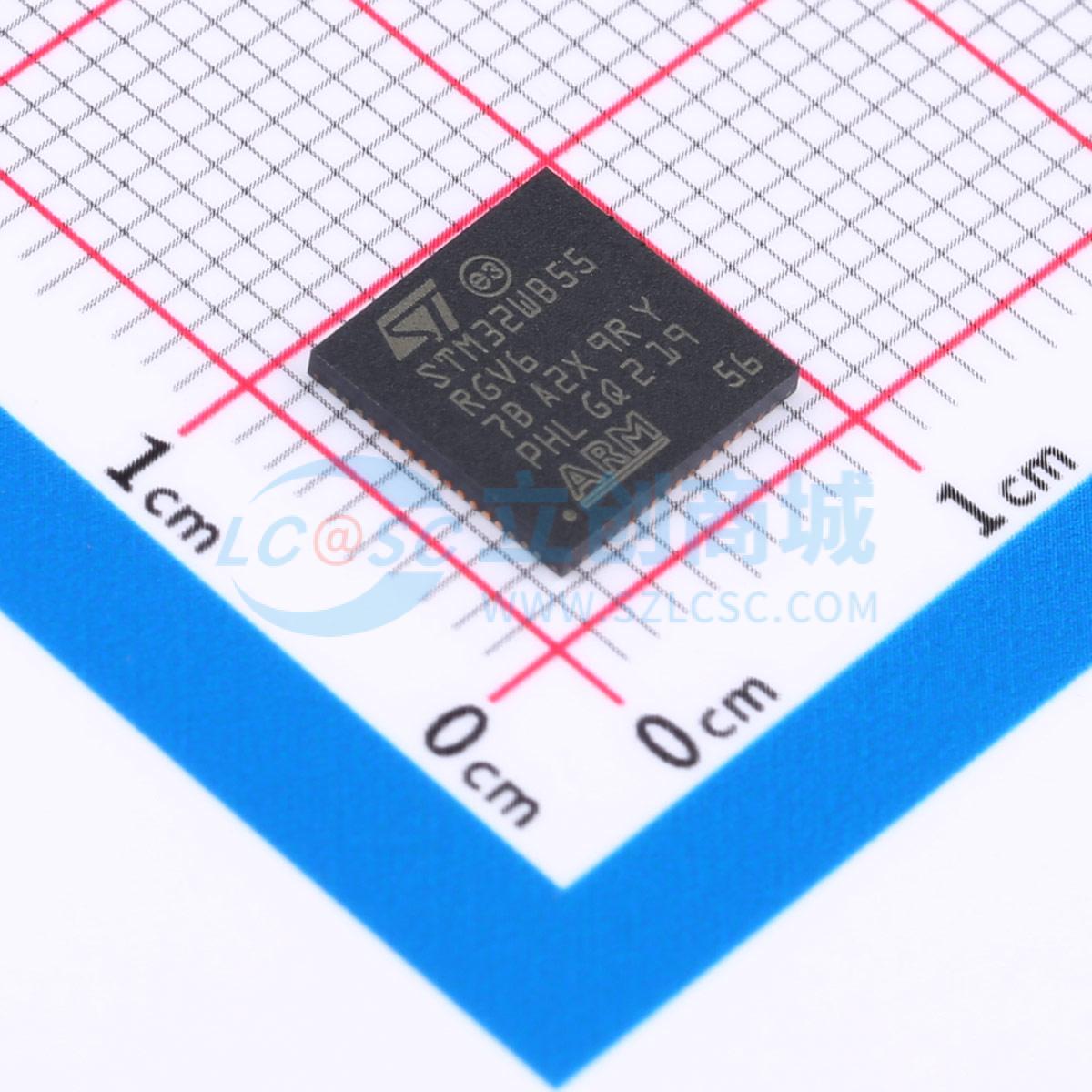

Name: ST(意法半导体) STM32WB55RGV6
Brand: ST(意法半导体)
SKU: C401505
Price: 21.77 CNY
Availability: InStock

包含意法半导体（ST）先进的专利技术
2.4 GHz射频收发器，支持蓝牙5规范、IEEE 802.15.4 - 2011物理层和媒体访问控制层，支持Thread和ZigBee 3.0协议
接收灵敏度：-96 dBm（1 Mbps低功耗蓝牙），-100 dBm（802.15.4）
可编程输出功率高达+6 dBm，步进为1 dB
集成巴伦以减少物料清单（BOM）
支持2 Mbps速率
专用的32位Arm Cortex - M0 + CPU用于实时射频层
精确的接收信号强度指示（RsSl）以实现功率控制
适用于需要符合射频法规ETSl EN 300 328、EN 300 440、FCC CFR47 Part 15和ARIB STD - T66的系统
支持外部功率放大器（PA）
超低功耗平台
1.71V至3.6V电源供电
-40℃至85 / 105℃温度范围
关机模式电流13 nA
待机模式+实时时钟（RTC）+ 32 KB RAM电流600 nA
停止模式+实时时钟（RTC）+ 256 KB RAM电流2.1 μA
活动模式微控制器单元（MCU）：射频和开关电源（SMPS）开启时，每兆赫兹电流小于53 μA
射频：接收电流4.5 mA / 发射功率0 dBm时电流5.2 mA
内核：带浮点单元（FPU）的32位Arm Cortex - M4 CPU，自适应实时加速器（ART AcceleratorTm）可实现从闪存零等待状态执行，频率高达64 MHz，内存保护单元（MPU），80 DMIPS和数字信号处理（DSP）指令
电源和复位管理
高效嵌入式开关电源（SMPS）降压转换器，具备智能旁路模式
超安全、低功耗欠压复位（BOR），有五个可选阈值
超低功耗上电复位（POR）/掉电复位（PDR）
可编程电压检测器（PVD）
带实时时钟（RTC）和备份寄存器的VBAT模式
时钟源
集成微调电容的32 MHz晶体振荡器（射频和CPU时钟）
用于实时时钟（RTC）的32 kHz晶体振荡器（LSE）
内部低功耗32 kHz（±5%）RC振荡器（LSI1）
内部低功耗32 kHz（稳定性±500 ppm）RC振荡器（LSI2）
内部多速100 kHz至48 MHz振荡器，由LSE自动微调（精度优于±0.25%）
高速内部16 MHz工厂校准RC振荡器（±1%）
两个锁相环（PLL）用于系统时钟、USB、串行音频接口（SAI）和模数转换器（ADC）
高达1 MB闪存，具备扇区保护（PCROP）防止读写操作，支持真正的低功耗蓝牙和802.15.4软件栈
高达256 KB静态随机存取存储器（SRAM），其中64 KB具备硬件奇偶校验
20个32位备份寄存器
支持通用同步异步收发器（USART）、串行外设接口（SPI）、集成电路总线（I2C）和通用串行总线（USB）接口的引导加载程序
支持低功耗蓝牙和802.15.4的空中下载（OTA）更新
带执行就地（XIP）功能的四路串行外设接口（Quad SPI）存储器接口
丰富的模拟外设（最低工作电压1.62 V）
12位模数转换器（ADC），采样率4.26 Msps，硬件过采样可达16位，每Msps电流200 μA
两个超低功耗比较器
精确的2.5V或2.048 V参考电压缓冲输出
系统外设
用于低功耗蓝牙和802.15.4通信的处理器间通信控制器（IPCC）
用于CPU间资源共享的硬件信号量
两个直接内存访问（DMA）控制器（每个7个通道），支持模数转换器（ADC）、串行外设接口（SPI）、集成电路总线（I2C）、通用同步异步收发器（USART）、四路串行外设接口（QSPI）、串行音频接口（SAI）、高级加密标准（AES）、定时器
一个通用同步异步收发器（USART）（支持ISO 7816、红外数据协会（IrDA）、串行外设接口主模式、Modbus和智能卡模式）
一个低功耗通用异步收发器（LPUART）
两个32 Mbit/s串行外设接口（SPI）
两个集成电路总线（I2C）（支持系统管理总线（SMBus）/电源管理总线（PMBus））
一个串行音频接口（SAI）（双通道高品质音频）
一个无晶体的2.0全速通用串行总线（USB）设备，支持位时钟恢复（BCD）和低功耗模式（LPM）
触摸感应控制器，最多支持18个传感器
带升压转换器的8x40液晶显示器（LCD）
一个16位、四通道高级定时器
两个16位、两通道定时器
一个32位、四通道定时器
两个16位超低功耗定时器
一个独立系统滴答定时器（Systick）
一个独立看门狗
一个窗口看门狗
安全和身份识别
低功耗蓝牙和802.15.4软件栈的安全固件安装（SFl）
三个硬件高级加密标准（AES），最高支持256位加密，用于应用程序、低功耗蓝牙和IEEE 802.15.4
用户密钥存储/密钥管理服务
硬件公钥认证（PKA）
加密算法：RSA、Diffie - Hellman、有限域GF(p)上的椭圆曲线加密（ECC）
真随机数发生器（RNG）
防止读写操作的扇区保护（PCROP）
循环冗余校验（CRC）计算单元
96位唯一标识符
64位唯一标识符。可派生802.15.5的64位和低功耗蓝牙的48位扩展唯一标识符（EUI）
多达72个快速输入/输出（I/O）引脚，其中70个支持5 V耐压
开发支持
应用处理器的串行线调试（SWD）、联合测试行动小组（JTAG）接口
带输入和输出的应用交叉触发
应用程序的嵌入式跟踪宏单元（ETM）
所有封装均符合ECOPACK标准

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.402GHz~2.48GHz
	接口类型	ADC；PDM；I2C；JTAG；USB；SPI；UART
	工作电压	1.71V~3.6V
	应用领域	802.15.4；蓝牙
	输出功率	6dBm
	数据速率	2Mbps

	属性	参数值
	发射电流	5.2mA
	灵敏度	-96dBm
	接收电流	4.5mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+105℃
	类型	收发器

STM32WB55RGV6
