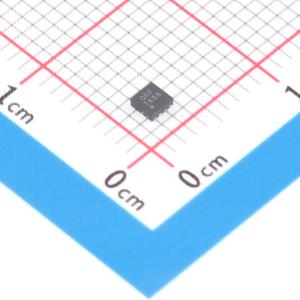

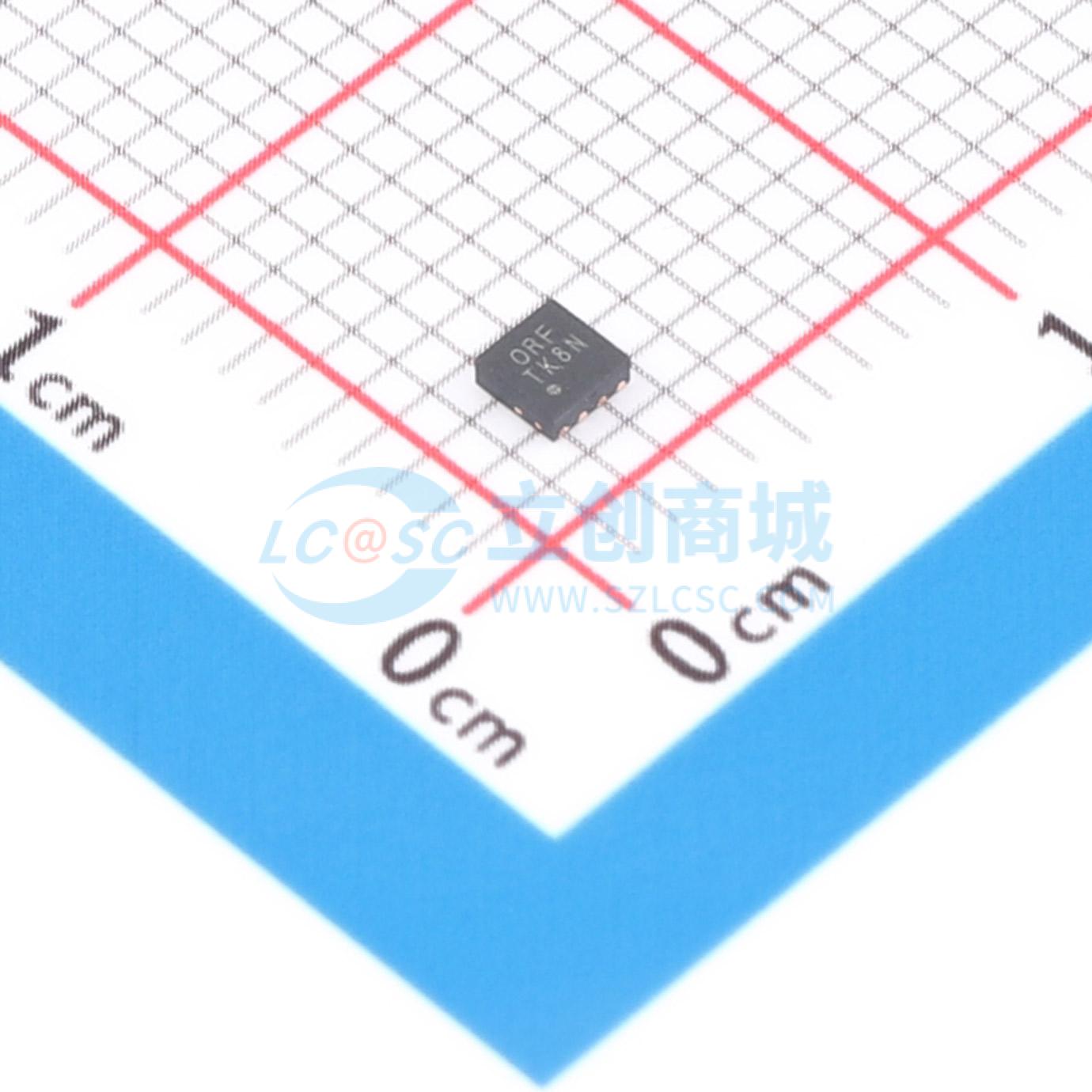

SGM61030AXTEP7G/TR

3A 高效同步降压转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SGMICRO(圣邦微)
商品型号: SGM61030AXTEP7G/TR
商品编号: C3294705
商品封装: TDFN-7L(2x2)
包装方式: 编带
商品毛重: 0.0404克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	42uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；输出放电；工作状态指示；打嗝限流

商品概述

SGM61030是一款高效、小尺寸的同步降压转换器，适用于低输入电压应用。这款高频器件无需外部补偿，是紧凑型设计的理想解决方案。2.5V至5.5V的输入电压范围几乎适用于所有可用的电池化学体系。对于SGM61030A版本，为了在整个负载范围内保持高效率，当负载不是很轻时，器件工作在脉冲宽度调制（PWM）模式，轻载时自动进入省电模式（PSM）。对于SGM61030B版本，器件在轻载和重载时均工作在连续电流模式（CCM）。该器件采用自适应关断时间架构，但仍允许使用22μF至150μF甚至更大范围的输出电容。这种灵活性使该器件成为系统电源轨供电的理想选择。自适应关断时间架构提供了出色的输出电压精度和卓越的负载瞬态响应。SGM61030采用绿色TDFN - 2×2 - 7L封装，可在 - 40℃至 + 125℃的环境温度范围内工作。

商品特性

2.5V至5.5V输入电压范围
输出电压可从0.6V调节至VIN
自适应关断时间架构
效率高达95%
低RDSON MOSFET开关（34mΩ/20mΩ）
42μA（典型值）工作静态电流
关断模式下超低静态电流
轻载时省电模式（SGM61030A）
连续电流模式（SGM61030B）
100%占空比能力，适用于低压差情况
带预偏置输出启动
输出放电功能
电源正常输出
打嗝模式短路保护
热关断保护
采用绿色TDFN - 2×2 - 7L封装

应用领域

电池供电应用
负载点
处理器电源
硬盘驱动器（HDD）/固态硬盘（SSD）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	3A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃
