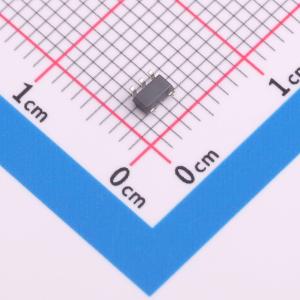

温馨提醒：图片仅供参考，商品以实物为准
SGM8198XN5G/TR
高端电流分流监测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SGM8198是一款单通道、高端、高速电流检测放大器，采用2.7V至36V单电源供电，静态电流仅65µA。该器件还具备2.7V至36V的宽共模电压范围。因此，检测电阻两端均可连接至电源，从而将误差降至最低
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM8198XN5G/TR
- 商品编号
- C3294728
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | 2.7V~36V | |
| 增益 | - | |
| 带宽 | 480kHz | |
| 输入偏置电流(Ib) | 16uA | |
| 输入失调电压(Vos) | 30uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - | |
| 单电源电压 | 2.7V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 65uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | 140dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 高边检测 |
