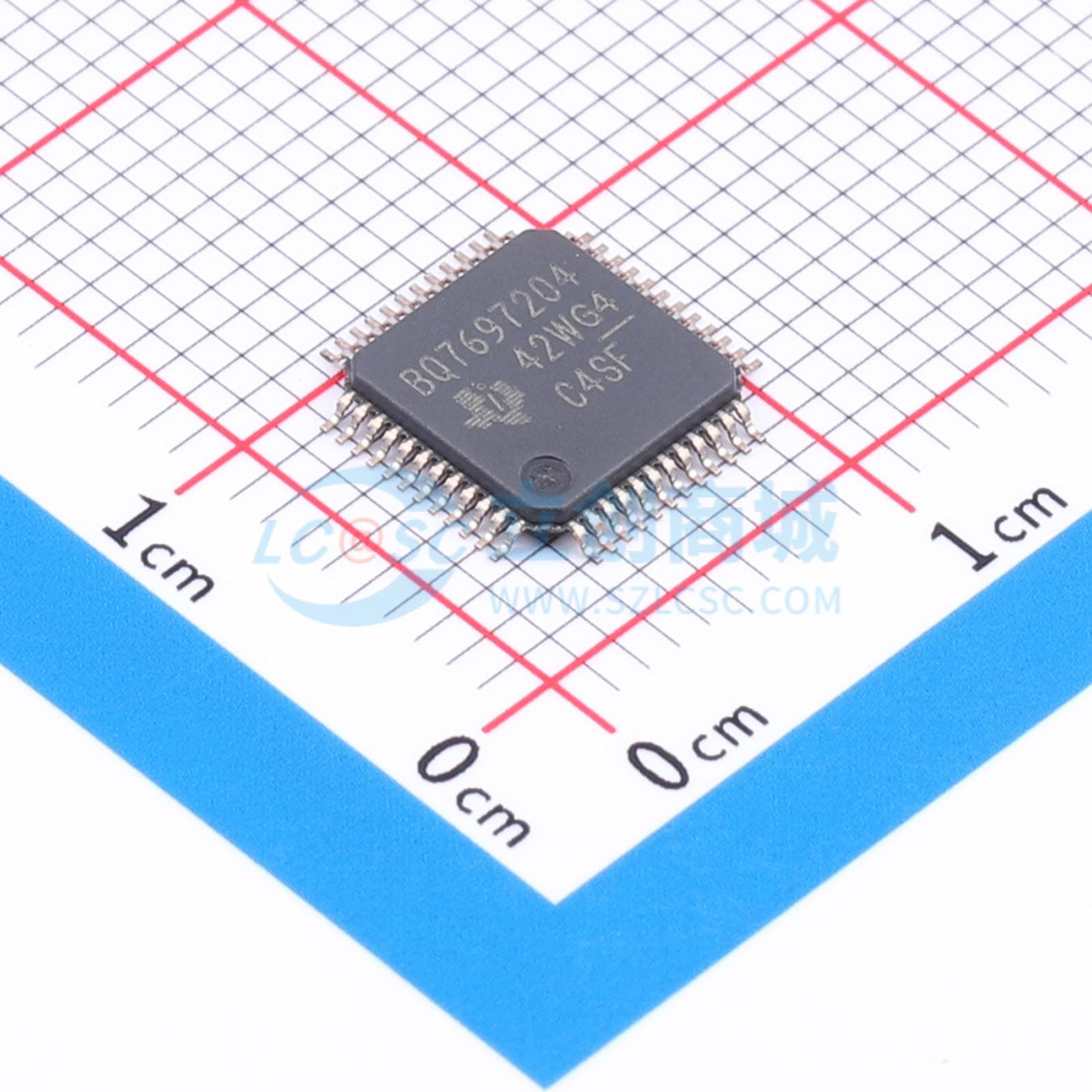

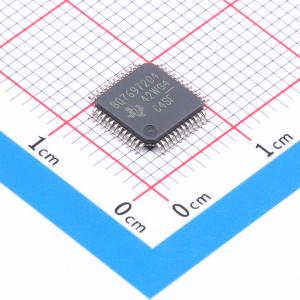

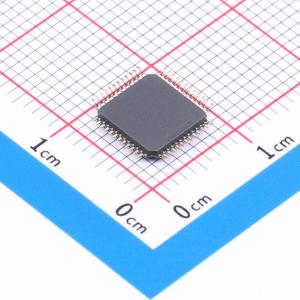

BQ7697204PFBR

锂离子、锂聚合物和磷酸铁锂电池包高精度电池监测器和保护器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BQ76972 器件是一款高度集成的高精度电池监测器和保护器，适用于 3 至 16 节串联锂离子、锂聚合物和磷酸铁锂电池包。该器件包括一个高精度监控系统和一个高度可配置的保护子系统，并支持自主式或主机控制型电芯均衡。它集成了高侧电荷泵 NFET 驱动器、供外部系统使用的双路可编程 LDO 以及一个支持 400kHz I2C、SPI 和 HDQ 单线标准的主机通信外设。BQ76972 器件采用 48 引脚 TQFP 封装。
品牌名称: TI(德州仪器)
商品型号: BQ7697204PFBR
商品编号: C36851807
商品封装: TQFP-48(7x7)
包装方式: 袋装
商品毛重: 0.16克(g)

商品参数

商品概述

Texas Instruments BQ76972 是一款高度集成的高精度电池监测与保护器件，适用于3节至16节的锂离子、锂聚合物和LiFePO4电池组。该器件包含高精度监测系统、高度可配置的保护子系统，支持自主或主机控制的电芯平衡。集成内容包括高边电荷泵NFET驱动器、用于外部系统的双可编程LDO，以及支持400-kHz I²C、SPI和HDQ单总线标准的主机通信外设。BQ76972器件采用48引脚TQFP封装。

商品特性

支持3节至16节电芯的电池监测能力
电芯电压测量精度为±3.0 mV
集成用于高边NFET保护的电荷泵，支持可选自主恢复
包含全面的保护套件，涵盖电压、温度、电流和内部诊断
内置两个独立ADC
支持电流和电压同时采样
高精度库仑计数器，输入偏移误差典型值小于1 μV
支持宽范围电流应用，采样电阻两端测量范围为±200 mV
集成二次化学保险丝驱动保护
支持自主或主机控制的电芯平衡
提供多种电源模式（典型电池组工作范围条件下）
NORMAL模式工作电流为286 µA
提供多种SLEEP模式选项，工作电流为24 µA至41 µA
提供多种DEEPSLEEP模式选项，工作电流为9 µA至10 µA
SHUTDOWN模式工作电流为1 µA
电芯连接及部分额外引脚耐高压达85 V
生产线上可耐受随机电芯连接顺序
支持温度传感，可使用内部传感器以及最多9个外部热敏电阻
集成客户可在生产线上编程的一次性可编程（OTP）存储器
通信选项包括400-kHz I²C、SPI和HDQ单总线接口
双可编程LDO可供外部系统使用
采用48引脚TQFP（PFB）封装

应用领域

储能系统
电池备份单元(BBU)
电动自行车、电动滑板车和轻型电动车(LEV)
无绳电动工具和园艺工具
非无人机
其他工业电池组(≥10节)

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；监测芯片；均衡芯片
	工作电压	4.7V~80V
	电池类型	磷酸铁锂电池
	电池节数	3~16

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	286uA
	均衡电流	100mA
	接口类型	SPI；I2C；HDQ
