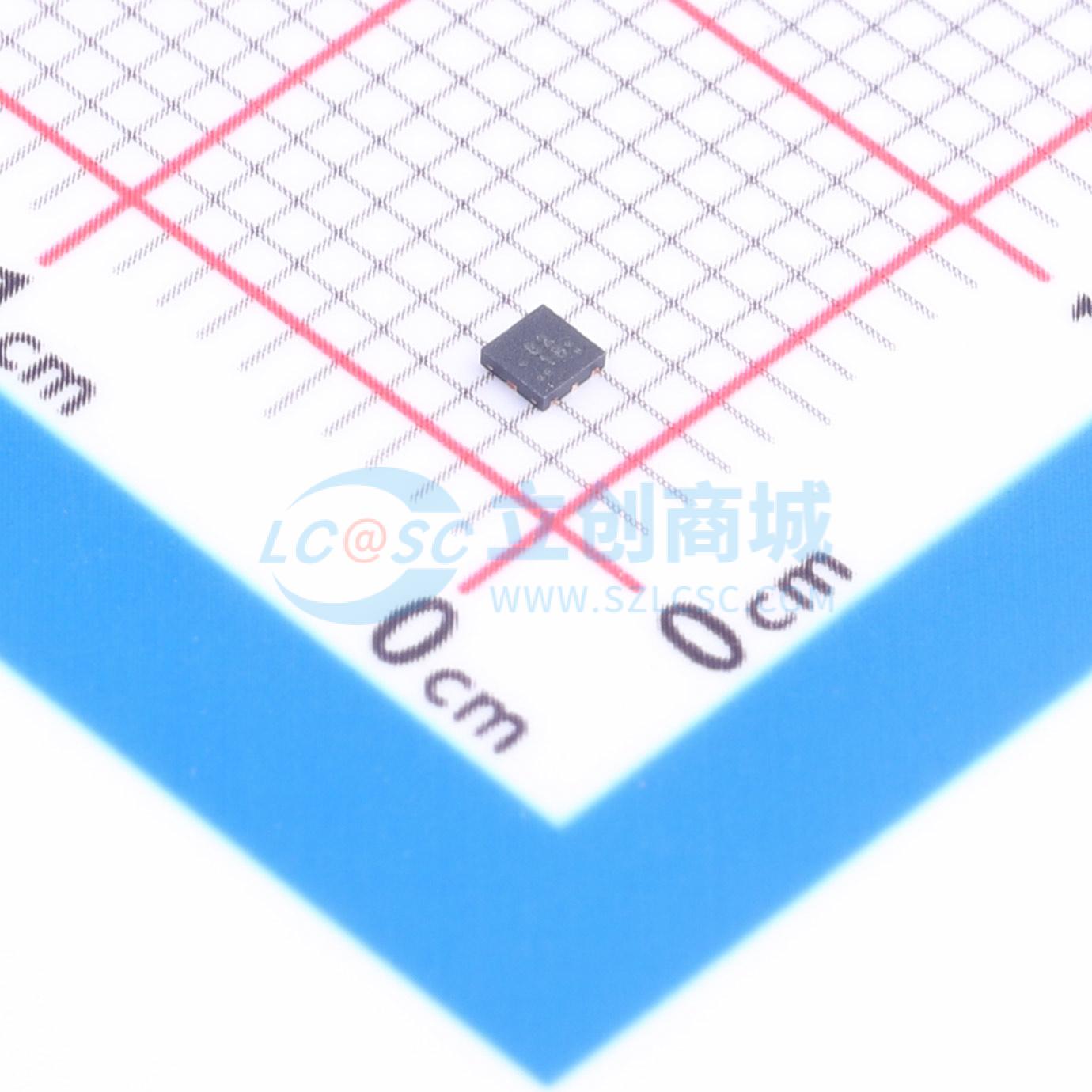

温馨提醒：图片仅供参考，商品以实物为准

BQ298218RUGR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ298xx 系列器件配备集成式电荷泵 FET 驱动器，为 1 节锂离子电池和锂聚合物电池提供高侧初级电池电芯保护，从而在电芯电压范围内保持一致的 Rdson。为了获得更好的系统热性能，BQ298xx 器件的精度支持使用低至 1mΩ 的检测电阻器。通过主机控制对 BQ298xx 器件中的 CTR 引脚进行配置，以覆盖 FET 驱动器，从而创建系统复位或关断功能。或者，也可以将 CTR 引脚配置为与外部正温度系数 (PTC) 热敏电阻连接，与内部模温传感器共同实现 FET 过热保护。BQ2980xx 器件支持零伏 (0V) 充电，而 BQ2982xx 器件禁用此功能。
品牌名称: TI(德州仪器)
商品型号: BQ298218RUGR
商品编号: C36857140
商品封装: X2QFN-8(1.5x1.5)
包装方式: 编带
商品毛重: 0.048825克(g)

商品参数

商品概述

BQ298xx 系列器件配备集成式电荷泵 FET 驱动器，为 1 节锂离子电池和锂聚合物电池提供高侧初级电池电芯保护，从而在电芯电压范围内保持一致的 Rdson。为了获得更好的系统热性能，BQ298xx 器件的精度支持使用低至 1mΩ 的检测电阻器。通过主机控制对 BQ298xx 器件中的 CTR 引脚进行配置，以覆盖 FET 驱动器，从而创建系统复位或关断功能。或者，也可以将 CTR 引脚配置为与外部正温度系数 (PTC) 热敏电阻连接，与内部模温传感器共同实现 FET 过热保护。BQ2980xx 器件支持零伏 (0V) 充电，而 BQ2982xx 器件禁用此功能。

商品特性

电压保护：
- 过压 (OV)：±10mV
- 欠压 (UV)：±20mV
电流保护：
- 充电过流 (OCC)：±1mV
- 放电过流 (OCD)：±1mV
- 放电短路 (SCD)：±5mV
支持低至 1mΩ 的检测电阻器 (RSNS)
高侧保护
高 Vgs FET 驱动器
0V 充电（仅限 BQ2980）
CTR 引脚实现对系统复位/关断的 FET 超驰控制
通过外部 PTC 热敏电阻对 CTR 配置二次过热保护
电流消耗：
- NORMAL 模式：4μA
- SHUTDOWN 模式：0.1μA（最大值）
封装：8 引脚 X2QFN：1.50×1.50×0.37mm

应用领域

智能手机
平板电脑
移动电源
可穿戴设备

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	1.5V~5.5V
	放电截止电压	2.5V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	4uA
