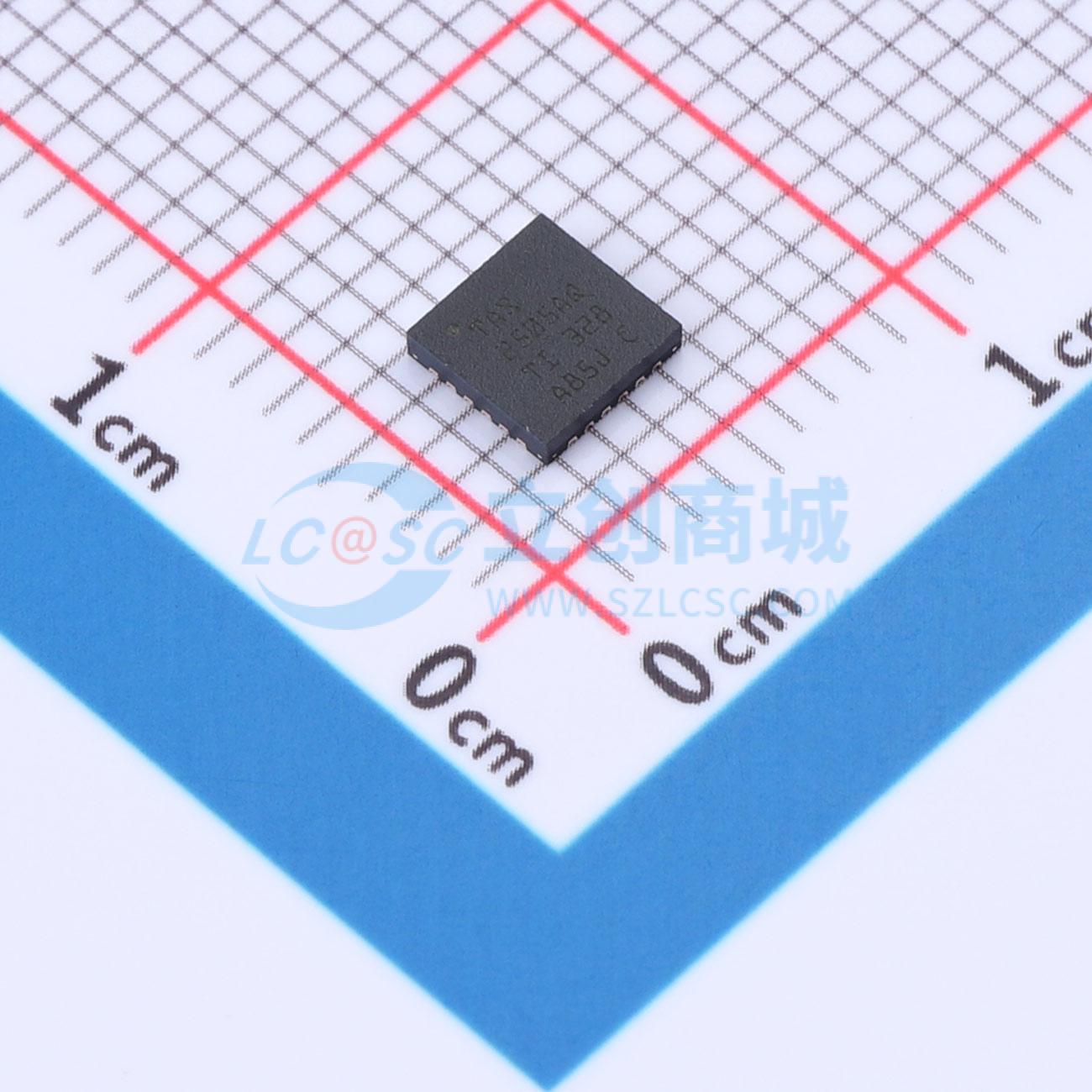

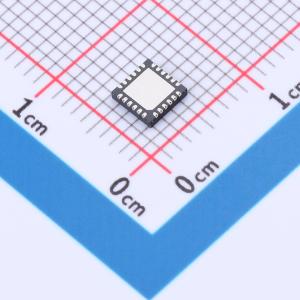

温馨提醒：图片仅供参考，商品以实物为准
TAS2505ATRGERQ1
支持数字和模拟输入的单声道D类扬声器放大器，具有可编程音频处理功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS2505ATRGERQ1
- 商品编号
- C36824341
- 商品封装
- VQFN-24
- 包装方式
- 编带
- 商品毛重
- 3.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.6Wx1@4Ω；1.7Wx1@8Ω | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | - | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 55dB | |
| 效率 | - | |
| 输入通道数 | 2个单端输入 | |
| 功能特性 | 内置音频处理；数字编程增益；自动静音/免噪音开关；集成PLL | |
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
TAS2505A-Q1是一款支持数字和模拟输入的单声道D类扬声器放大器。该器件用于汽车仪表组、紧急呼叫 (eCall) 和远程信息处理应用。直接I2S输入免除了音频信号路径对外部DAC的需求，集成式LDO支持单电源供电。该器件具有可编程音频处理功能。板载DSP支持低音增强、高音和EQ（多达6个双二阶滤波器）。片上PLL提供DSP所需的高速时钟。音量由寄存器控制。
商品特性
- 符合面向汽车应用的AEC-Q100标准，包括以下特性：
- 器件温度等级2：–40°C ~ 105°C环境工作温度范围
- 器件HBM ESD分类等级H2
- 器件CDM ESD分类等级C4B
- 单声道D类BTL扬声器放大器
- 10% THD_N时的功率为2.6W（4Ω，5.5V）
- 10% THD+N时功率为1.7W（8Ω，5.5V）
- 支持数字和模拟输入
- 单电源2.7V ~ 5.5V
- 负载诊断功能：
- 输出至GND短路
- 终端至终端短路
- 输出至电源短路
- 在温度范围内
- 支持9kHz ~ 96kHz的采样率
- 具有输出混合和电平控制功能的两个单端输入
- 嵌入式上电复位
- 可编程数字音频处理：
- 低音增强
- 高音
- EQ（多达6个双二阶滤波器）
- I2S，左平衡，右平衡，DSP和TDM音频接口
- 支持自动递增的I2C和SPI控制
- 24引脚VQFN可湿性侧面（汽车级）封装
应用领域
- 仪表组
- 自动紧急呼叫 (eCall)
- 远程信息处理
