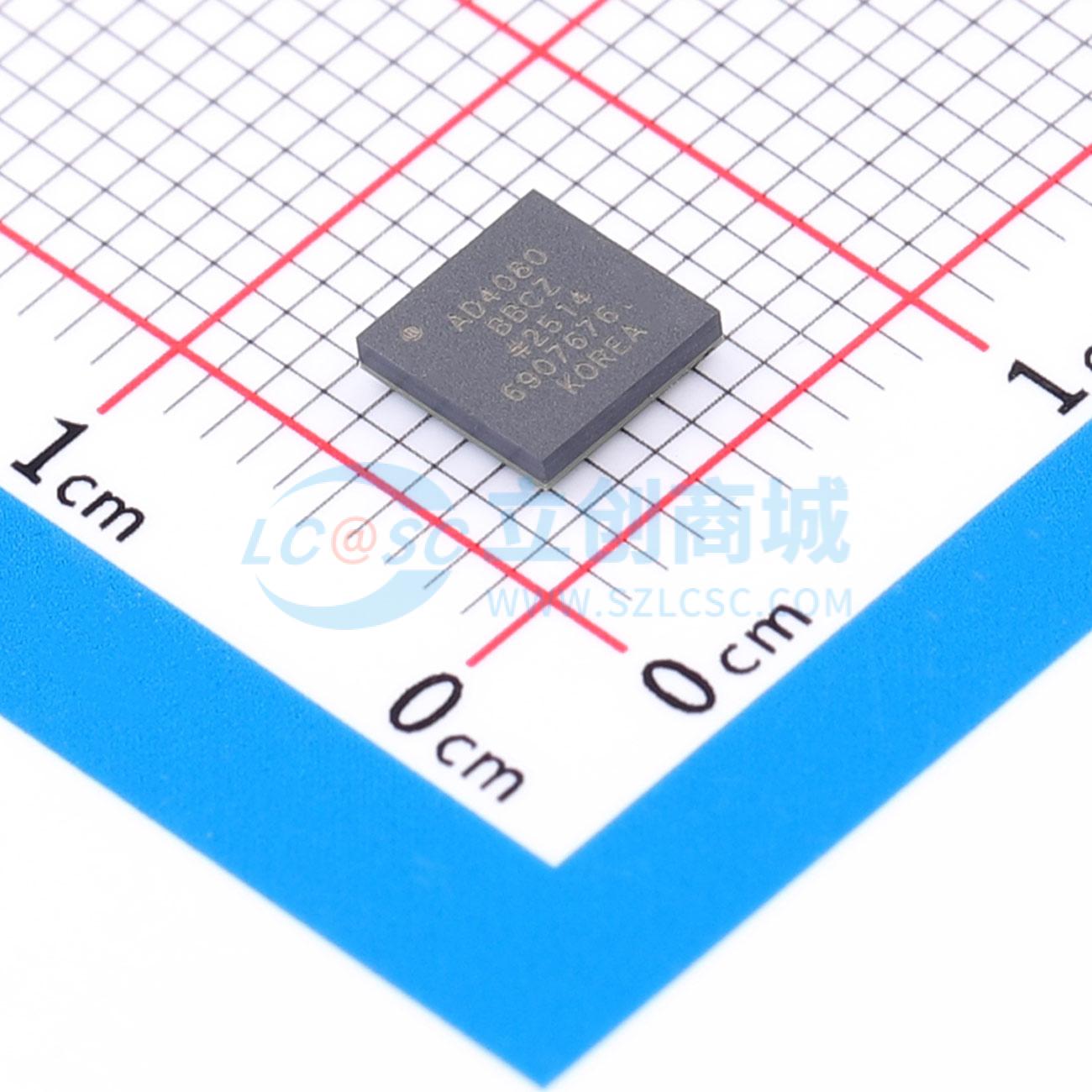

AD4080BBCZ实物图

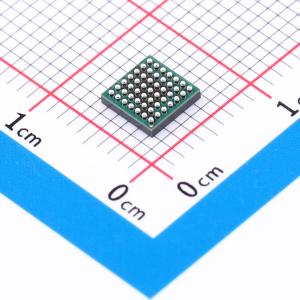

  • AD4080BBCZ商品缩略图

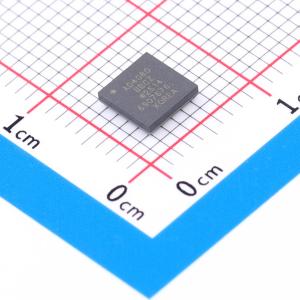

  • AD4080BBCZ商品缩略图

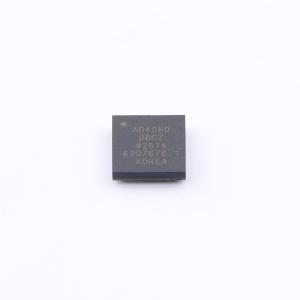

  • AD4080BBCZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD4080BBCZ

AD4080BBCZ

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
高速、低噪声、低失真、20位、易驱动的逐次逼近寄存器(SAR)模数转换器(ADC)。在超过1MHz的信号频率下保持高性能(信噪比和失真(SINAD)比>90dBFS),可用于各种精密、宽带宽数据采集应用。通过过采样以及集成数字滤波和抽取,可简化输入抗混叠滤波器设计,降低噪声并降低输出数据速率。易驱动特性降低了信号链复杂性和功耗,同时提高了通道密度和配套组件选择的灵活性
品牌名称
ADI(亚德诺)
商品型号
AD4080BBCZ
商品编号
C36822943
商品封装
CSPBGA-49(5x5)​
包装方式
托盘
商品毛重
5.06克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率(位)20
采样率40MHz
通道数1
工作电压-
接口类型LVDS;SPI
差分输入是
积分非线性-
工作温度-40℃~+85℃
属性参数值
信噪比93.6dB
时钟/振荡器外置
时钟频率(fc)40MHz;1.25MHz~40MHz
基准电压源内置
可变增益不支持
ADC架构SAR
静态电流-
功能特性软复位;内置数字滤波器;上电复位;FIFO缓存

商品概述

AD4080 是一款高速、低噪声、低失真的 20 位、具备 Easy Drive 特性的逐次逼近寄存器模数转换器。该器件在信号频率超过 1MHz 时仍能保持高于 90 dBFS 的信号噪声和失真比性能,使其能够服务于各种精密、宽带数据采集应用。对于不需要 AD4080 最低延迟的应用,可通过应用过采样以及集成的数字滤波和抽取功能来简化输入抗混叠滤波器设计,从而降低噪声并降低输出数据速率。 AD4080 的 Easy Drive 特性降低了信号链复杂度和功耗,同时提高了通道密度和配套元件选择的灵活性。其输入结构旨在最大限度地减少任何与输入相关的信号电流,从而减少转换器引起的建立伪影。连续采集架构允许在整个转换周期内进行建立,与其他高速数据转换器相比,减轻了 ADC 驱动器的建立和带宽要求。 AD4080 集成了多个简化数据转换器集成的要素:一个低漂移基准电压缓冲器、用于生成 ADC 内核和数字接口电源轨的低压差稳压器,以及一个 16K 结果数据先入先出存储器,可大大减轻数字主机的负载。此外,关键的电源和基准去耦电容器集成在封装内,以确保最佳性能、简化印刷电路板布局并减少整体解决方案的占板面积。

商品特性

  • 高性能:吞吐率 40MSPS,转换延迟 46.25ns
  • 积分非线性:典型值 ±4ppm,最大值 ±8ppm
  • 动态范围:94.6dBFS
  • 信噪比/总谐波失真:在 fIN = 1kHz 时,典型值 93.6dB/-110dB;在 fIN = 1MHz 时,典型值 93.5dB/-104dB
  • 噪声谱密度:167.6dBFS/Hz
  • 20 位分辨率,无失码
  • 低功耗:在 40MSPS、输入 -0.5dBFS 正弦波时,典型功耗 79.3mW
  • Easy Drive 全差分输入:6V p-p 差分输入范围
  • 连续信号采集
  • 线性化输入电流:5 μA/MSPS
  • 集成低漂移基准缓冲器和去耦
  • 集成共模电压生成
  • 数字特性和数据接口:转换结果先入先出存储器,深度 16K 样本
  • 数字平均滤波器,抽取比最高达 2 的 10 次方
  • SPI 配置
  • 可配置数据接口:单通道 DDR 串行 LVDS、双通道 DDR 串行 LVDS、单/四通道 SPI 数据接口
  • 封装:49 球,5 mm × 5 mm 芯片级封装球栅阵列,间距 0.65 mm
  • 集成电源去耦电容器
  • 工作温度范围:-40°C 至 +85°C

应用领域

  • 数字成像
  • 细胞分析
  • 光谱学
  • 自动测试设备
  • 高速数据采集
