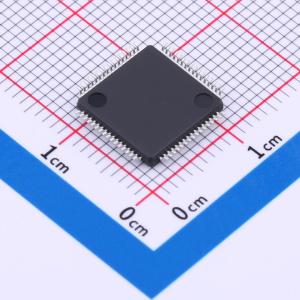

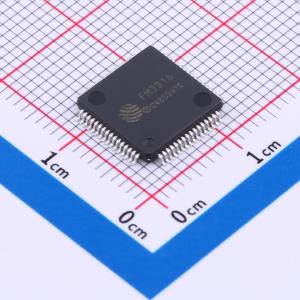

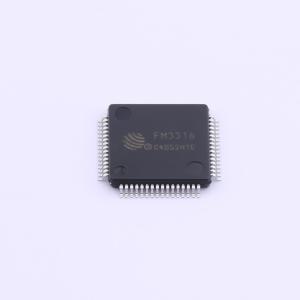

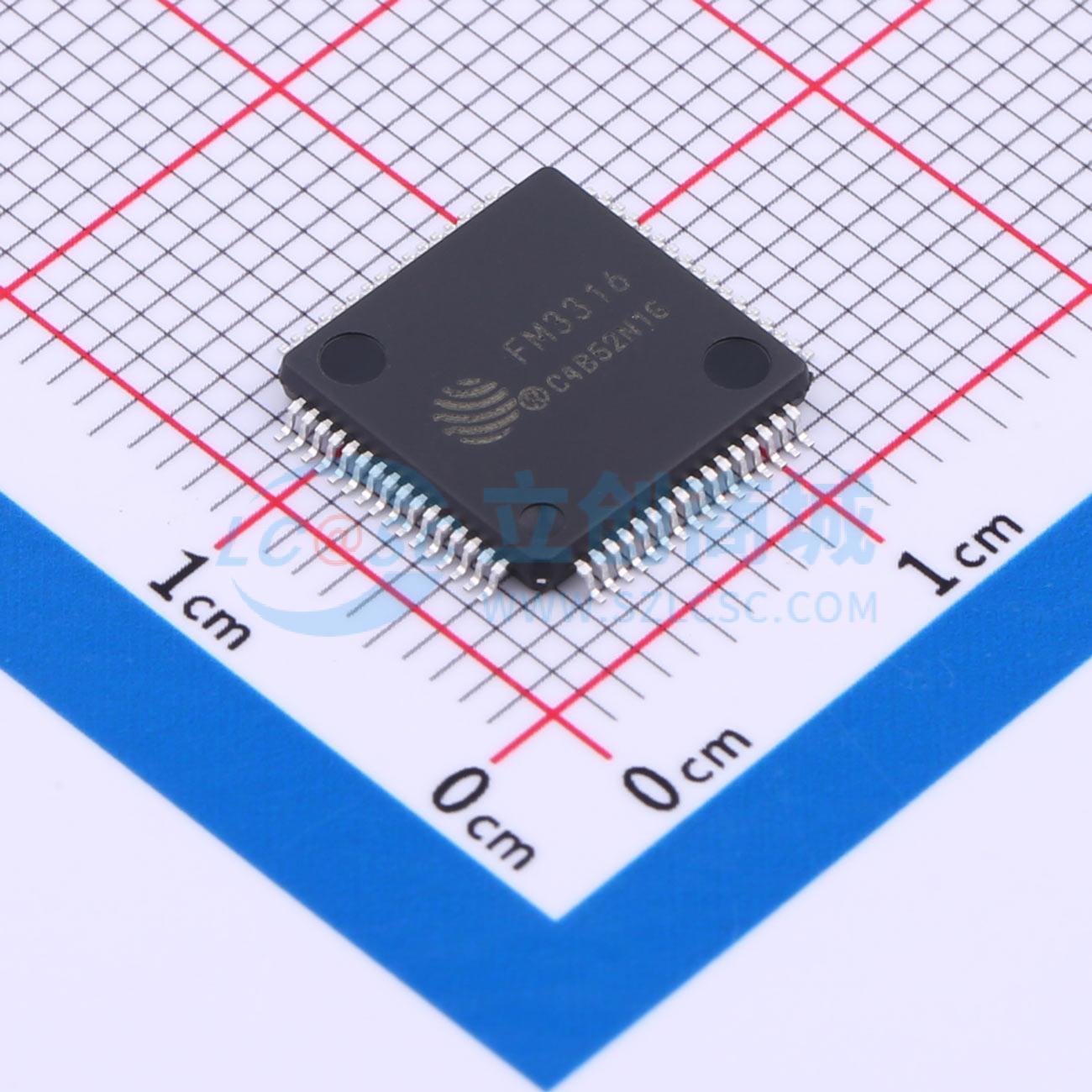

FM3316

FM3316/3313/3312是低功耗MCU芯片，具有16位增强型8xC251处理器内核、64KB FLASH程序存储器、4KB RAM，集成LCD、RTC、温度传感器、ADC以及UART、I2C、SPI、7816等通用外设接口，适用于各类电池供电类低功耗产品。

• 工作电压范围：1.8~5.5V
• 工作温度范围： -40℃~+85℃
• 典型工作电流全速运行功耗优于150uA/MHz
• 32KHz下低速运行功耗：10uA
• Sleep模式下带LCD显示： <5uA@3V
• Stop模式，RTC走时 + RAM保持 + CPU内核状态保持：1uA@3V
• Stop模式，RAM保持+CPU内核状态保持：0.6uA@3V
• 低功耗模式快速唤醒，典型唤醒时间20us
• 增强型8xC251指令集兼容CPU内核，休眠模式下保存内核状态
• Bird JTAG调试接口
• FLASH程序存储器：最大64K bytes程序空间，擦写周期100,000次，数据保存时间>10年（10,000次擦写后，85℃），支持在线升级
• 4K bytes RAM，带校验位，休眠模式下可保存所有内容
• 16个可配置外部引脚中断
• 所有引脚在休眠模式下保持状态
• 上电复位、下电复位
• 电源电压检测电路
• 11-bit ADC，可用于电压和温度检测，温度传感器精度优于 +/-2℃
• 硬件看门狗定时器
• 串口通信：最大支持4路UART，300~115200bps；最大支持1路7816；最大支持1路SPI，最高波特率8Mbps，主从模式；最大支持1路I2C主机，400K
• 双通道外设DMA
• 可编程CRC校验模块
• 定时器组：8bit通用定时器2，16bit通用定时器2；1个可编程计数器阵列，含1个16bit定时器和5个比较/捕捉模块；1个16bit低功耗定时器，可在休眠模式下工作；3个16bit 8051兼容定时器
• LCD驱动控制电路：最大支持4COM × 26SEG / 6COM × 24SEG，1/3 bias，支持片内电阻和片外电容两种模式，支持休眠显示
• 低功耗实时时钟日历（RTC），带有数字调校功能，调校精度+/-0.119ppm
• 片上可配置高速RC振荡器，可配置频率输出8/16/24MHz，出厂调校误差 +/-0.5%，全温区变化范围 +/-2%
• 低功耗32KHz晶体振荡器，带有停振检测电路（不支持FM3312）
• 片上低速RC振荡器，32KHz
• PLL，最高输出频率16.384MHz
• 软件可配置的低压检测电路
