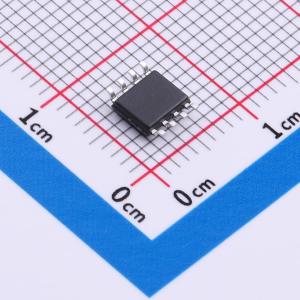

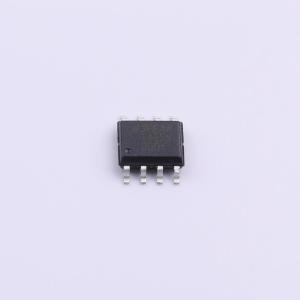

温馨提醒：图片仅供参考，商品以实物为准

TPT485N-SO1R

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: 3PEAK(思瑞浦)
商品型号: TPT485N-SO1R
商品编号: C3250055
商品封装: SO-8
包装方式: 编带
商品毛重: 0.0978克(g)

商品概述

在100 ms（tFS）内完成总线极性校正，性能超越EIA - 485标准要求数据速率：300 bps至500 kbps 支持两种配置：仅使用故障保护电阻；使用故障保护和差分终端电阻总线上最多可连接256个节点（1/8单位负载）宽电源电压范围：3V至5.5V 采用SOIC - 8封装，具备向后兼容性总线引脚保护：±18 kV HBM保护；±12 kV IEC61000 - 4 - 2接触放电保护

TPT485N是一款低功耗RS - 485收发器，具备自动总线极性校正和瞬态保护功能。热插拔时，该器件可在总线空闲的前100 ms内检测并校正总线极性。片上瞬态保护可使器件免受IEC61000 ESD和EFT瞬态影响。该器件拥有强大的驱动器和接收器，适用于严苛的工业应用。总线引脚具备强大的静电放电（ESD）防护能力，符合人体模型（HBM）、空气间隙放电和接触放电规范的高等级保护要求。该器件集成了差分驱动器和差分接收器，由单一5V电源供电。驱动器差分输出和接收器差分输入在内部相连，形成适用于半双工（两线总线）通信的总线端口。该器件具有较宽的共模电压范围，适用于长电缆多点应用。TPT485N采用SOP8封装，工作温度范围为 - 40℃至125℃。

商品特性

在100 ms（tFS）内完成总线极性校正，性能超越EIA - 485标准要求
数据速率：300 bps至500 kbps
支持两种配置：仅使用故障保护电阻；使用故障保护和差分终端电阻
总线上最多可连接256个节点（1/8单位负载）
宽电源电压范围：3V至5.5V
采用SOIC - 8封装，具备向后兼容性
总线引脚保护：±18 kV HBM保护；±12 kV IEC61000 - 4 - 2接触放电保护

应用领域

电表网络
暖通空调系统
DMX512网络

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	工作温度	-40℃~+125℃

	属性	参数值
	防护等级	IEC 61000-4-2
	类型	ESD
