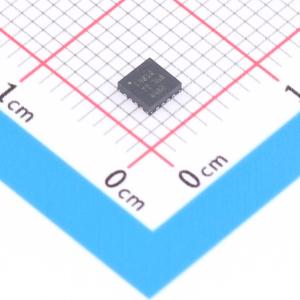

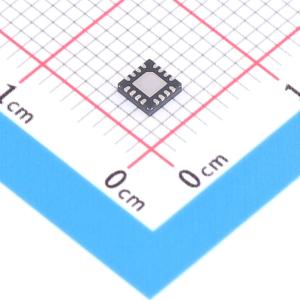

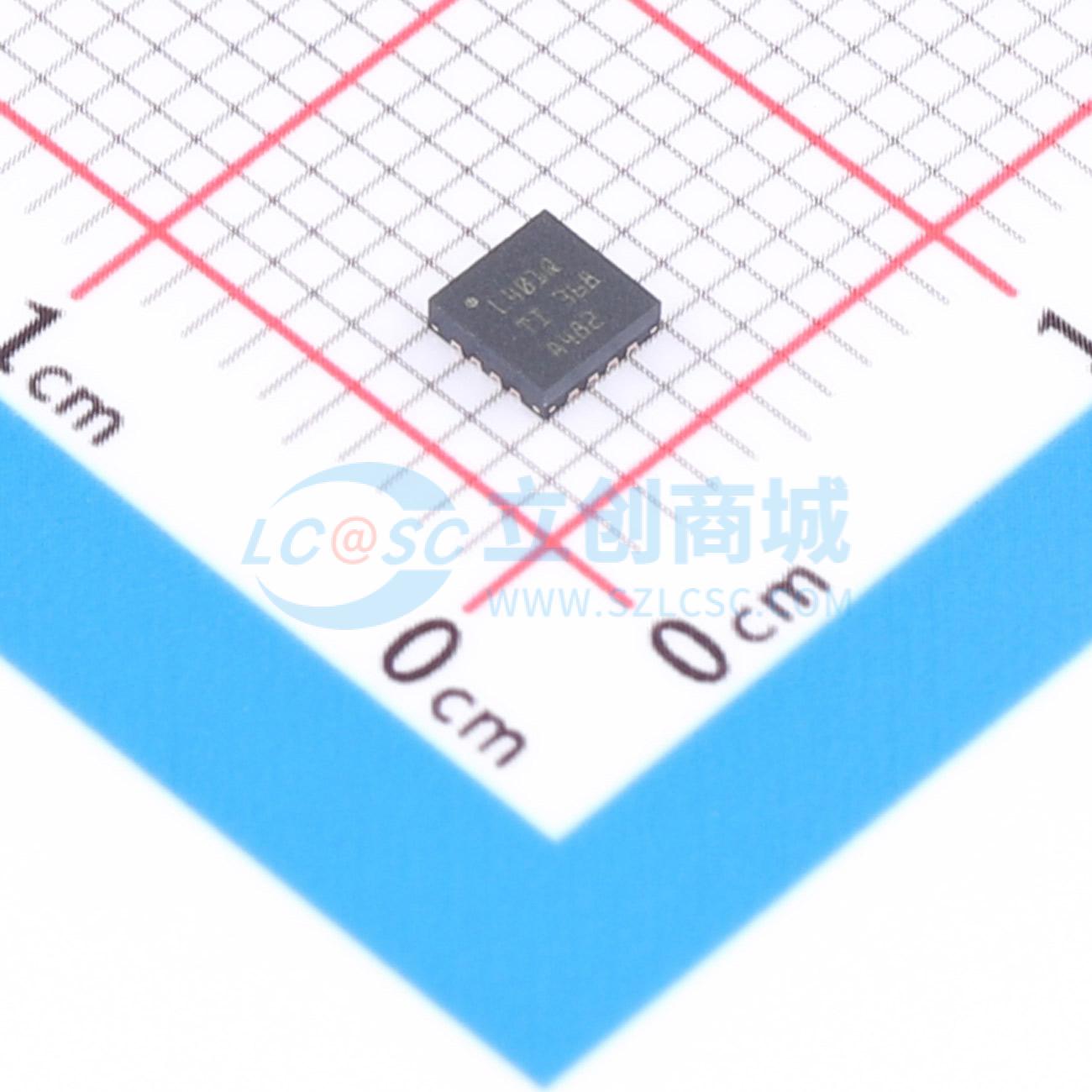

温馨提醒：图片仅供参考，商品以实物为准
LMH32401QWRGTRQ1
450-MHz可编程增益差分输出跨阻放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH32401QWRGTRQ1
- 商品编号
- C36659522
- 商品封装
- VQFN-16(3x3)
- 包装方式
- 袋装
- 商品毛重
- 6.766667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 3V~3.45V | |
| 功能特性 | 内置限流/输出保护；可编程增益模式；使能/关断功能 |
商品概述
LMH32401-Q1汽车级器件是一款可编程增益、单端输入转差分输出跨阻放大器，适用于光探测和测距（LIDAR）应用。LMH32401-Q1可配置为2 kΩ或20 kΩ增益，拥有1.5 Vpp输出摆幅，设计用于驱动100 Ω负载。LMH32401-Q1集成了100 mA钳位，可以保护放大器，使器件能够从过载输入条件快速恢复。该器件还集成了环境光消除电路，无需在光电二极管（PD）或雪崩光电二极管（APD）与放大器之间进行交流耦合，可节省电路板空间、降低系统成本；在需要直流耦合的应用中可关闭环境光消除电路。为了在放大器不使用时降低功耗，LMH32401-Q1通过EN引脚提供低功耗模式。放大器处于低功耗模式时，输出引脚为高阻态，该特性允许多个LMH32401-Q1放大器多路复用到单个ADC，EN控制引脚用作多路复用选择功能。
商品特性
- 通过AEC-Q100汽车应用认证
- 温度等级1:-40℃ 至 +125℃（TA）
- 集成可编程增益:2 kΩ 或 20 kΩ
- 增益为2 kΩ、CPD = 1 pF时，带宽为450 MHz
- 增益为2 kΩ、CPD = 1 pF时，输入参考噪声为250 nARMS
- 增益为2 kΩ、CPD = 1 pF时，上升和下降时间为0.8 ns
- 增益为20 kΩ、CPD = 1 pF时，带宽为275 MHz
- 增益为20 kΩ、CPD = 1 pF时，输入参考噪声为49 nARMS
- 增益为20 kΩ、CPD = 1 pF时，上升和下降时间为1.3 ns
- 集成环境光消除功能
- 集成100-mA保护钳位
- 集成输出多路复用器
- 输出摆幅:1.5 Vpp
- 静态电流:30 mA
- 封装为16引脚可润湿侧翼VQFN
应用领域
- 机械扫描LIDAR
- 固态扫描LIDAR
- 工业机器人LIDAR
