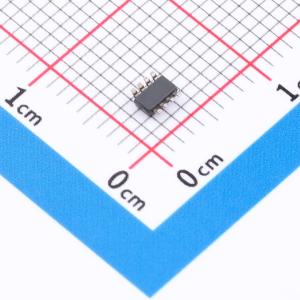

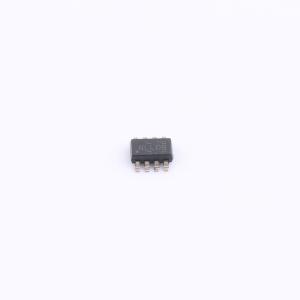

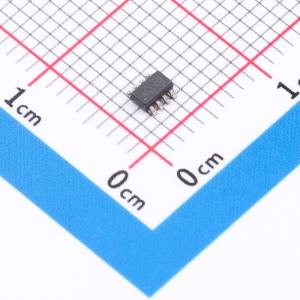

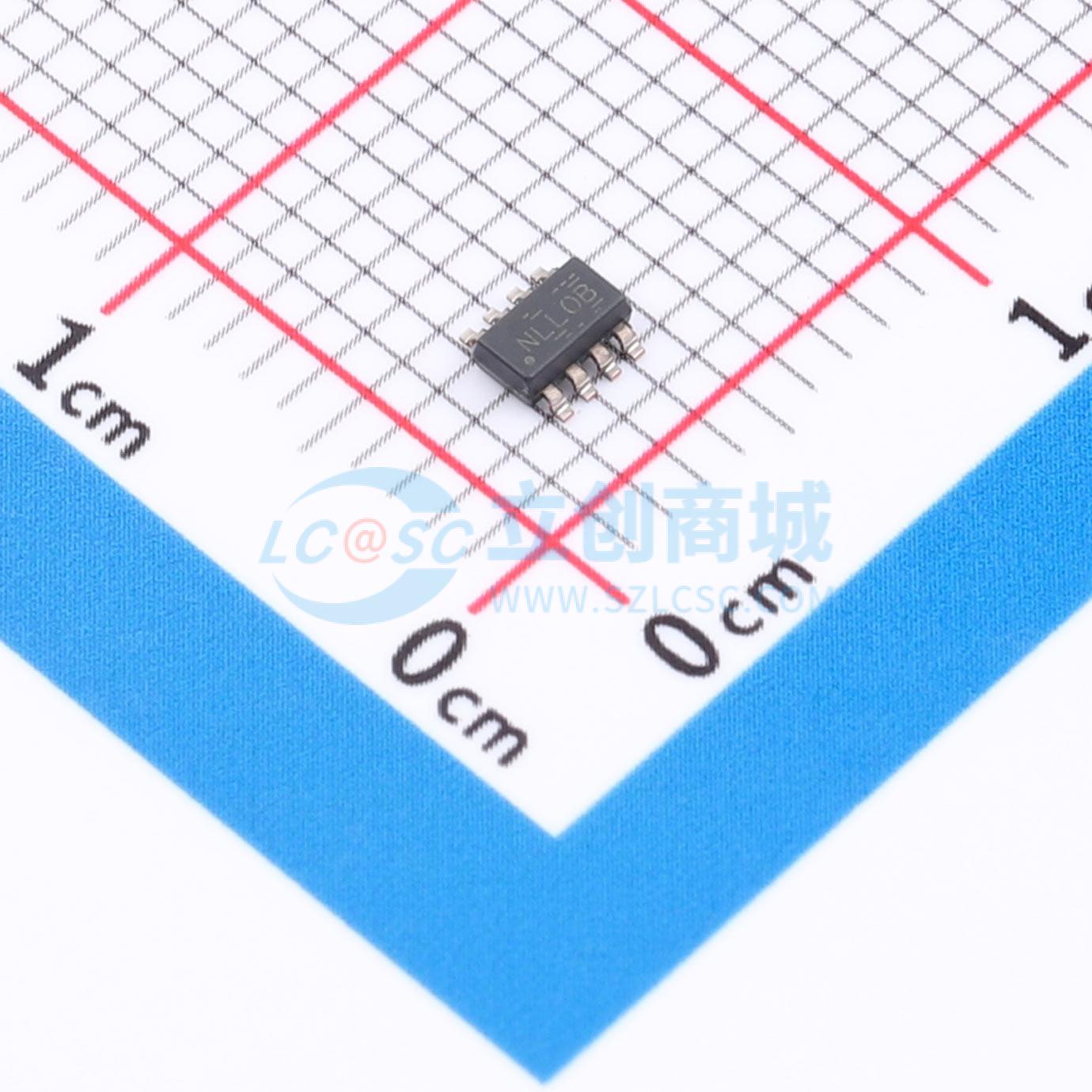

TPS35AA17AGADDFR

超低功耗精密电压监控器与精密超时看门狗定时器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS35AA17AGADDFR
商品编号: C36662091
商品封装: SOT-23-8
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

TPS35 是一款典型功耗250nA的超低功耗器件，集成了精密电压监控器和可编程超时看门狗定时器。TPS35支持欠压监控的宽阈值等级，在规定温度范围内精度为1.2%。TPS35提供高精度超时看门狗定时器，具备多种特性，可满足广泛应用需求。超时看门狗定时器可由工厂编程，也可由用户通过外接电容编程。可通过逻辑引脚组合实时更改定时器值。看门狗还具备启用/禁用、启动延迟、独立WDO引脚等独特功能。RESET或WDO延迟可通过工厂编程的默认延迟设置设定，也可通过外接电容编程。器件还提供锁存输出操作，输出将保持锁存状态，直到监控器或看门狗故障被清除。TPS35提供小型6引脚WSON和8引脚SOT-23封装可选。

商品特性

看门狗超时可工厂编程或用户编程
最大±10%定时器精度，工厂编程范围为1ms至100s
复位延迟可工厂编程或用户编程
最大±10%定时器精度，工厂编程选项范围为2ms至10s
输入电压范围:VDD = 1.04 V 至 6.0 V
固定阈值电压范围:1.05 V 至 5.4 V
阈值电压以50mV步长可选
电压阈值最大精度为1.2%
内置迟滞，典型值为5%
典型超低电源电流:IDD = 250 nA
提供开漏、推挽输出类型，均为低电平有效输出
看门狗可启用/禁用
看门狗启动延迟范围:无延迟至10s
实时定时器扩展范围:1X 至 256X
锁存输出选项
支持MR功能

应用领域

机器人伺服驱动器
混合模块（Al、AO、DI、DO）
HVAC控制器
电表
输液泵
手术设备

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.04V~6V
	复位有效电平	低电平有效

	属性	参数值
	阈值电压	1.85V
	受监控电压数	1
	工作温度	-40℃~+125℃
	静态电流(Iq)	250nA
