温馨提醒：图片仅供参考，商品以实物为准

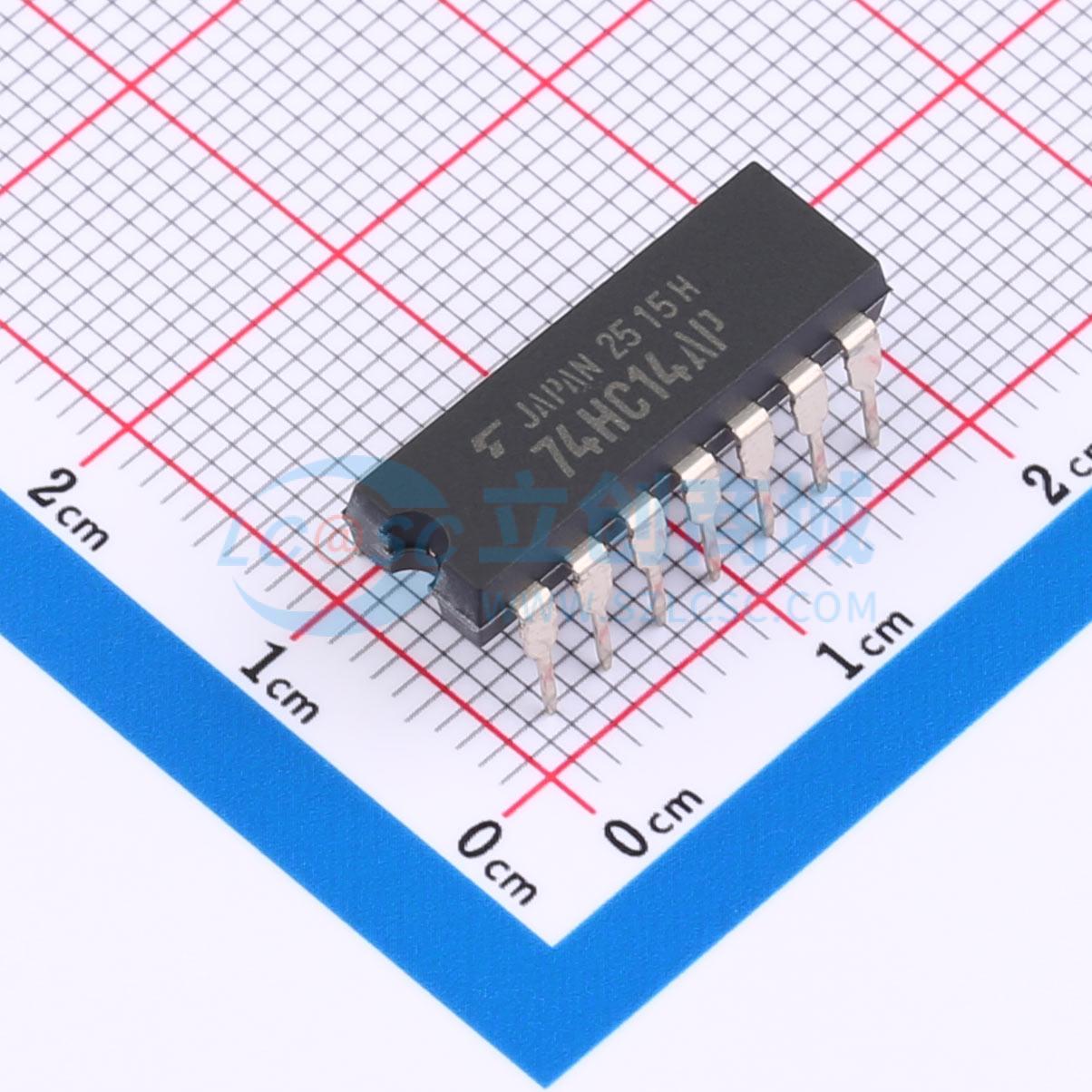

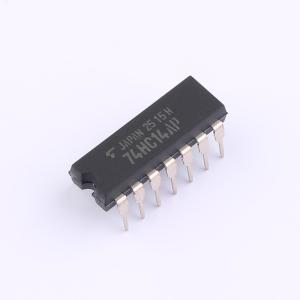

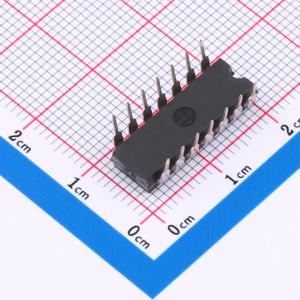

TC74HC14APF
六施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TC74HC14A是一款采用硅栅C2MOS技术制造的高速CMOS施密特反相器。它在保持CMOS低功耗的同时，能实现与等效LSTTL类似的高速运行。引脚配置和功能与TC74HC04A相同，但输入具有25% VCC的滞后特性，凭借其施密特触发器功能，TC74HC14A可用作线路接收器，接收缓慢的输入信号
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74HC14APF
- 商品编号
- C3272294
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 2.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 300mV~1.5V | |
| 输出高电平(VOH) | 4.4V | |
| 低电平范围(VOL) | 100mV | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能 |
