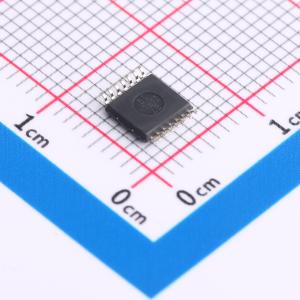

温馨提醒：图片仅供参考，商品以实物为准
74VHC04FT
74VHC04FT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74VHC04FT是一款采用硅栅C2MOS技术制造的先进高速CMOS反相器。它能实现与等效双极型肖特基TTL类似的高速运行，同时保持CMOS的低功耗特性。内部电路由包括缓冲输出在内的三级电路组成，具有高抗噪能力和稳定的输出
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHC04FT
- 商品编号
- C3272899
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 系列 | 74VHC系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
六反相器
74VHC04FT 是一种采用硅栅 C2MOS 技术制造的高速 CMOS 反相器。它在保持 CMOS 低功耗的同时，实现了与等效双极肖特基 TTL 相似的高速操作。内部电路由包括缓冲输出在内的3个阶段组成，提供了高噪声抑制能力和稳定的输出。输入保护电路确保可以在不考虑电源电压的情况下将 0 到 5.5 V 的电压施加到输入引脚上。该器件可用于 5V 和 3V 系统之间的接口以及如电池备份的双电源系统。该电路可防止因电源和输入电压不匹配而导致的器件损坏。
