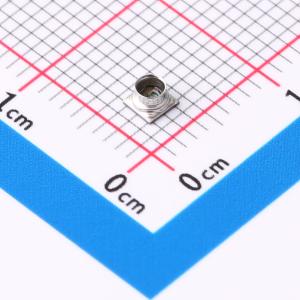

LPS27HHTWTR
MEMS压力传感器:带嵌入式温度传感器的260 - 1260 hPa绝对数字输出气压计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MEMS 压力传感器:260-1260 hPa 绝对数字输出气压计,带防水封装中的嵌入式温度传感器
- 品牌名称
- ST(意法半导体)
- 商品型号
- LPS27HHTWTR
- 商品编号
- C3253631
- 商品封装
- CCLGA-10(2.7x2.7)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压力传感器 | |
| 压力范围 | 26Kpa~1.26bar | |
| 工作电压 | 1.7V~3.6V | |
| 待机电流 | 900nA | |
| 接口类型 | SPI;I2C | |
| 模组 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 绝对精度 | 0.5hpa | |
| 相对精度 | 0.025hpa | |
| 功能特性 | 片内温度补偿;集成ADC与数字接口;片内温度输出;片内校准与非易失存储;集成信号放大器 | |
| 温度偏移系数(TCO) | - | |
| 响应时间 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
LPS27HHTW是一款超紧凑压阻式压力传感器,可作为数字输出气压计使用。该设备还嵌入了温度传感器以监测环境温度,包含传感元件和IC接口,通过I²C、MIPI I3C或SPI从传感元件向应用传递数据。传感元件用于检测压力,由采用专用工艺制造的悬浮膜组成。LPS27HHTW采用带金属盖的陶瓷LGA封装,保证在-40℃至+85℃的温度范围内工作,封装上有孔允许外部压力到达传感元件,IC内部的凝胶可保护电子元件免受水的影响,金属盖通过电气接地以提高ESD鲁棒性。该设备为高分辨率数字输出压力传感器,完整设备包括基于压阻惠斯通电桥方法的传感元件和IC接口,IC接口将传感元件的数字信号传递给应用。完整的测量链由低噪声放大器组成,该放大器使用模数转换器将MEMS传感器(压力和温度)的电阻不平衡转换为模拟电压。压力和温度数据可通过I²C/MIPI I3C/SPI接口访问,使设备特别适合与微控制器直接接口。LPS27HHTW具有数据就绪信号,指示何时有新的压力和温度测量数据可用,从而简化使用该设备的数字系统中的数据同步。
商品特性
- 带防水封装的压力传感器
- 灌封凝胶和接地金属盖
- 压力范围260至1260hPa
- 电流消耗低至4μA
- 压力精度0.5hPa
- 低压传感器噪声0.7Pa
- 温度精度±1.5℃
- 嵌入式温度补偿
- 24位压力数据输出
- 输出数据速率(ODR)从1Hz到200Hz
- SPI、I²C或MIPI I3C接口
- 嵌入式FIFO
- 中断功能:数据就绪、FIFO标志、压力阈值
- 供电电压1.7至3.6V
- ECOPACK无铅兼容
- 高分辨率数字输出
- 数据就绪信号简化数据同步
应用领域
- 便携式设备的高度计和气压计
- GPS应用
- 气象站设备
- 运动手表
- 电子烟
- 水深监测
- 气体计量
