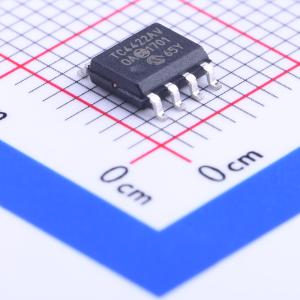

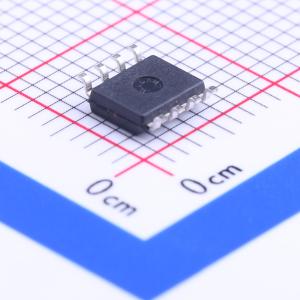

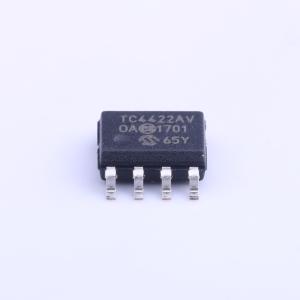

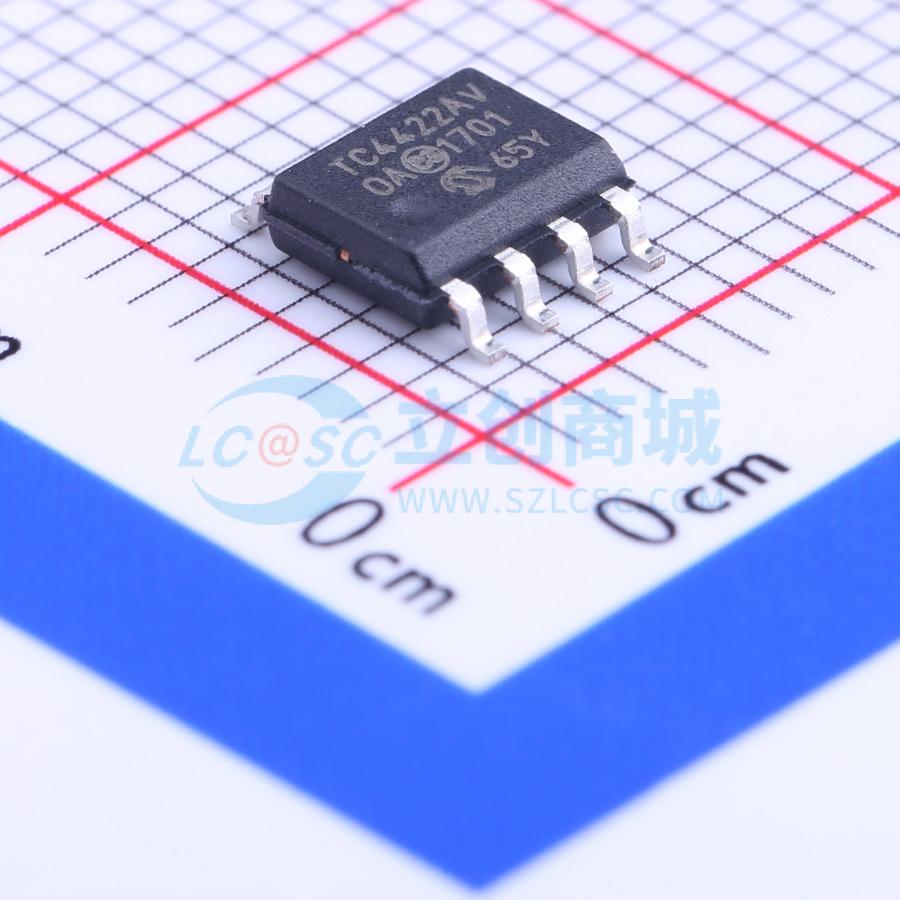

TC4422AVOA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于超大负载线路的线路驱动器；脉冲发生器；驱动大功率的MOSFET和IGBT；本地电源开关；电机和螺线管驱动器；LF起动器。这些器件是强电流缓冲器／驱动器，能够驱动大功率MOSFET或绝缘栅双极型晶体管（IGBT）。除具有匹配的输出上升和下降时间外，还具有匹配的上升沿和下降沿传输时延。还具有极低的交叉导通电流，可以降低器件的总功耗。这些器件基本上不受任何干扰因素的影响，除非直接过压或功耗过大。只要在其功率和电压范围内，任何情况下都不会闭锁。当接地端的地弹反射小于等于5V的情况下，这些器件不会受损或产生误操作。它们还可以承受被强制返回到输出端的任何极性的大于1A的感应电流，而不会造成器件损害或逻辑混乱。另外，所有引脚都被充分地保护，能承受最高为4kV的静态放电。输入端可以由TTL或CMOS（3V至18V）直接驱动。此外，输入端有300mV的迟滞电压，可以防止噪声干扰，并允许使用缓慢上升或下降的波形来驱动器件。采用表面贴装和过孔封装形式，并且具有宽的工作温度范围，适合于大多数需要很高的门／线路容性驱动的应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC4422AVOA
商品编号: C37183
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

用于超大负载线路的线路驱动器；脉冲发生器；驱动大功率的MOSFET和IGBT；本地电源开关；电机和螺线管驱动器；LF起动器。这些器件是强电流缓冲器／驱动器，能够驱动大功率MOSFET或绝缘栅双极型晶体管（IGBT）。除具有匹配的输出上升和下降时间外，还具有匹配的上升沿和下降沿传输时延。还具有极低的交叉导通电流，可以降低器件的总功耗。这些器件基本上不受任何干扰因素的影响，除非直接过压或功耗过大。只要在其功率和电压范围内，任何情况下都不会闭锁。当接地端的地弹反射小于等于5V的情况下，这些器件不会受损或产生误操作。它们还可以承受被强制返回到输出端的任何极性的大于1A的感应电流，而不会造成器件损害或逻辑混乱。另外，所有引脚都被充分地保护，能承受最高为4kV的静态放电。输入端可以由TTL或CMOS（3V至18V）直接驱动。此外，输入端有300mV的迟滞电压，可以防止噪声干扰，并允许使用缓慢上升或下降的波形来驱动器件。采用表面贴装和过孔封装形式，并且具有宽的工作温度范围，适合于大多数需要很高的门／线路容性驱动的应用。

商品特性

高峰值输出电流：10A（典型值）
输出级低穿通电流／交叉导通电流
宽输入供电电压范围：-4.5V至18V
高连续输出电流：2A(最大值)
匹配的快速上升和下降时间：负载为4700pF时为15ns；负载为47,000pF时为135ns
匹配的短传输时延：42ns（典型值）
低供电电流：逻辑1输入—130μA(典型值)；逻辑0输入—33μA(典型值)
输出阻抗低：1.2Ω（典型值）
闭锁保护：可承受1.5A的反向输出电流
输入端可承受最高为 -5V的输入电压
与TC4420/TC4429和TC4421/TC4422 MOSFET驱动器引脚兼容
节省空间并增强散热的8引脚DFN封装

应用领域

用于超大负载线路的线路驱动器
脉冲发生器
驱动大功率的MOSFET和IGBT
本地电源开关
电机和螺线管驱动器
LF起动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	10A
	拉电流(IOH)	10A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	28ns
	下降时间(tf)	26ns
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	35uA
