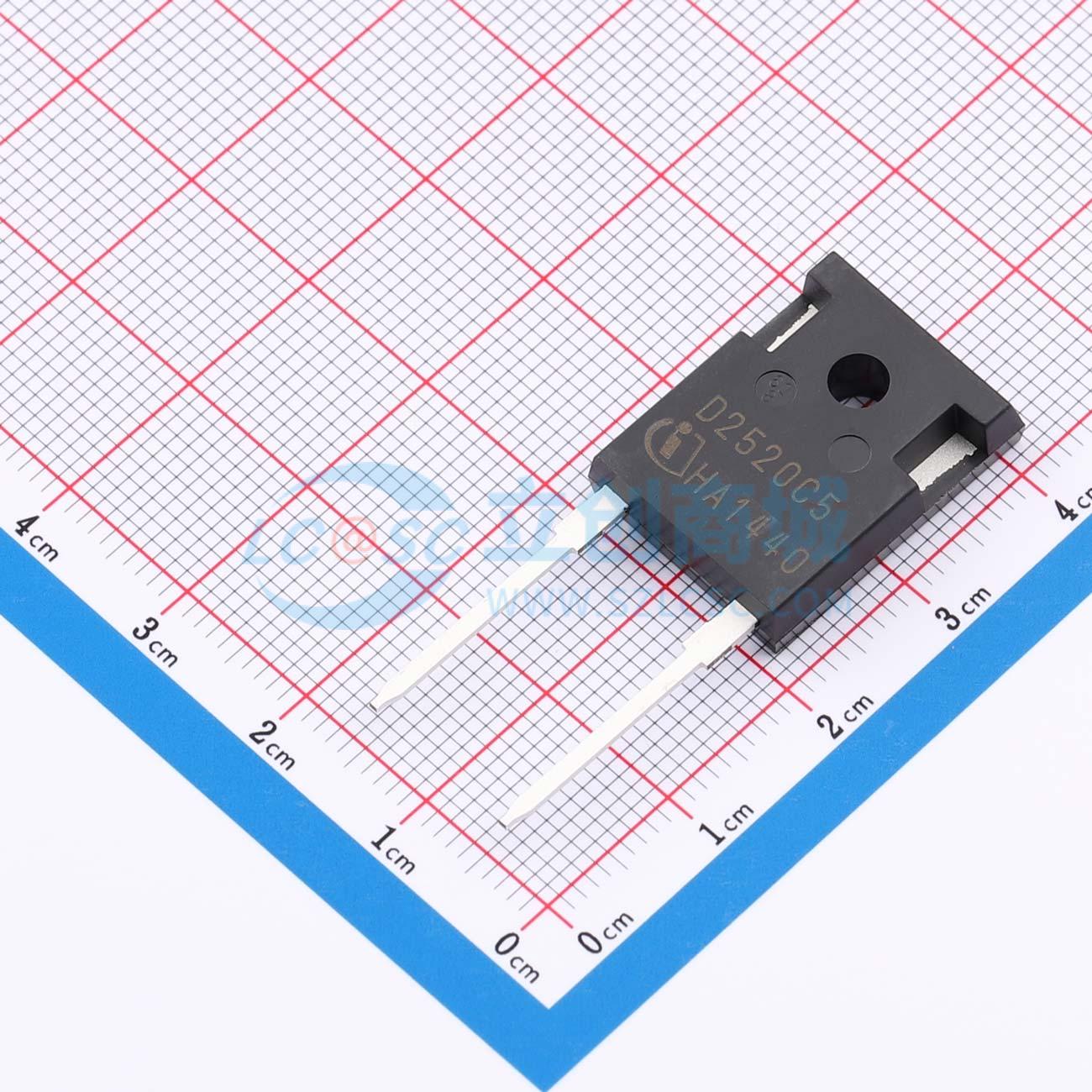

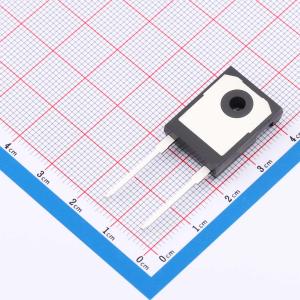

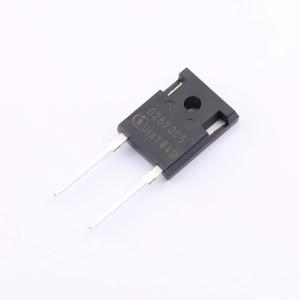

温馨提醒：图片仅供参考，商品以实物为准
IDWD25G200C5XKSA1
SiC肖特基二极管2000V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VRRM = 2000 V。 IF = 25 A。 VF = 1.5 V。 无反向恢复电流/无正向恢复。 高浪涌电流能力。 温度无关的开关特性。应用：串式三相逆变器。 电动汽车充电
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IDWD25G200C5XKSA1
- 商品编号
- C36430470
- 商品封装
- TO-247-2
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 25A | |
| 正向压降(Vf) | 1.75V@25A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 2kV | |
| 反向电流(Ir) | 375uA@2000V | |
| 非重复峰值浪涌电流 (Ifsm) | 1150A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- VRRM = 2000 V
- IF = 25 A
- VF = 1.5 V
- 无反向恢复电流/无正向恢复
- 高浪涌电流能力
- 温度无关的开关行为
- 即使在高温下也具有低正向电压
- 紧密的正向电压分布
- 规定的 dv/dt 鲁棒性
- 采用XT互连技术，实现卓越的热性能
应用领域
- 组串式三相逆变器
- 电动汽车充电
