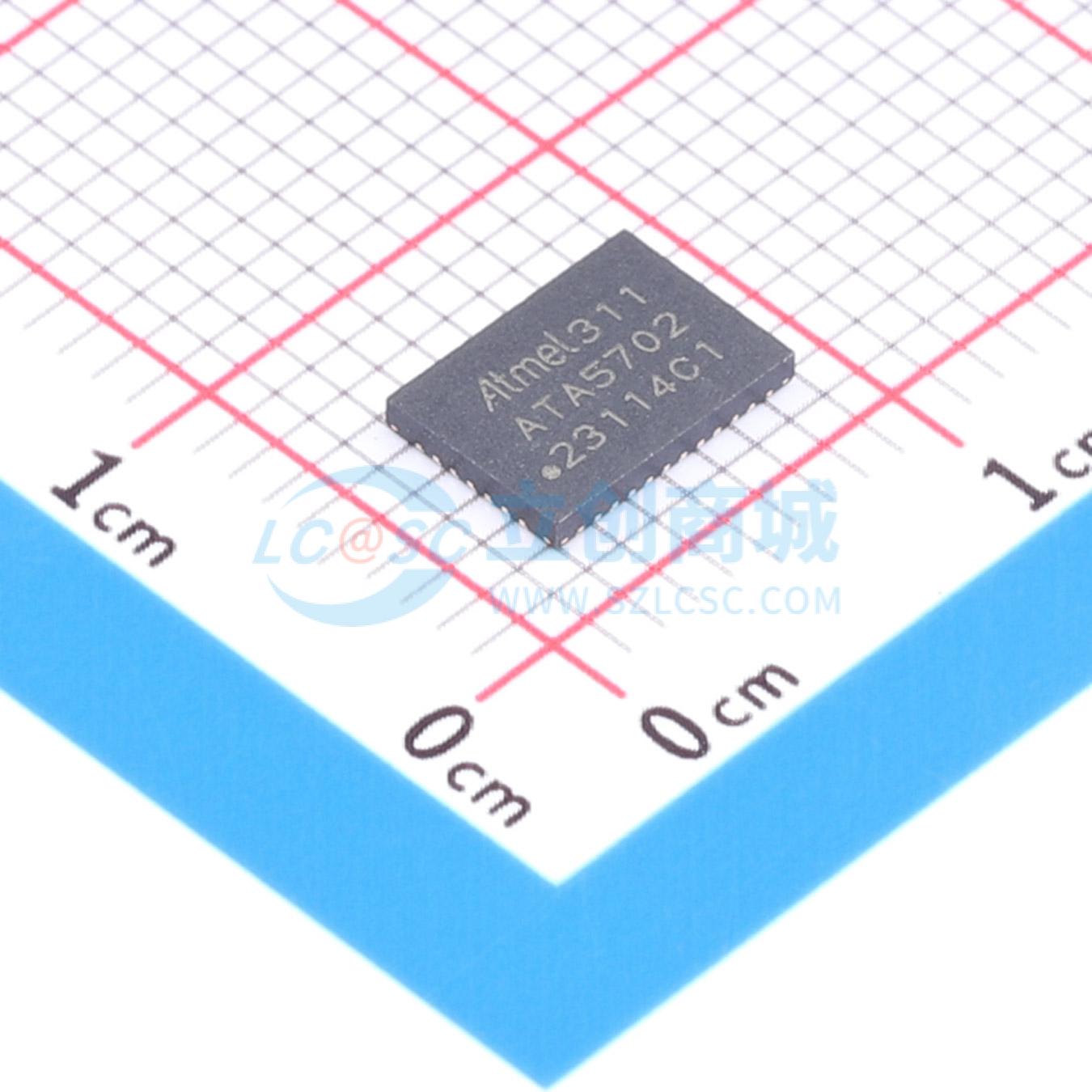

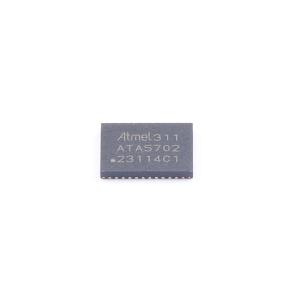

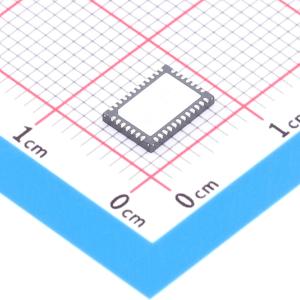

ATA5702F1000M-WDQW

ATA5700/ATA5702是一款高度集成的超低功耗汽车门禁控制器，适用于被动进入/被动启动（PEPS）和远程无钥匙进入（RKE）应用，在单个QFN 38封装中嵌入了AVR 8位微控制器。该器件包括一个高灵敏度的3D低频（LF）接收器、一个防盗器前端和一个超高频（UHF）幅移键控（ASK）/频移键控（FSK）射频（RF）发射器。它将超低功耗LF技术与出色的RF性能相结合。

低功耗微控制器基于AVR增强型精简指令集计算机（RISC）架构。它拥有丰富的数字外设，包括看门狗定时器、实时计数器（RTC）、几个8/16位定时器、串行接口（SPI、TWI）和19个通用输入输出（GPIO）端口。它配备了低功耗存储器，如静态随机存取存储器（SRAM）、32 KB闪存和安全电可擦可编程只读存储器（EEPROM）。

此外，内核由节能协处理单元支持，如强大的高级加密标准（AES）加密引擎和自主运行协议处理单元，以支持LF接收器和应答器的数据通信。

高灵敏度的3D LF接收器使集成电路（IC）能够在低功耗待机模式下持续监听唤醒模式。如果IC被唤醒并处于活动状态，LF接收器将作为数据通信的接收路径。结合集成且高度精确的对数3D接收信号强度指示器（RSSI），LF接收器支持PEPS定位要求。

RSSI控制单元支持对数到线性转换、3D矢量和计算以及RSSI校准算法。

ATA5702具有一个采用分数N锁相环（PLL）实现的RF发射器，用于实现高数据速率，并具备高斯波形整形能力。发射器设计用于310 MHz至318 MHz、418 MHz至477 MHz和836 MHz至956 MHz范围内的ISM频段。

为支持防盗器功能，IC为无电池应急操作做好了准备。它包含一个内置的3D应答器前端，用于通过LF天线进行无线供电和双向通信。

ATA5700/ATA5702凭借其低功耗AVR RISC微控制器、高性能安全AES加密单元以及节能数字和模拟外设，再加上足够的存储空间，为PEPS应用做好了充分准备。

• 防盗器和PEPS功能的系统解决方案
• 可选集成开源防盗器软件栈，支持汽车防盗器
• 电源电压范围为2.0V至4.2V
• 温度范围为-40°C至+85°C
• 所有引脚具有出色的ESD保护（±4 kV HBM）
• 5×7 mm²小型QFN 38引脚封装，引脚可焊边
• 32 K字节闪存
• EEPROM，25°C下100000次写入周期，20年数据保留
• 安全EEPROM - 灵活的内存锁定和保护功能
• SRAM
• 19个通用I/O
• 2个SPI、2个TWI接口，调试线
• 128位AES加密单元
• 安全快速直接访问AES密钥存储器
• 增强型LF调试功能（LF接收器和应答器信号输出模式）
• 低功耗上电复位（POR）和欠压检测
• 用于电池监控的电压监视器
• 支持100 kHz至150 kHz的LF频率范围
• 3D天线集成谐振频率调谐
• 3D天线集成品质因数调谐
• 可编程高和低品质因数接收模式
• 数据速率：载波为125 kHz时为1.95、3.9和7.8 Kbit/s，OOK，曼彻斯特编码
• 可编程曼彻斯特违规代码（1/2位步长，最大2位L/H）
• 可编程唤醒接收器灵敏度，可达10米范围
• 所有三个通道的低电源电流（扩展掉电监听模式）
• 超低功耗LF轮询模式，延长电池寿命
• 同时对所有三个通道进行快速对数9位数字RSSI场强测量
• 由于内部校准程序，对通道间因老化、漂移和电源电压变化导致的增益损伤具有高RSSI精度
• RSSI控制单元支持对数到线性转换、矢量和计算以及校准算法
• 应答器操作（电容充电、间隙检测和负载调制）在所有三个通道上并行进行，有无电池均可
• 无电池操作，耦合系数低至<1%
• 双相、曼彻斯特调制，可编程NRZ代码插入以实现代码违规
• 自主运行编解码器，增强LF通信范围：曼彻斯特（上行链路）和BPLM、QPLM电报（下行链路）
• 数据速率：载波为125 kHz时为1.95和3.9 Kbit/s，OOK，曼彻斯特和双相编码
• 电源管理单元
• 支持UHF频率范围，使用一个24.305 MHz晶体
• 低频段 - 310至318 MHz，418至477 MHz
• 高频段 - 836至956 MHz
• 可编程通道频率，采用分数N PLL
• 可编程输出功率为-12至+14.5 dBm
• 支持的调制方式 - ASK、FSK和GFSK（FSK频偏：±0.375至±93 kHz）
• 数据速率高达80 Kbit/s（缓冲，曼彻斯特编码）
• 环形天线集成谐振频率调谐
