温馨提醒：图片仅供参考，商品以实物为准

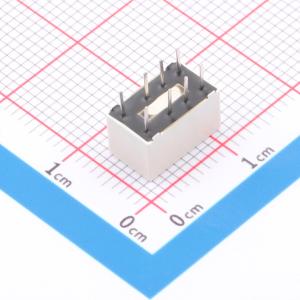

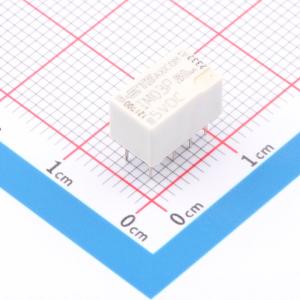

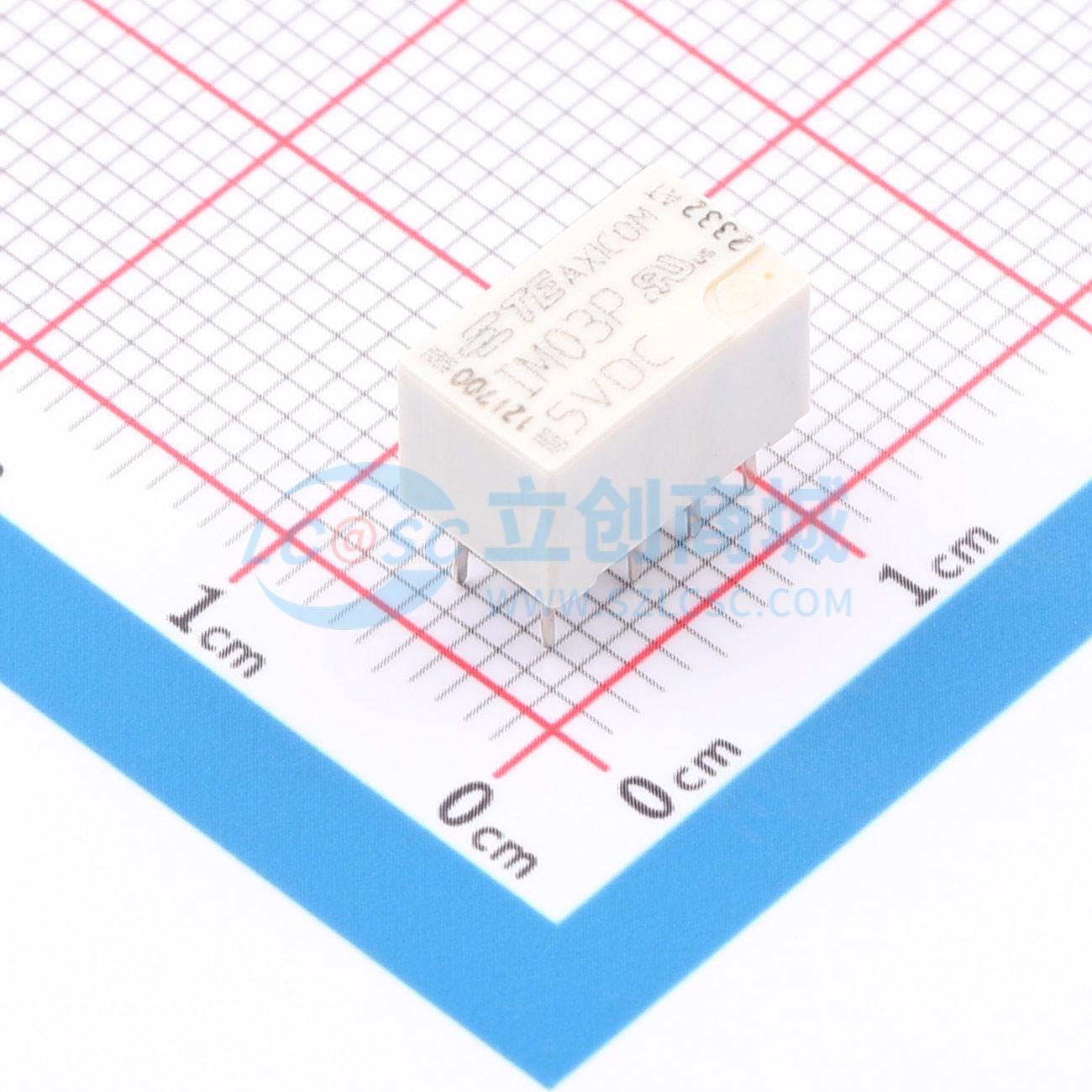

IM03PNS
5V 两组转换:2C(双刀双掷转换)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 尺寸：10x6mm，厚度5.65mm，最小电路板空间60mm²。开关电流：2/5A。开关功率：60W/62.5VA。开关电压：220VDC/250VAC。线圈功耗低，标准型140mW，高灵敏度型100mW，超高灵敏度型50mW，双稳态型100mW。高介电和浪涌能力，断开触点间高达2500Vrms，线圈与触点间高达2500Vrms。高机械抗冲击性，高达50g
- 商品型号
- IM03PNS
- 商品编号
- C36314156
- 商品封装
- DIP,10x5.7mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 5V | |
| 触点形式 | 两组转换:2C(双刀双掷转换) | |
| 触点容量(电阻负载) | 270mA@220VDC；2A@30VDC；250mA@250VAC | |
| 最大切换电压 | 250V@AC；220V@DC | |
| 触点材料 | PdRu+镀金 |
| 属性 | 参数值 | |
|---|---|---|
| 额定线圈功率 | 140mW | |
| 线圈电阻 | 178Ω | |
| 动作时间 | 1ms | |
| 接触电阻 | 50mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
该继电器为纤细型，尺寸为10x6mm，低外形高度为5.65mm，最小电路板占用空间为60平方毫米。开关电流为2/5A，开关功率为60W/62.5VA，开关电压为220VDC/250VAC。线圈功耗低，标准版本为140mW，高灵敏度版本为100mW，超高灵敏度版本为50mW，双稳态版本为100mW。具有高介电和浪涌能力，断开触点间高达2500Vrms，线圈与触点间高达2500Vrms。具备高达50g的高机械抗冲击能力。
商品特性
- 纤细型设计，10x6mm尺寸
- 低外形高度5.65mm
- 最小电路板占用空间60平方毫米
- 开关电流2/5A
- 开关功率60W/62.5VA
- 开关电压220VDC/250VAC
- 低线圈功耗，不同版本功耗不同
- 高介电和浪涌能力，触点间和线圈与触点间达2500Vrms
- 高机械抗冲击能力达50g
应用领域
- 电信
- 接入和传输设备
- 光网络终端
- 调制解调器
- 办公和商业设备
