温馨提醒：图片仅供参考，商品以实物为准

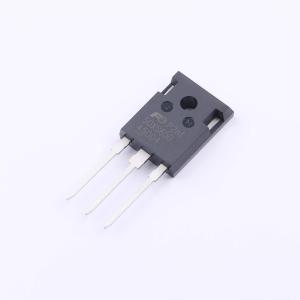

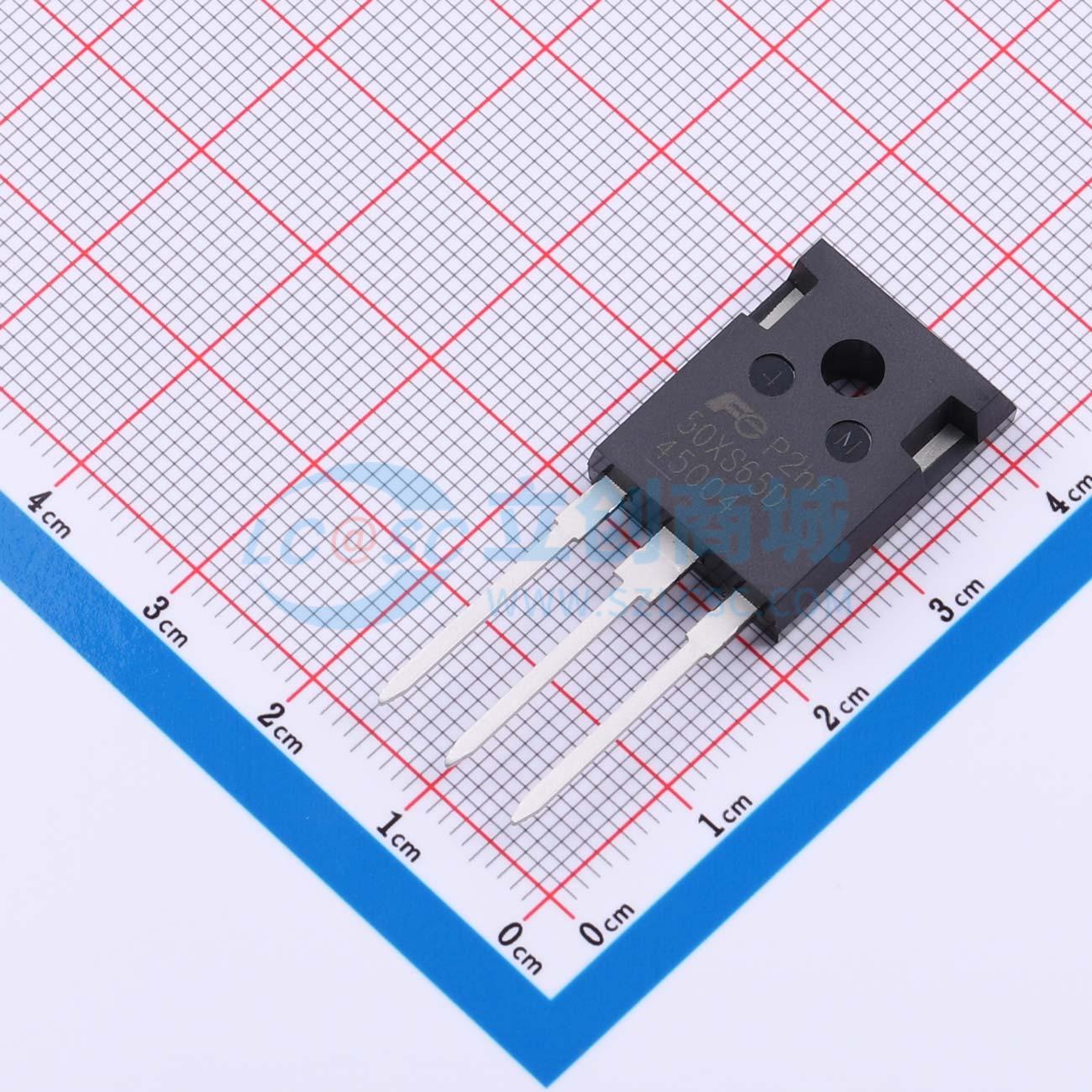

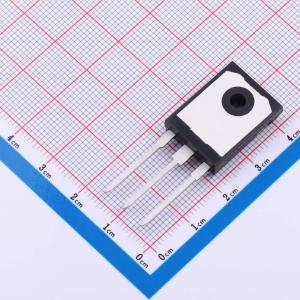

FGW50XS65D
FGW50XS65D
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- FUJI(富士电机)
- 商品型号
- FGW50XS65D
- 商品编号
- C36319066
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 9.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 290W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | 250uA | |
| 集射极饱和电压(VCE(sat)) | 1.35V | |
| 栅极阈值电压(Vge(th)) | 4V | |
| 栅极电荷量(Qg) | 210nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.1nF | |
| 输出电容(Coes) | 96pF | |
| 反向传输电容(Cres) | 42pF | |
| 开启延迟时间(Td(on)) | 32ns | |
| 关断延迟时间(Td(off)) | 240ns | |
| 导通损耗(Eon) | 540uJ | |
| 关断损耗(Eoff) | 380uJ | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 低功耗
- 低开关浪涌和噪声
- 高可靠性、高鲁棒性
应用领域
- 不间断电源
- 光伏功率调节器
- 逆变焊机
