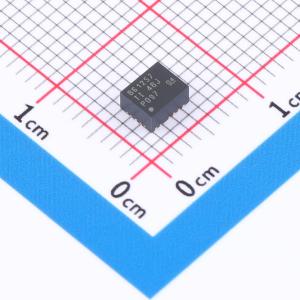

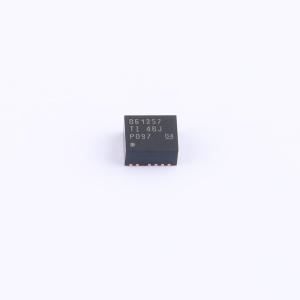

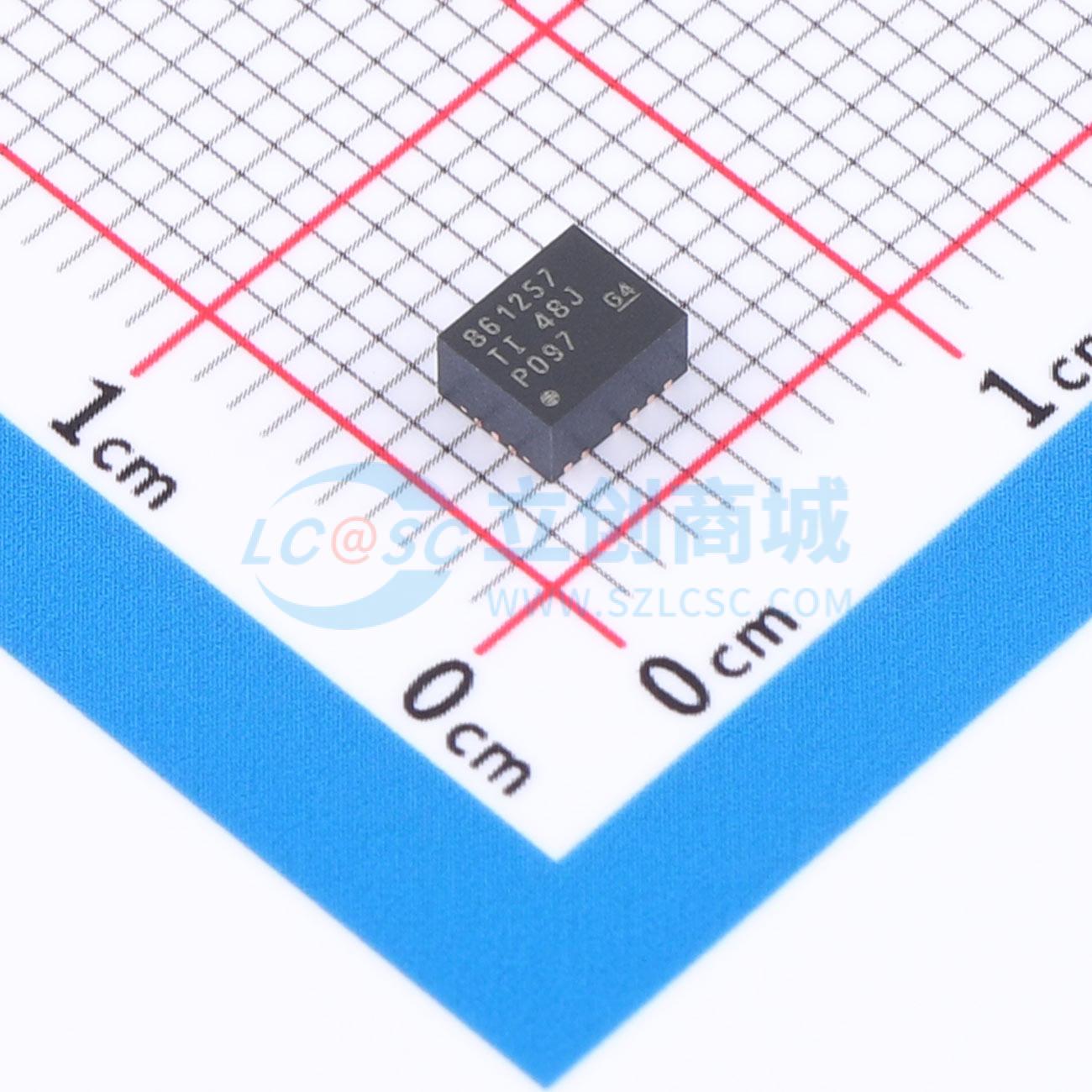

TPSM861257RDXR

3V至17V输入、1A同步降压模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM86125x 是一款输入电压范围为 3V 至 17V 的简单易用型高效、高功率密度同步降压模块，支持高达 1A 的连续电流。 TPSM86125x 采用 D-CAP3 控制模式提供快速瞬态响应并支持低 ESR 输出电容器，无需外部补偿。该器件可支持以高达 95%的占空比运行。
品牌名称: TI(德州仪器)
商品型号: TPSM861257RDXR
商品编号: C36309840
商品封装: QFN-FCMOD-7(3.3x4)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	3V~17V
	输出电压精度	±1.5%
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	1A
	转换效率	95%
	静态电流(Iq)	370uA

商品概述

TPSM86125x 是一款输入电压范围为 3V 至 17V 的简单易用型高效、高功率密度同步降压模块，支持高达 1A 的连续电流。 TPSM86125x 采用 D-CAP3 控制模式提供快速瞬态响应并支持低 ESR 输出电容器，无需外部补偿。该器件可支持以高达 95%的占空比运行。 TPSM861252 在 Eco-Mode 下运行，该模式可在轻负载条件下保持高效率。TPSM861257 在 FCCM 模式下运行，可在所有负载条件下保持相同的频率和较低的输出纹波。TPSM861253 是一款采用 FCCM 模式的 3.3V 固定输出电压器件。该器件还在模块内部集成了分压电阻器和前馈电容器。TPSM86125x 集成了全面的断续模式 OVP、OCP、UVLO、OTP 和 UVP 保护。该器件采用 QFN 封装。额定结温范围为 -40°C 至 125°C。

商品特性

3V 到 17V 的宽输入电压范围
0.6V 基准电压，25°C 时 0.6Vref 精度为 ±1%
-40°C 至 125°C 范围内，0.6Vref 精度为 ±1.5%
0°C 至 65°C 范围内的 3.3V 输出电压精度为 ±1%
集成 55mΩ 和 24mΩ MOSFET
TPSM861252 具有 100μA 低静态电流
1.4MHz 开关频率以最大 95%的高占空比运行
1.2V 精密 EN 阈值电压
1.6ms 固定软启动时间（典型值）
轻负载下 TPSM861252 采用 Eco-mode，TPSM861253/7 采用 FCCM 模式
快速瞬态 D-CAP3™ 控制模式
具有集成电感器和自举电容器的简单布局
支持带预偏置输出电压的启动
开漏电源正常状态指示器
非锁存 OV、OT 和 UVLO 保护
UV 保护的断续模式
逐周期 OC 和 NOC 保护
-40°C 至 125°C 的工作结温范围
3.3mm × 4mm × 2mm QFN 封装

应用领域

商用网络和服务器 PSU
交流/直流适配器/PSU
工厂自动化和控制
测试和测量

	属性	参数值
	开关频率	1.4MHz
	纹波噪声	20mVp-p
	特性	过流保护；过压保护；欠压保护；过热保护
	长度	4mm
	宽度	3.3mm
	高度	2mm
	工作温度	-40℃~+125℃
