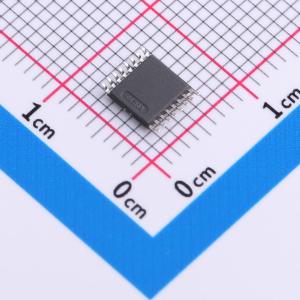

温馨提醒：图片仅供参考，商品以实物为准

SN74HCS237QPWRQ1

带地址锁存和施密特触发器输入的3线-8线译码器/多路分配器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HCS237-Q1 具有地址锁存器的汽车类高速 CMOS 逻辑 3 线至 8 线解码器/多路信号分离器
品牌名称: TI(德州仪器)
商品型号: SN74HCS237QPWRQ1
商品编号: C3237980
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

SN74HCS237-Q1是一款带有锁存地址输入的3转8译码器，带有一个标准输出选通G0和一个低电平有效输出选通/G1。当锁存使能/LE输入为低电平时，该器件作为标准3转8译码器工作。当锁存使能/LE输入为高电平时，地址锁存保持其原有状态。当输出被任意一个选通输入关闭时，所有输出都被强制为低电平。当输出没有被一个或两个选通输入禁用时，只有选中的输出为高电平，其余所有输出均为低电平。

商品特性

通过AEC-Q100认证，适用于汽车应用
器件温度等级1:-40℃ 至 +125℃
器件HBM ESD分类等级2
器件CDM ESD分类等级C6
工作电压范围:2 V 至 6 V
施密特触发输入可处理慢速或有噪声的输入信号
低功耗
典型ICC为100nA
典型输入漏电流为±100nA
6 V时输出驱动能力为±7.8 mA

应用领域

共享数据总线的存储器件选通
减少片选应用所需的输出数量
数据路由

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	3/8
	灌电流(IOL)	7.8mA

	属性	参数值
	拉电流(IOH)	7.8mA
	工作温度	-40℃~+125℃
	传播延迟(tpd)	12ns@6V,50pF
	静态电流(Iq)	2uA
	功能特性	-
	系列	74HCS
