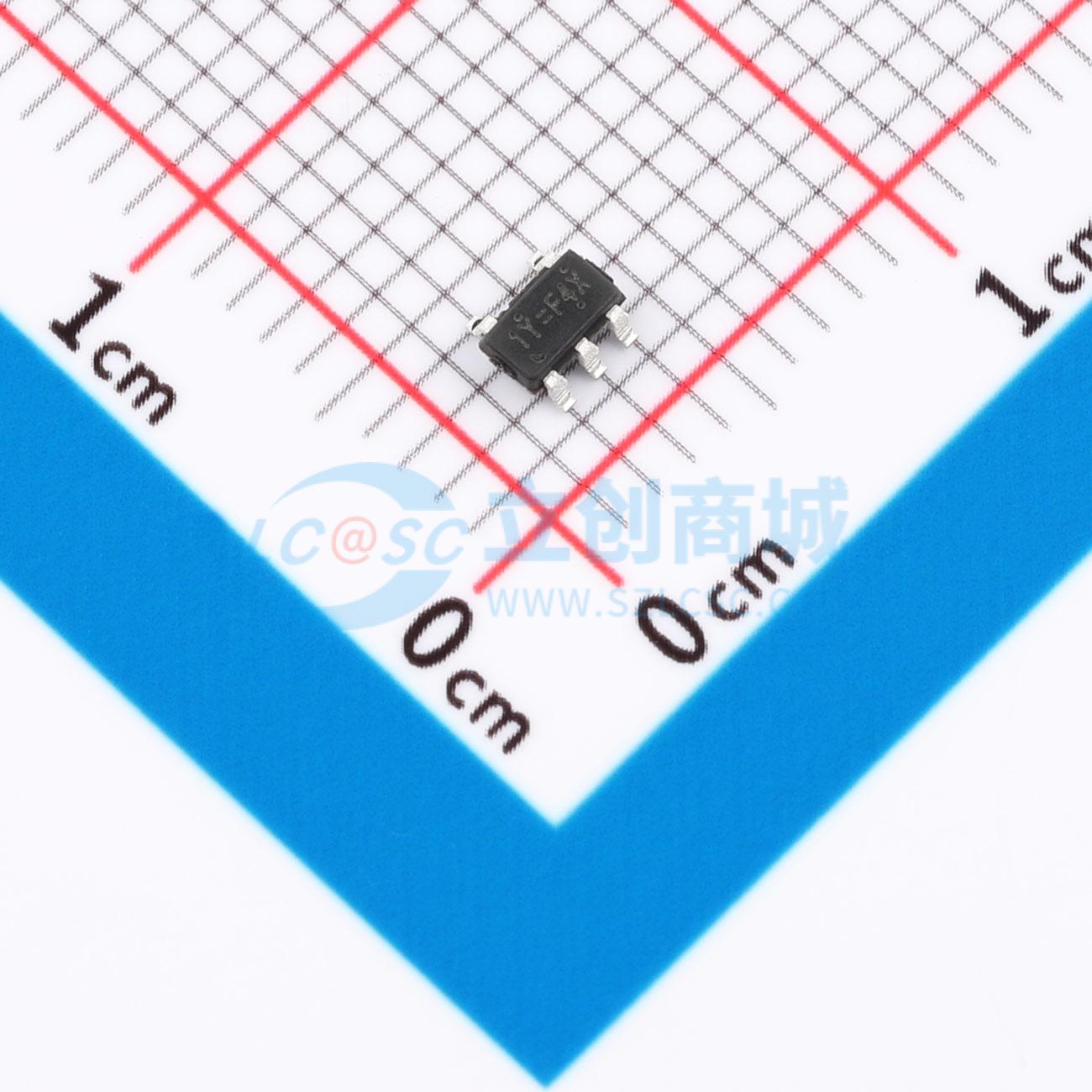

温馨提醒：图片仅供参考，商品以实物为准

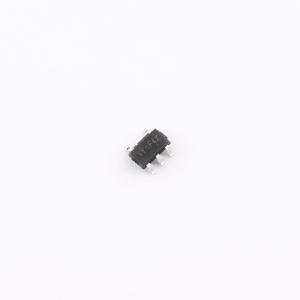

RT9724GB
100mΩ, 2A 压摆率控制负载开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9724GB
- 商品编号
- C3235529
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.5A | |
| 导通电阻 | 100mΩ | |
| 工作温度 | -40℃~+100℃ |
商品概述
RT9724是一款经济高效的低压单N沟道MOSFET高端电源开关IC。该IC实现了低导通电阻（典型值100mΩ）和低电源电流（典型值50μA）。RT9724集成了过流保护电路、短路折返电路、热关断电路和欠压锁定电路，以提供全面保护。此外，还内置了压摆率控制功能，用于控制导通上升时间。RT9724提供SOT - 23 - 5和WDFN - 8L 2x2封装。
商品特性
- 100mΩ（典型值）N沟道MOSFET开关
- 工作范围：2.7V至5.5V
- 反向阻断电流
- 欠压锁定
- 带折返功能的热保护
- 过流保护
- 短路保护
- 压摆率限制导通时间3ms（5V）
- 符合RoHS标准且无卤素
应用领域
- 手机
- 数码相机
- 热插拔电源
- 笔记本电脑
- 个人通信设备
