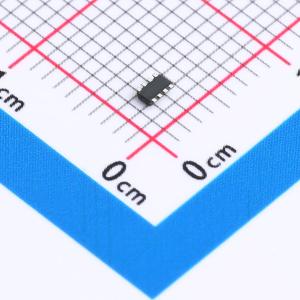

THVD1420DRLR

THVD1420半双工RS-485收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低功耗，适用于工业应用的半双工RS-485收发器，支持高达12Mbps的数据传输速率。
品牌名称: TI(德州仪器)
商品型号: THVD1420DRLR
商品编号: C3235555
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.0708克(g)

商品参数

商品概述

THVD1400 和 THVD1420 是强大的半双工 RS-485 收发器，适用于工业应用。这些总线引脚可耐受高级别的 IEC 接触放电 ESD 事件，因此无需使用其他系统级保护元件。这些器件由 3 至 5.5 V 单电源供电。总线引脚具备宽共模电压范围和低输入泄漏，从而使这些器件适用于长线缆上的多点应用。THVD1400 和 THVD1420 可采用便于插接的业界通用 8 引脚 SOIC 封装，以及业界先进的小型 SOT 封装。这些器件的额定温度范围为 -40℃ 至 125℃。

商品特性

符合或超出 TIA/EIA-485A 标准要求
3V至5.5V电源电压
半双工 RS-422/RS-485
THVD1400 支持 500kbps 数据速率
THVD1420 支持 12Mbps 数据速率
总线 I/O 保护
±16kV HBM ESD
±12kV IEC 61000-4-2 接触放电
±15kV IEC 61000-4-2 空气间隙放电
±4kV IEC 61000-4-4 快速瞬变脉冲
±16V 总线故障保护（总线引脚上的最大电压）
小型、节省空间的 8 引脚 SOT 封装选项 (2.1mm x 1.2mm)
工业级工作温度范围:-40℃ 至 125℃
用于噪声抑制的较大接收器滞后
低功耗
低待机电源电流: < 1μA
运行期间静态电流:1.5mA（典型值）
适用于热插拔功能的无干扰上电/断电
开路、短路和空闲总线失效防护
1/8 单位负载（多达 256 个总线节点）

应用领域

工厂自动化与控制
楼宇自动化
电网基础设施
电机驱动器
电力输送
工业运输
HVAC系统
视频监控
智能电表

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	12Mbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+125℃
	静态电流	1uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；使能关断
