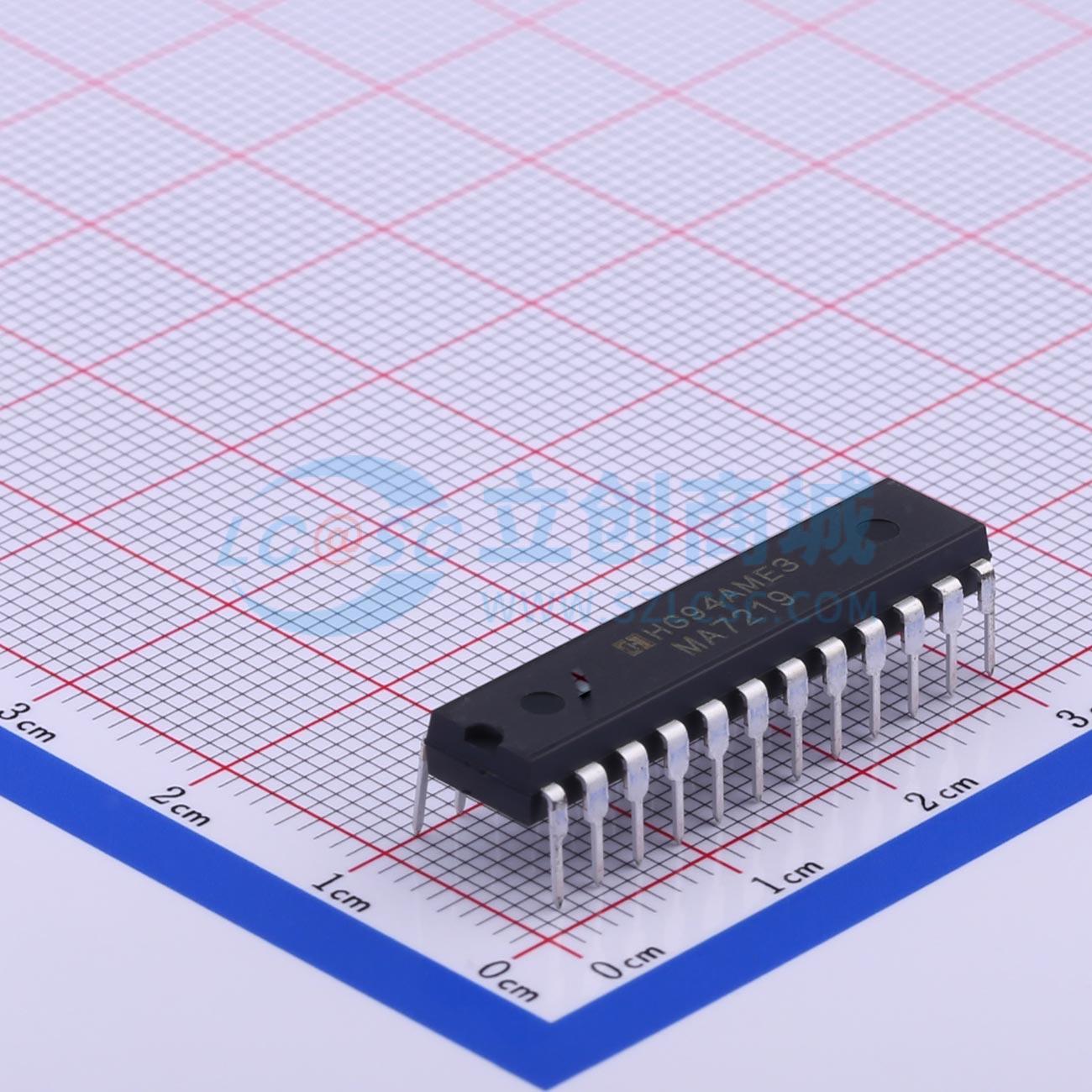

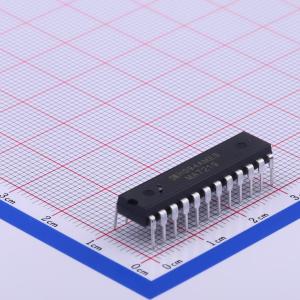

MA7219N

MA7219/MA7221是紧凑型串行输入/输出共阴极显示驱动器，可将微处理器（μP）与最多8位的7段数字LED显示器、条形图显示器或64个独立LED连接。片上集成了BCD码-B解码器、多路扫描电路、段和位驱动器，以及一个用于存储每一位数字的8x8静态RAM。仅需一个外部电阻即可设置所有LED的段电流。MA7221与SPI、QSPI和Microwire兼容，并且具有压摆率受限的段驱动器，以降低电磁干扰（EMI）。 便捷的3线串行接口可连接所有常见的微处理器。可对单个数字进行寻址和更新，而无需重写整个显示屏。MA7219/MA7221还允许用户为每一位数字选择码B解码或不进行解码。 这些器件具备150μA的低功耗关断模式、模拟和数字亮度控制、允许用户显示1至8位数字的扫描限制寄存器，以及强制所有LED点亮的测试模式。

• 10MHz串行接口
• 独立LED段控制
• 解码/不解码数字选择
• 150μA低功耗关断（数据保留）
• 数字和模拟亮度控制
• 上电时显示屏消隐
• 驱动共阴极LED显示器
• 压摆率受限的段驱动器，可降低EMI（MA7221）
• SPI、QSPI、Microwire串行接口（MA7221）
• 24引脚DIP和SO封装

• 条形图显示器
• 7段显示器
• 工业控制器
• 面板仪表
• LED矩阵显示器
