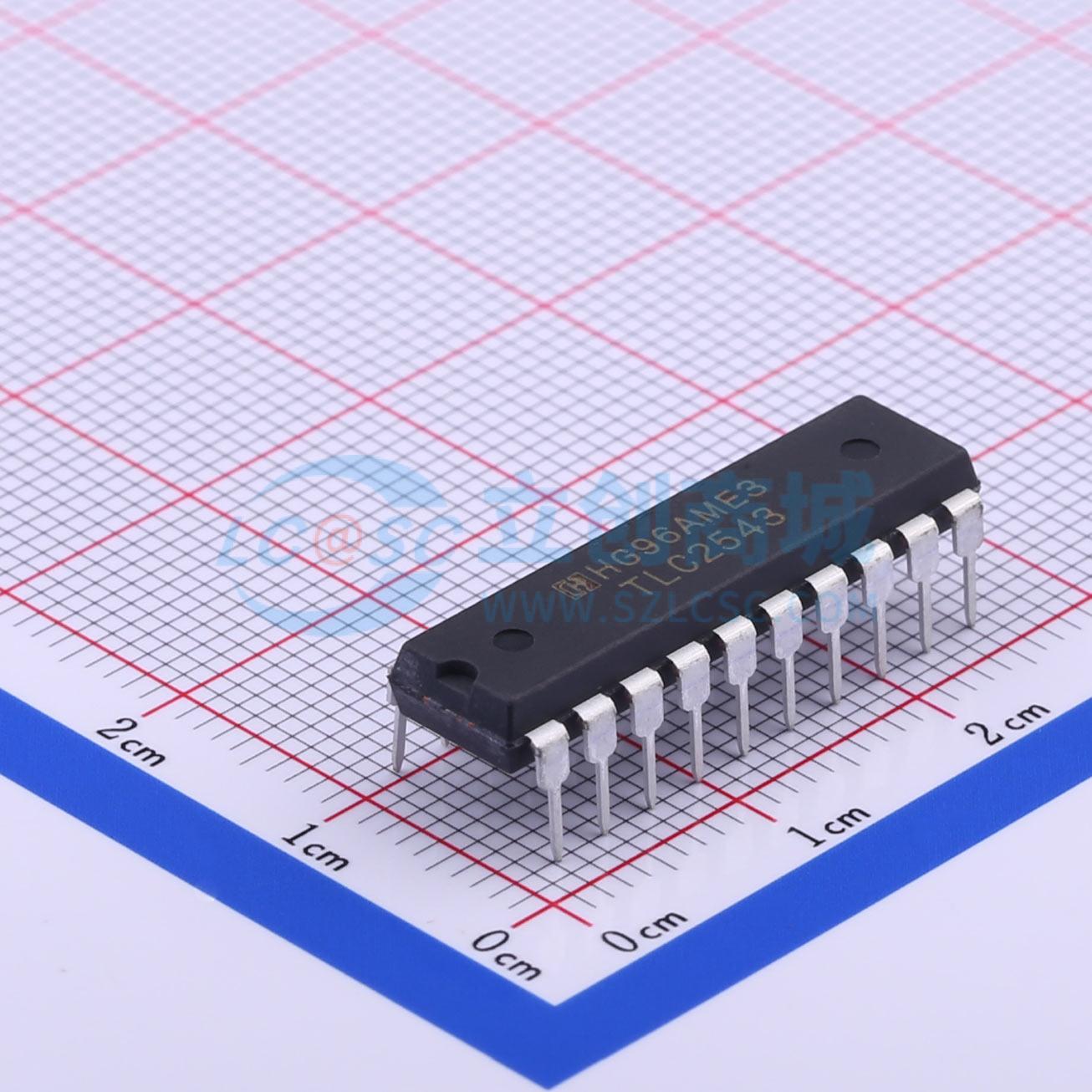

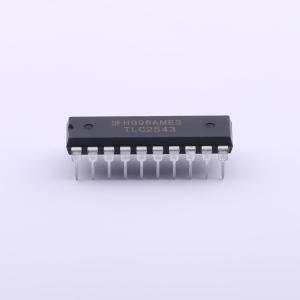

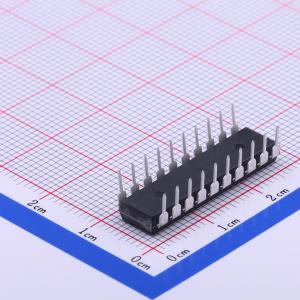

TLC2543N

TLC2543C和TLC2543I是12位、开关电容、逐次逼近型模数转换器。每个器件有三个控制输入[片选（CS）、输入输出时钟（I/O CLOCK）和地址输入（DATA INPUT）]，并设计用于通过串行三态输出与主处理器或外设的串行端口进行通信。该器件允许主机进行高速数据传输。 除了高速转换器和通用控制能力外，该器件还具有片上14通道多路复用器，可选择11个输入中的任意一个或三个内部自测试电压中的任意一个。采样保持功能是自动的。转换结束时，转换结束（EOC）输出变为高电平，以指示转换完成。该器件中集成的转换器具有差分高阻抗参考输入，便于进行比例转换、缩放，并使模拟电路与逻辑和电源噪声隔离。开关电容设计允许在整个工作温度范围内进行低误差转换。 TLC2543C的工作温度范围为TA = 0℃至70℃。TLC2543I的工作温度范围为TA = -40℃至85℃。TLC2543M的工作温度范围为TA = -55℃至125℃。

• 12位分辨率A/D转换器，在工作温度范围内转换时间为10μs
• 11个模拟输入通道
• 3种内置自测试模式
• 固有采样保持功能
• 线性误差……最大±1 LSB
• 片上系统时钟
• 转换结束输出
• 单极性或双极性输出操作（相对于所施加电压参考的1/2为带符号二进制）
• 可编程先输出MSB或LSB
• 可编程掉电
• 可编程输出数据长度
• CMOS技术
