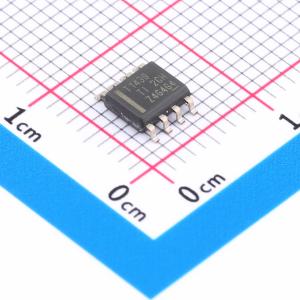

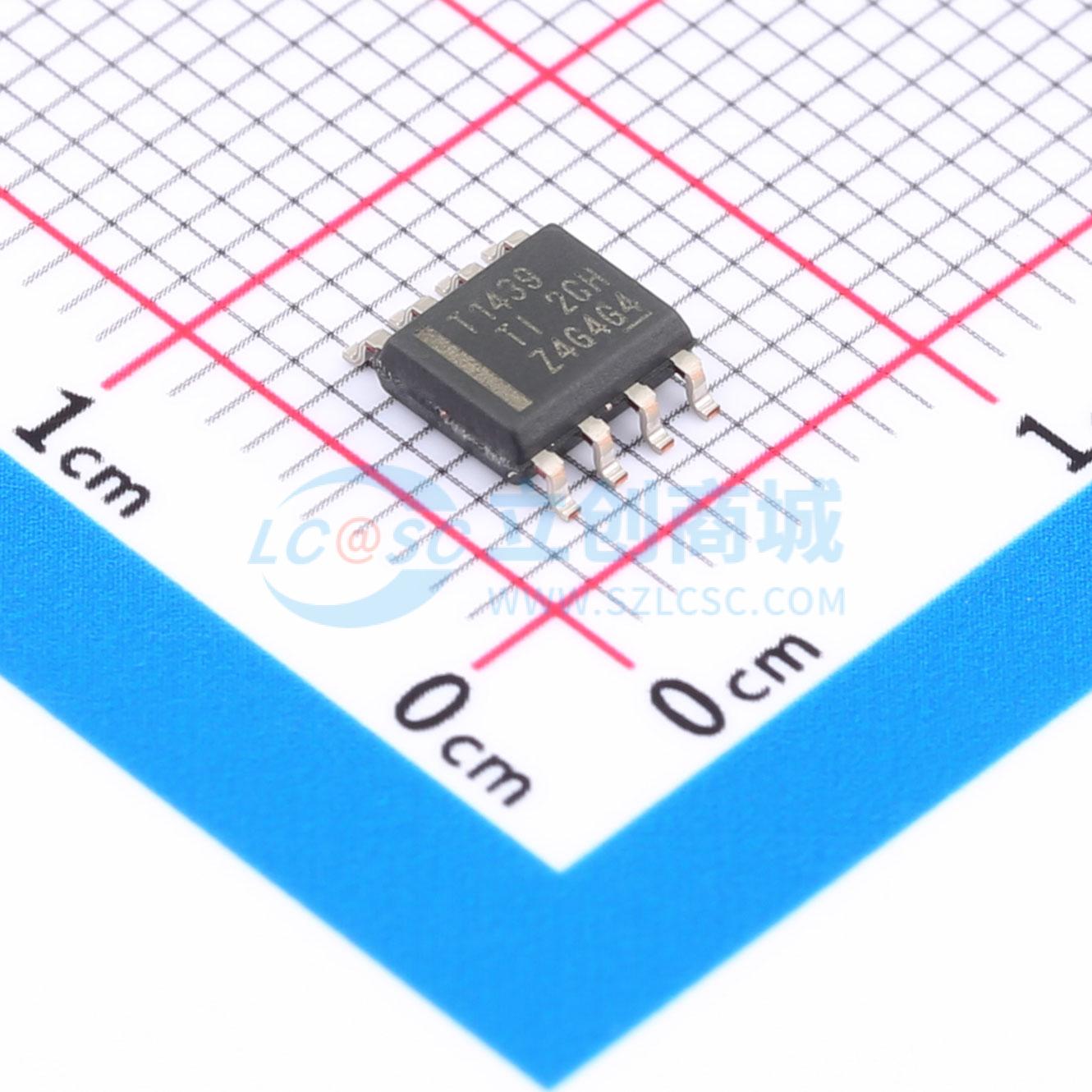

THVD1439DR

THVD14x9x具有4kV浪涌保护功能和1.8VVIO的3V至5.5V RS-485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 半双工RS-485收发器，集成了4kV浪涌保护功能。适用于无线基础设施、工厂自动化、电机驱动器等应用。
品牌名称: TI(德州仪器)
商品型号: THVD1439DR
商品编号: C3235058
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

THVD14x9(V) 器件是半双工 RS-485 收发器，集成了浪涌保护功能。电涌保护是通过在标准 8 引脚 SOIC(D) 封装中集成瞬态电压抑制器 (TVS) 二极管实现的。此功能提高了可靠性，可以更好地抵抗耦合到数据电缆的噪声瞬变，而无需外部保护元件。 THVD1439 和 THVD1449 由一个 3.3V 或 5V 电源供电运行。THVD1439V 和 THVD1449V 器件支持额外的 V₁₀ 电源，从而以低至 1.65V 的电源电平运行 IO。此系列器件具有宽共模电压范围，因而适用于长线缆上的多点应用。 THVD14x9(V) 器件是具有浪涌保护功能的半双工 RS-485 收发器，提供两种速度等级，分别适用于传输速率高达 250kbps 和 12Mbps 的数据传输。浪涌保护是通过在标准 8 引脚 SOIC (D) 封装中集成瞬态电压抑制器 (TVS) 二极管实现的。 THVD1439 和 THVD1449 器件均具有高电平有效的驱动器使能端和低电平有效的接收器使能端。禁用驱动器和接收器后可获得低于 1.5μA (Vcc = 3.6V) 的待机电流。THVD1439V 和 THVD1449V 有一个使能/禁用引脚，可以一次启用驱动器或接收器。

商品特性

符合或超出 TIA/EIA-485A 标准要求
3V 至 5.5V 电源电压 V₁₀ 支持 1.65V 至 Vcc 的电源电平（THVD1439V、THVD1449V）
总线 I/O 保护
- ±4kV IEC 61000-4-5 1.2/50μs 浪涌
- ±15kV IEC 61000-4-2 接触放电
- ±15kV IEC 61000-4-2 空气间隙放电
- ±4kV IEC 61000-4-4 电气快速瞬变
- ±15kV HBM ESD
- ±15V 直流总线故障
有两种速度等级
- THVD1439、THVD1439V：250kbps
- THVD1449、THVD1449V：12Mbps
工作环境温度范围： -40°C 至 125°C 扩展级运行
共模范围：±12V
用于噪声抑制的较大接收器滞后
低功耗
- 待机电源电流： <3μA
- 运行期间的电流： <5mA
适用于热插拔功能的无干扰上电/断电
开路、短路和空闲总线失效防护
1/8 单位负载（多达 256 个总线节点）
采用可实现快插兼容性的业界通用 8 引脚 SOIC 封装

应用领域

无线基础设施
工厂自动化
电机驱动器
楼宇自动化
HVAC
电网基础设施

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	250Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	1.5uA
	通讯模式	半双工
