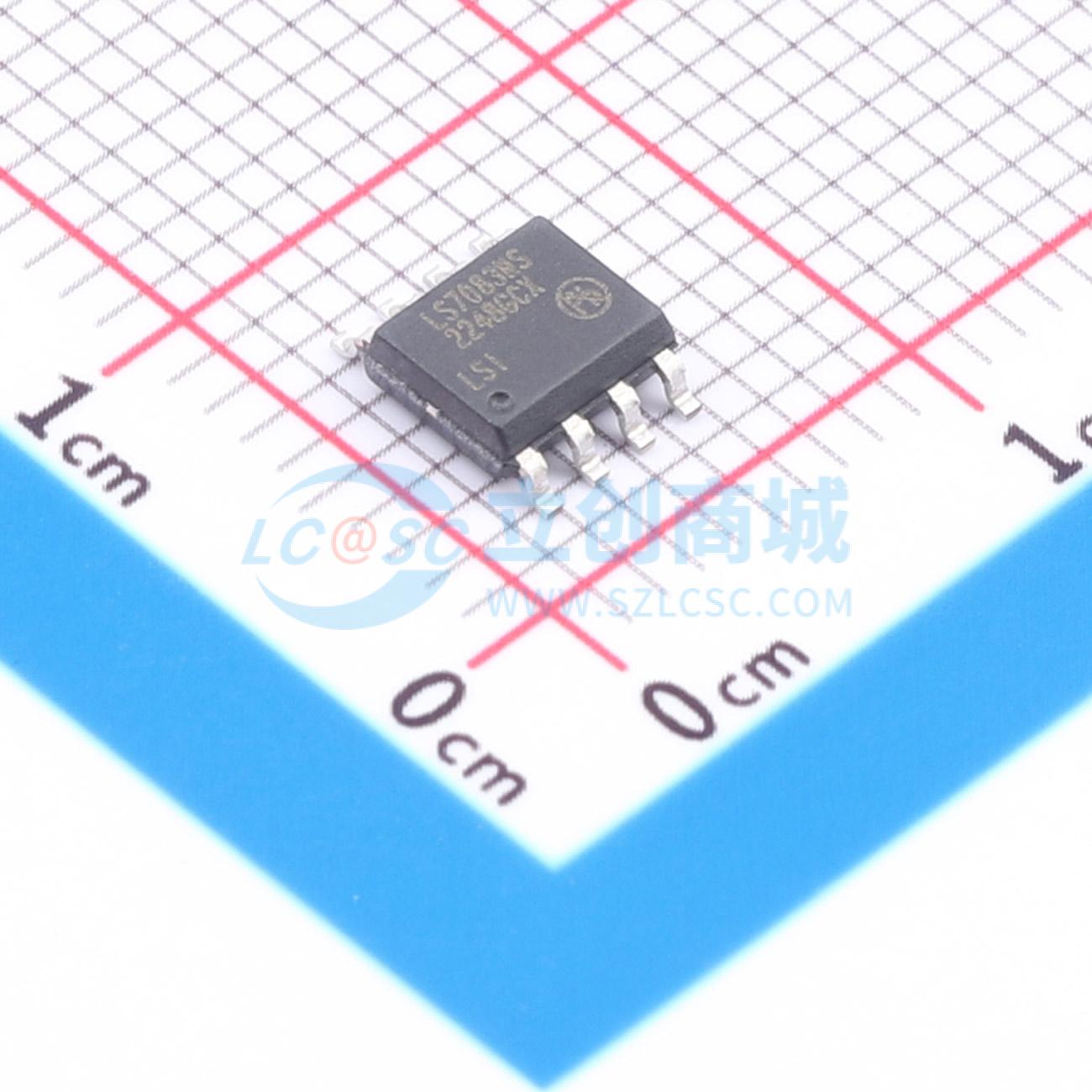

LS7083N-S
四相时钟转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四相时钟转换器，可选择x1和x4模式，输出时钟频率高达16MHz，可编程输出时钟脉冲宽度，适用于光学或磁性编码器应用。
- 品牌名称
- LSI/CSI
- 商品型号
- LS7083N-S
- 商品编号
- C3234981
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.191克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ |
商品概述
LS7083N和LS7084N是CMOS四倍频时钟转换器。从光学或磁性编码器得到的四倍频时钟，当应用于LS7083N或LS7084N的A和B输入端时，会被转换为升时钟串和降时钟串（LS7083N）或一个时钟和一个升/降方向控制信号（LS7084N）。这些输出可以直接与标准的升/降计数器接口，用于编码器的方向和位置检测。
商品特性
- x1 和 x4 模式选择
- 最高 16MHz 输出时钟频率
- 可编程输出时钟脉冲宽度
- 适用于光学或磁性编码器应用的片上输入滤波
- 兼容 TTL 和 CMOS 的 I/O
- +3V 至 +12V 工作电压 (VDD - VSS)
- LS7083N, LS7084N (DIP); LS7083NS, LS7084NS (SOIC) - 请参见图 1
应用领域
- 将增量编码器接口到上升/下降计数器
- 将旋转编码器接口到数字电位器
